KStools直角拐尺高精度测量工具结构

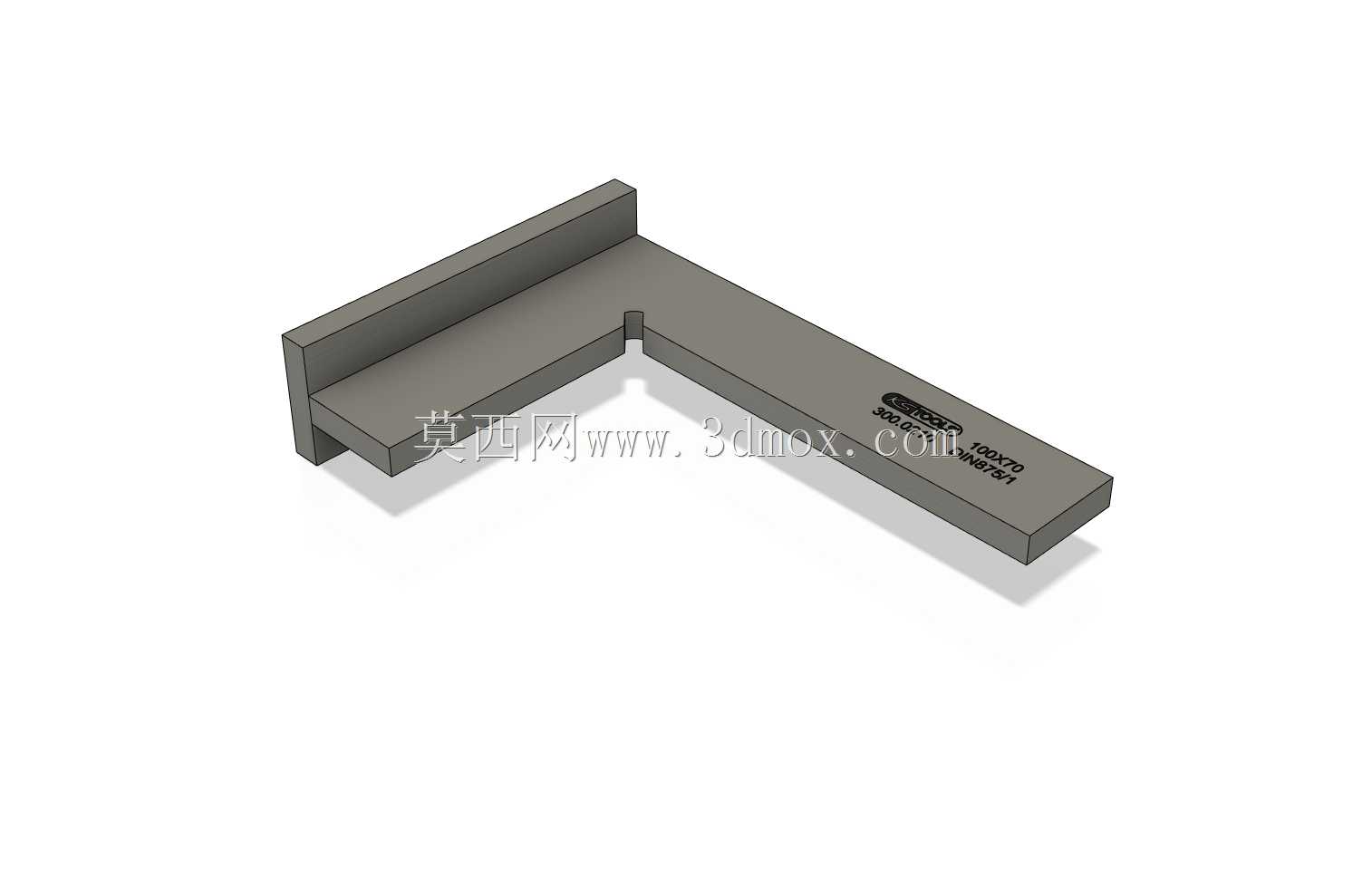

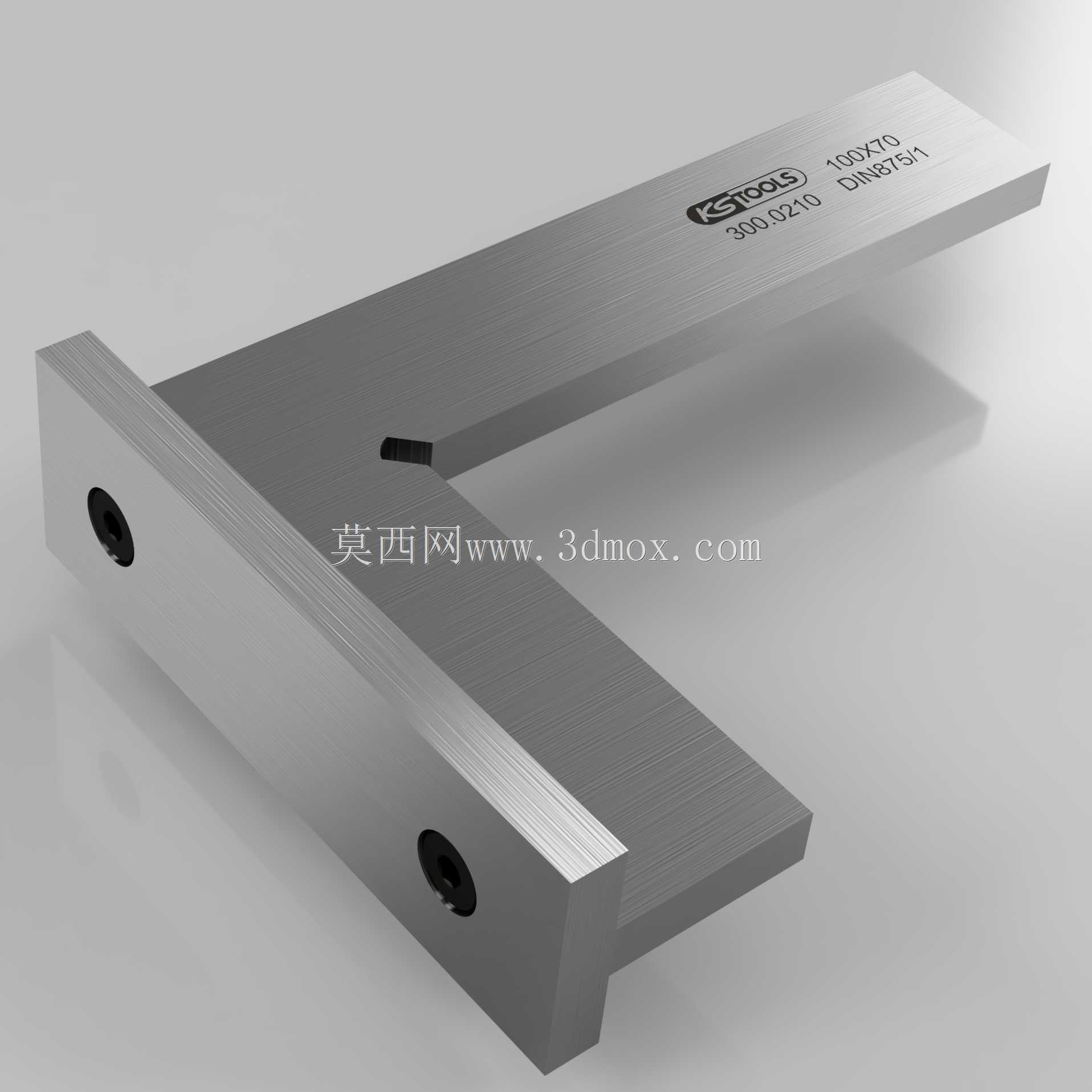

这款直角拐尺是机械加工、设备装配、木工装修、钣金放样等场景中不可或缺的基础校验工具，主要用于快速核验工件相邻边的垂直精度、构件安装的直角对位偏差，也可作为短距离直线划线的导向靠具，在钳工划线、设备调平、框架组焊、家具裁板等作业环节都能发挥稳定作用。从结构设计来看，该拐尺采用L型一体化加厚结构，长臂与短臂的衔接位置做了圆角过渡处理，避免应力集中导致的尺身变形，同时加厚的尺身截面可以保证靠放时的稳定性，不会因为轻微外力出现歪斜偏移。尺身两个测量面都经过精磨处理，平面度与直线度控制在较高精度范围内，长臂表面蚀刻有清晰的刻度标识，刻度线采用凹陷蚀刻工艺，长期摩擦使用也不会出现标识磨损脱落的问题，短臂的内侧端面与长臂内侧测量面严格保持90度垂直，能够紧密贴合工件的直角边，不会出现透光缝隙导致的测量误差。在实际使用过程中，作业人员可以将短臂的内侧端面紧密抵靠在工件的基准边面上，长臂自然贴合待校验的相邻面，通过观察接触面的透光情况判断直角偏差，也可以依托长臂的直边作为导向，使用划针在工件表面划出垂直于基准边的直线，完成划线定位作业。该拐尺的整体尺寸适配日常中小型工件的测量校验需求，长臂长度覆盖常规加工件的常见校验范围，短臂长度足够保证抵靠基准面时的接触面积，避免因接触长度不足导致的对位偏移，尺身整体采用高碳钢材质经过淬火处理，硬度足够支撑日常磕碰摩擦，不会因为轻微碰撞出现测量面凹陷变形，同时表面做了防锈处理，在车间多油污多湿气的环境下存放也不易出现锈蚀问题，能够长期保持测量精度。在设备装配场景中，该拐尺可以用来校验机架拼接的直角精度、导轨安装的垂直对位、钣金折弯后的角度复核；在木工作业中，可以用来校验板材裁切的直角偏差、柜体框架组装的方正度；在钣金放样作业中，可以作为直角划线的基准靠具，快速划出垂直的下料定位线，是一线作业人员随身配备的基础实用量具。
