摩托车改装用可调式滑轮张紧支架

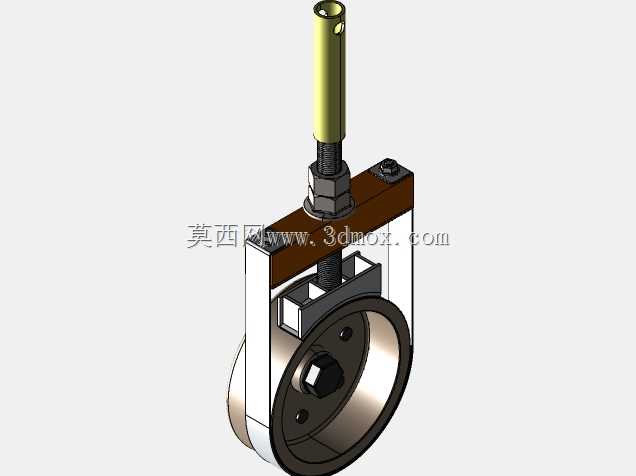

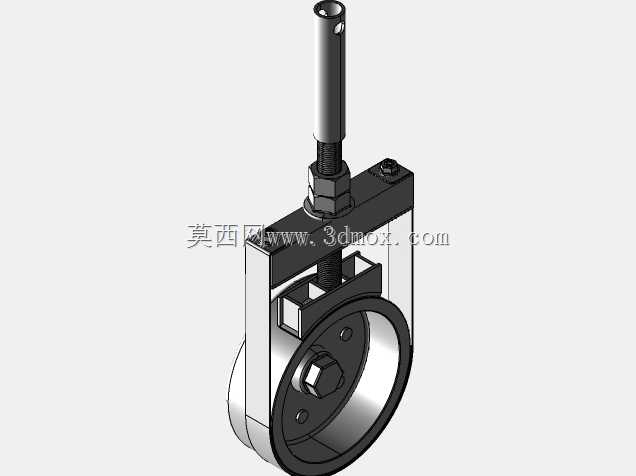

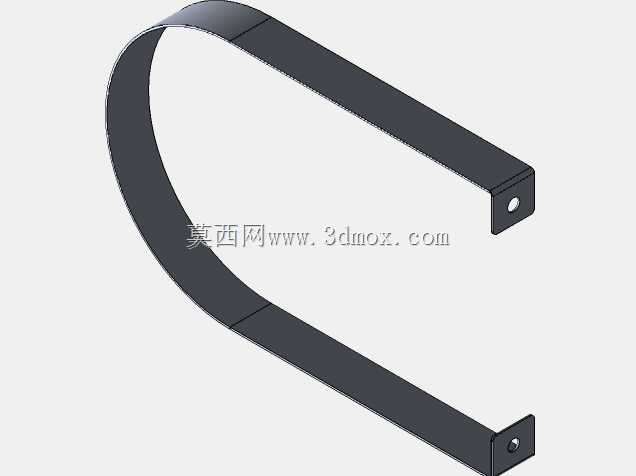

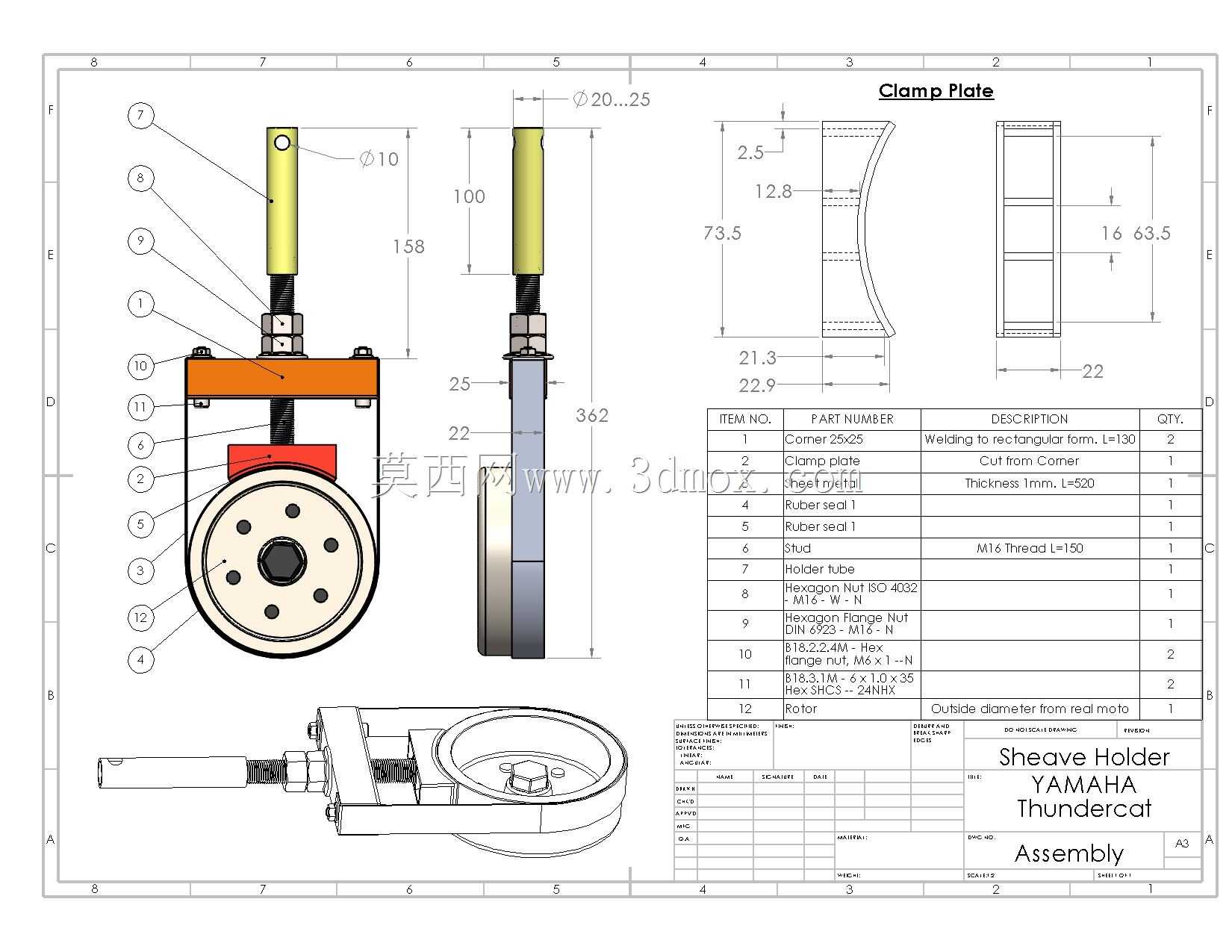

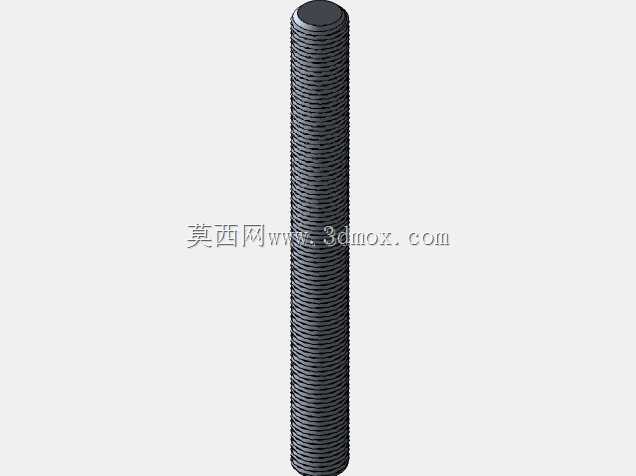

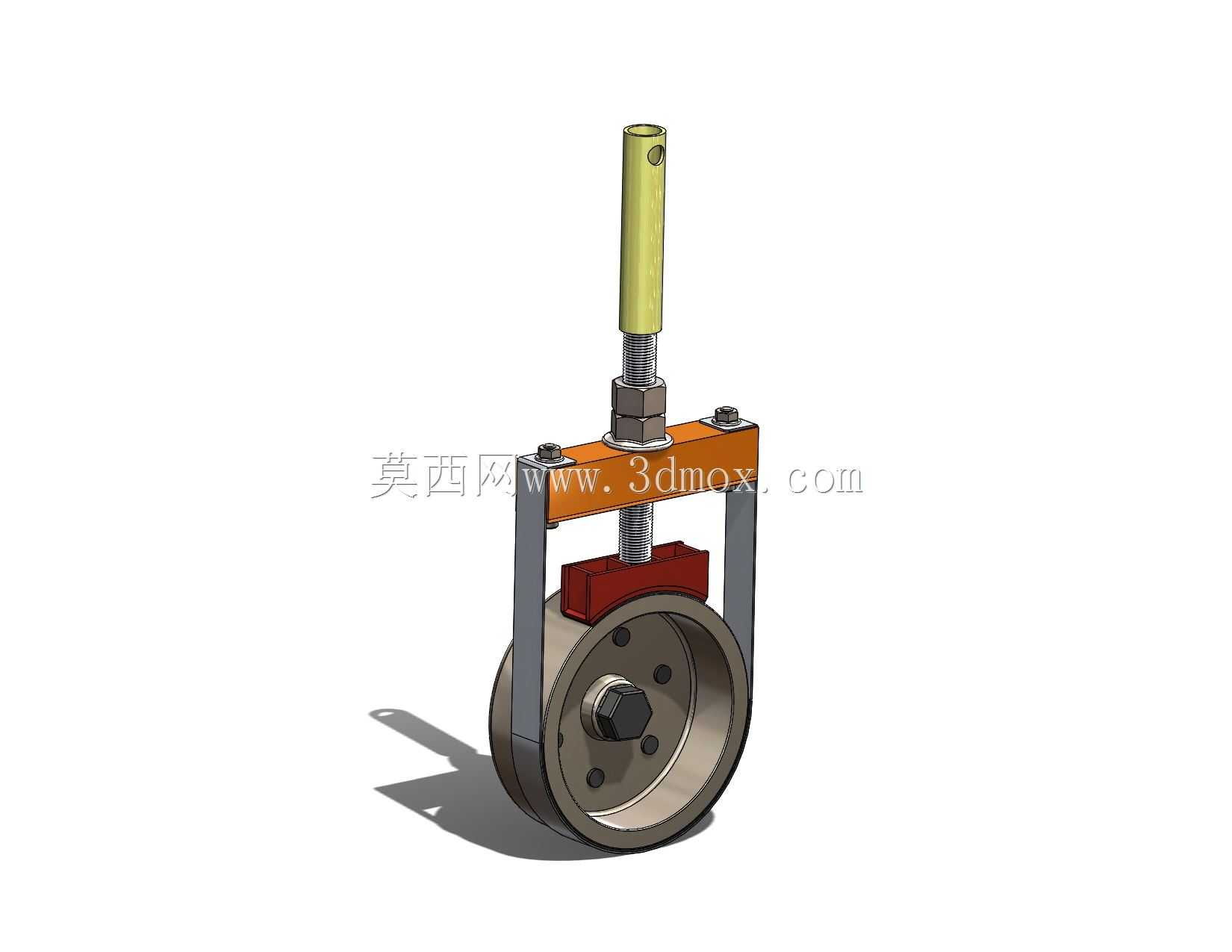

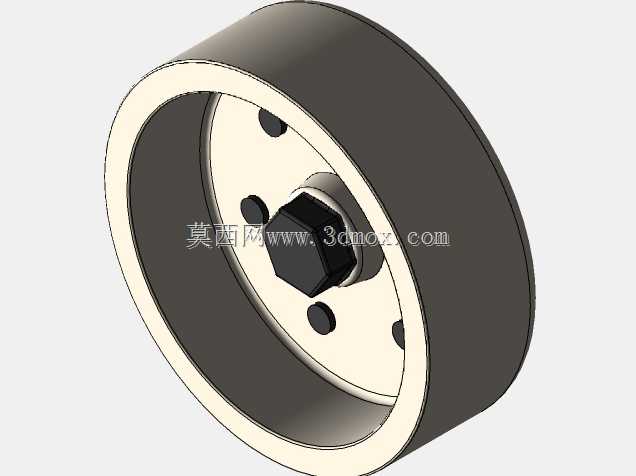

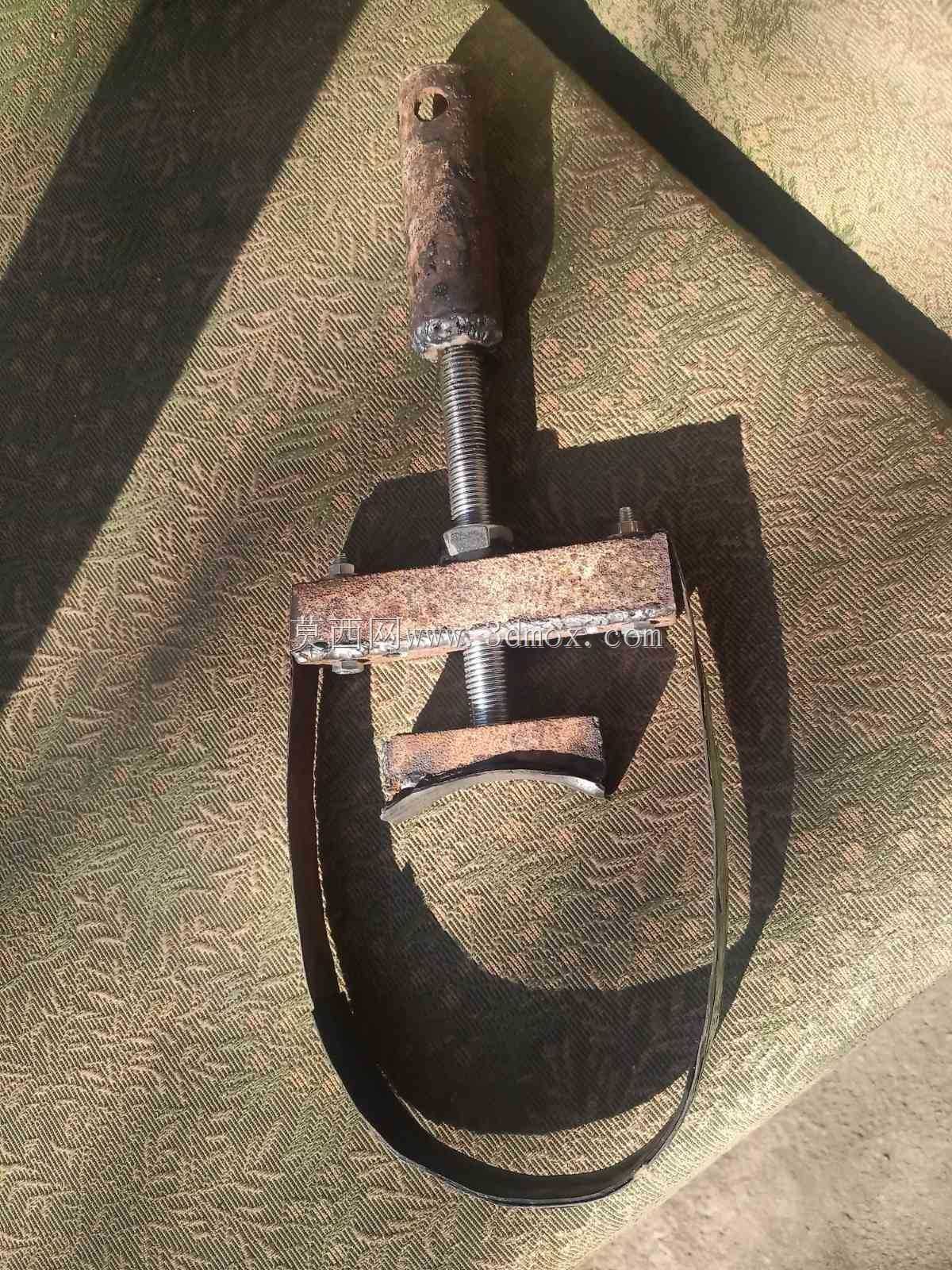

这款滑轮支架主要应用于大排量摩托车传动系统的改装维护场景，针对雅马哈YZF600R这类运动型摩托的链条传动工况设计，核心作用是实现传动链条的动态张紧调节，解决车辆长期行驶后链条松弛、传动抖动、异响跳齿的常见问题，同时适配非原厂规格链条、链轮的改装需求，也可用于维修场景下替代成本高昂的原厂张紧部件，大幅降低改装与维修的配件投入。从实际使用功能来看，该支架集成了螺纹调节、滑轮导向、机架固定三大核心功能模块：顶部的调节螺杆采用梯形传动螺纹设计，转动时可带动下方滑轮支座沿两侧导向支臂做垂直方向的线性位移，精准控制滑轮对链条的下压张紧量，调节过程顺滑无卡顿，锁紧螺母可在调节到位后锁止位置，避免车辆行驶震动导致张紧量偏移；中部的滑轮采用金属轮芯搭配耐磨外圈的结构，轮面做了适配链条滚子的圆弧凹槽设计，与链条接触时可顺畅随动转动，不会额外增加传动阻力，同时避免刚性接触磨损链条；两侧的U型支臂采用高强度金属板材冲压成型，上端通过横向压板与安装基座连接，下端通过销轴固定滑轮，整体结构刚性充足，可承受大排量摩托急加速、急减速时链条产生的瞬间冲击力，不会出现支臂变形、滑轮偏移的问题。设计思路上完全遵循逆向适配与低成本实用的原则，没有采用原厂配件一体化压铸的复杂结构，而是采用模块化拆分设计，将支架拆解为调节螺杆、固定压板、U型支臂、滑轮组件、锁紧紧固件几个独立可替换的部分，单个部件损坏后无需整体更换，可单独加工替换，进一步降低长期使用成本；整体结构没有冗余的装饰性设计，所有结构都服务于张紧调节的核心功能，安装边界经过精准适配，安装孔位完全匹配雅马哈YZF600R后摇臂的原厂安装点位，无需对原车结构做打孔、切割等破坏性改动，直接通过螺栓即可完成固定；整体安装后纵向占用空间不超过180mm，横向宽度控制在80mm以内，不会与后摇臂、排气管、后轮等周边部件产生运动干涉，调节螺杆的有效调节行程达到40mm，可覆盖链条从全新状态到磨损极限状态的全部松弛量调节需求，无需频繁调整安装位置。滑轮的轮径设计为65mm，既保证了与链条的足够接触包角，避免张紧时链条出现硬折，又不会因为轮径过大增加不必要的转动惯量，轮芯内置的滑动轴承可保证滑轮在高转速工况下依旧转动顺畅，不会出现卡滞磨链的问题；顶部的调节杆末端做了滚花防滑处理，徒手即可转动完成张紧量粗调，再配合扳手锁紧螺母即可完成全部调节操作，日常维护调整无需复杂专用工具，普通摩托爱好者即可独立完成操作。
