T型五孔异形连接固定板结构设计

这款T型异形连接固定板，是工业装配场景中应用十分广泛的基础连接构件，主要用于多组件之间的刚性衔接与载荷传递，常见于模块化机架搭建、小型设备工位固定、非标自动化生产线的辅件连接、型材框架的转角加固等场景，能够在两个或多个独立构件之间形成稳定的支撑衔接，避免连接部位出现应力集中导致的形变或松动，保障整套装配结构的运行稳定性。

从实际用途来看，该连接板可适配不同规格的工业铝型材、方管支架、小型设备安装基座的连接需求，既可以作为平面构件之间的拼接过渡件，也可以作为带角度安装面的承重连接板，分散连接点位的载荷压力，降低单颗紧固件承受的剪切力，提升整体连接结构的抗振性能，在设备长期运行产生持续振动的工况下，也能维持连接位置的紧固状态，减少后期维护调整的频次。

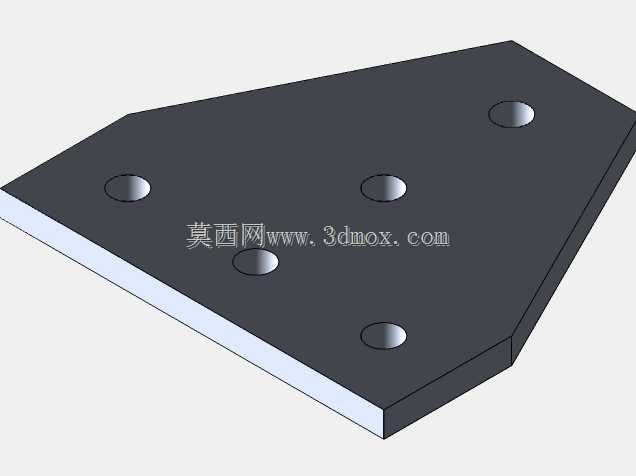

在功能特性上，板体采用等厚平板结构设计，整体刚性均匀，五个沉头安装孔位按照非对称布局排布，能够适配不同孔距的对接构件安装需求，沉孔设计可以让紧固件安装后端面与板体表面齐平，不会出现凸起干涉相邻构件装配的问题，板体边缘做了切角处理，既去除了锐边避免安装过程中划伤操作人员，也能适配狭窄安装空间内的布局要求，减少不必要的空间占用。

设计思路上，这款连接板优先考虑了安装适配性与结构强度的平衡，没有采用多余的冗余结构，在保障板体自身抗弯、抗剪强度满足常规工业装配载荷要求的前提下，尽可能精简板体轮廓，控制整体重量，同时孔位布局经过受力校核，每个安装孔的位置都避开了板体受力的应力集中区域，让紧固件锁紧后板体受力均匀，不会出现局部受力过大导致板体翘曲的问题。

从安装边界来看，该板体为扁平状异形轮廓，安装时仅需要预留与板体轮廓匹配的平面安装空间，五个安装孔的孔位间距经过标准化适配，能够兼容常规的M5、M6规格紧固件，安装时不需要对板体进行二次加工即可直接对接配套构件，板体厚度适配常规轻载、中载连接场景的承重要求，既不会因为过薄导致受力形变，也不会因为过厚增加不必要的材料成本与装配重量。
