单槽V型传动皮带轮结构设计

皮带轮是带传动系统中核心的动力传递构件，这类单槽V型皮带轮广泛应用于各类中小功率的机械传动场景中，涵盖轻工生产设备、农用作业机械、小型输送装置、通用机电配套设备等多个领域，承担着将主动轴的旋转动力通过皮带摩擦力传递至从动轴的核心作用，可在动力传递过程中实现缓冲减振、过载打滑保护的功能，同时能够根据两轮的直径配比调整传动比，适配不同工况下的转速与扭矩输出需求。

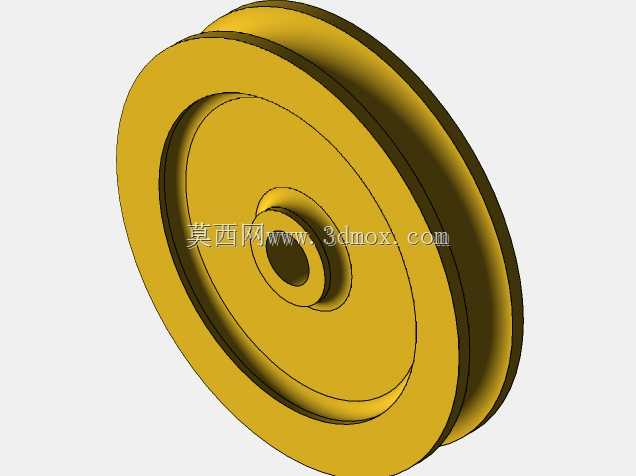

该款皮带轮采用单V型槽的结构设计，轮槽的截面角度与尺寸匹配标准V型带的规格，能够保证皮带嵌入轮槽后拥有足够的接触面积与摩擦力，避免传动过程中出现皮带打滑、跑偏的问题。轮体整体采用圆盘式对称结构，中心设置阶梯式安装轴孔，轴孔处设计有定位凸台结构，可在安装时与传动轴的轴肩实现精准定位，保证轮体安装后与传动轴保持较高的同轴度，减少高速运转过程中的径向跳动，降低传动过程中的振动与噪音。轮体两侧设置有凸起的轮缘结构，能够对运转中的皮带形成侧向限位，即使在传动中心距存在小幅偏差、设备启停产生瞬时冲击的情况下，也能避免皮带从轮槽中脱出，提升传动系统的运行稳定性。

在设计思路上，该皮带轮遵循等强度设计原则，轮辐部分采用整体实心圆盘结构，在保证轮体整体结构强度、满足传动扭矩承载要求的前提下，尽可能优化轮体各部位的壁厚分布，去除不必要的冗余材料，既控制了轮体的整体重量，减少传动轴的转动惯量负载，也避免了壁厚不均导致的铸造或加工应力集中问题，提升零件的结构可靠性。从安装边界来看，该皮带轮的轴向厚度适配单根V带的安装宽度，安装时仅需通过轴孔与传动轴配合，采用键连接实现周向固定，配合轴端挡圈即可完成轴向锁紧，安装流程简便，对安装空间的轴向尺寸要求较小，可适配结构紧凑的传动布局。轮体外缘的槽面加工粗糙度满足传动要求，能够有效降低皮带运转过程中的磨损，延长皮带与带轮自身的使用寿命，在日常运维中仅需定期检查皮带张紧度与轮槽磨损情况即可，维护成本较低，可在多粉尘、温湿度波动较大的常规工业环境下长期稳定运行。
