ABB CM10过程控制器替换安装固定支架

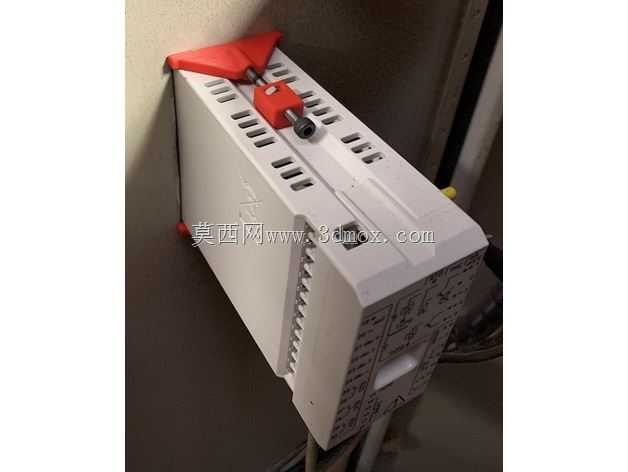

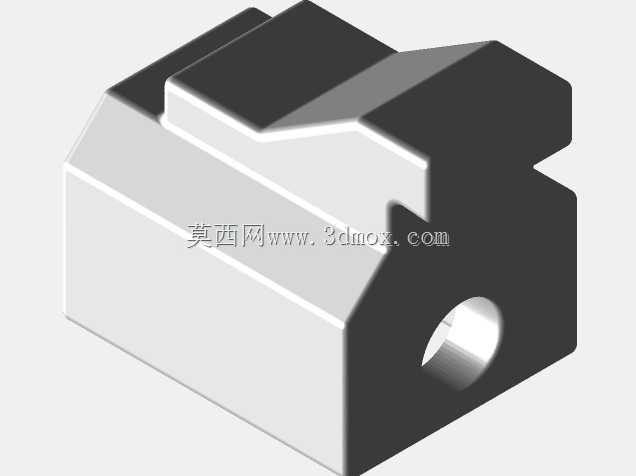

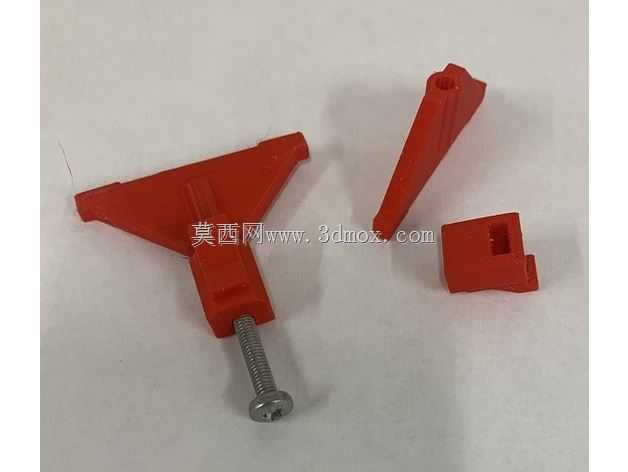

在工业自动化过程控制场景中，过程控制器是生产线参数采集、逻辑调控的核心终端设备，这类设备通常需要通过专用安装支架固定在PLC面板、测试台架或者控制柜导轨上，一旦原装支架遗失、损坏，往往会导致控制器无法牢靠安装，轻则影响设备布线规整性，重则因为设备晃动引发接线松动、信号传输中断，影响整条测试或生产线的稳定运行。这款针对ABB CM10过程控制器设计的替换安装支架，正是为了解决原装配件缺失的实际工况痛点开发，可直接适配原有控制器的安装点位，无需对控制器本体或者安装面板做额外打孔、改装，就能实现控制器的牢靠固定。整套支架包含三个结构件与配套锁紧螺丝，分别对应控制器的主承托结构、侧向定位结构与卡扣锁紧结构：主承托件采用三角加强筋结构设计，底部延伸出带螺丝孔的安装柱，可通过配套的盘头螺丝将整个支架锁紧在面板安装位上，三角结构能均匀分散控制器的重量负载，避免长期使用后支架出现形变下垂；侧向定位件为楔形长条结构，可卡入控制器侧面的定位槽内，限制控制器的横向窜动，保证控制器安装后与面板保持垂直对齐，不会出现歪斜偏移；小型卡扣件则对应控制器底部的卡槽，安装后可扣住控制器底边，防止设备从支架上滑脱，三个部件配合形成三点稳定固定结构，完全满足工业现场的安装固定强度要求。在设计思路上，这款支架优先匹配原有安装边界尺寸，所有卡扣、定位点位的位置公差控制在0.2mm以内，保证安装时无需反复修磨就能顺利装配，同时结构上做了轻量化处理，在保证结构强度的前提下尽可能减少材料占用，适配3D打印的快速制作需求，除了适配ABB CM10过程控制器之外，同结构的支架经过尺寸微调后，也可拓展适配西门子TP270这类同规格的工控人机界面设备，可固定在测试用PLC面板上，满足教学演示、实验测试场景的安装需求。支架整体采用红色工程塑料制作，表面做了圆角过渡处理，没有尖锐棱角，安装操作时不会划伤操作人员或者设备线材，安装后控制器与面板之间预留了3mm的间隙，可方便控制器背部的接线、散热，避免线材被挤压弯折，完全满足工业现场与教学实验场景的使用要求。
