切边法兰型低负载传动螺母结构

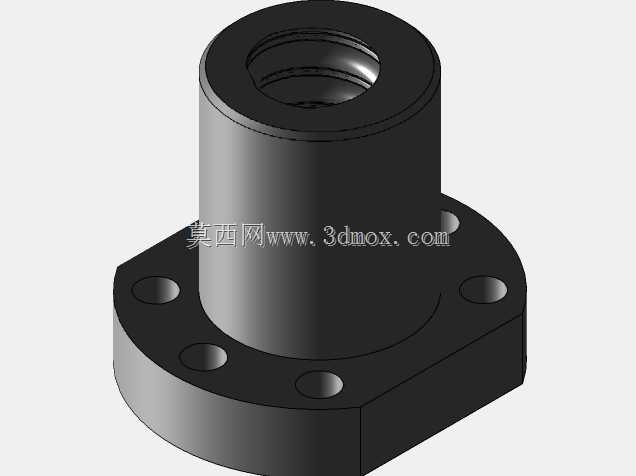

这款切边法兰型螺母是面向轻载直线传动场景开发的配套部件，可作为常规球螺母的平替方案使用，尤其适配采用igus灯丝印刷工艺制作的配套传动结构，在低负荷、低运行速度的传动链路中能够稳定发挥作用，规避高负载高转速工况下可能出现的材料融化失效风险。从实际应用场景来看，这类螺母常被用于小型桌面级工装的直线进给单元、轻型检测设备的位移调节机构、小型文创类丝印设备的行程定位结构中，不需要承受大吨位的轴向载荷，也不需要匹配每分钟数百转的高速传动，更多是服务于小推力、低频次的直线位移传递需求，在民用DIY设备、教学演示类机械装置、小型文创生产设备中有着较高的适配性。从产品功能特性来看，这款螺母采用一体化的法兰安装结构，主体为带内螺纹的圆柱筒体，底部延伸出带安装孔的法兰基座，法兰基座做了对称切边处理，既能够缩减安装时占用的平面空间，也能在安装时提供定位基准，避免螺母周向转动。法兰面上均匀分布的多个安装通孔，可通过标准紧固件将螺母直接固定在设备的移动载板上，不需要额外设计定制化的安装卡座，大幅降低配套结构的设计复杂度。内螺纹孔贯穿筒体中心，可与对应规格的传动丝杆配合，将丝杆的旋转运动转化为螺母带动负载的直线运动，因为面向低负载场景设计，螺纹配合的间隙控制在适配轻载传动的合理区间，既不会因为间隙过大出现传动空程，也不会因为配合过紧导致运行阻力过大。从设计思路来看，这款螺母在结构上做了针对性的优化：底部法兰的切边设计并非随意裁切，而是在保证法兰安装强度、预留足够安装孔位边距的前提下，尽可能压缩法兰的外轮廓尺寸，让整个螺母的安装边界更加紧凑，能够适配安装空间局促的小型设备结构；筒体部分的高度经过合理匹配，保证内螺纹与丝杆有足够的啮合长度，避免啮合长度过短导致螺纹受力不均出现滑牙，同时也不会因为筒体过高增加不必要的材料占用和结构重量。从安装边界来看，这款螺母的安装基准面为法兰的下端面，安装时需要保证法兰端面与丝杆轴线保持垂直，避免出现偏载导致螺纹磨损加剧；法兰上的安装孔位置对称分布，适配对应规格的螺栓穿过即可完成固定，切边结构可与设备安装座上的定位凸台配合，实现快速装配定位，不需要额外调整周向位置；筒体部分的外径小于法兰的最大外接圆直径，装配时筒体部分可伸入安装座的预留沉孔内，进一步压缩整个传动单元的轴向安装尺寸，让整体结构更加紧凑。在实际使用中，这类螺母不需要配套复杂的润滑回路，因为适配低负载低速场景，依靠材料本身的自润滑特性即可满足运行需求，日常维护成本极低，非常适合对成本敏感、负载不大的民用小型机械、教学演示装置使用。
