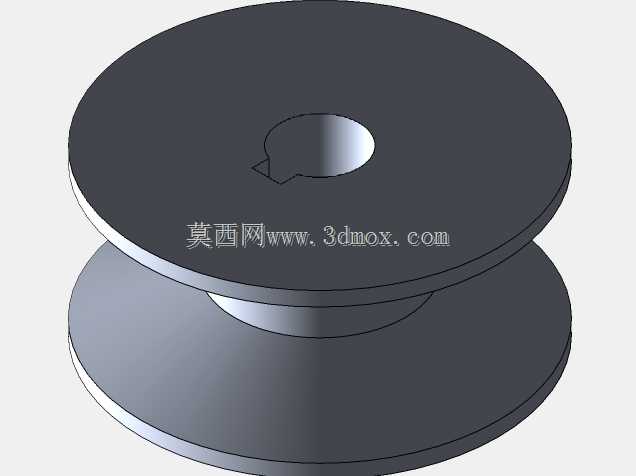

50mm外径11mm内孔导向滑轮结构设计

这款滑轮是轻载传动与导向场景下的常用基础配件，在小型起重装置、线缆牵引设备、门窗滑动机构、自动化送料走线系统中都有广泛应用，核心作用是通过自身的圆周转动改变柔性牵引件的运动方向，同时降低牵引过程中的摩擦阻力，减少绳索、线缆类传动介质的磨损，提升整套传动机构的运行顺畅度与使用寿命。从实际使用场景来看，这类小尺寸滑轮既可以用在小型吊具的导向点位，承担几十公斤级的径向承重，也可以安装在自动化设备的走线架上，为设备内部的电缆、气管提供滑动支撑，避免线缆往复移动时与机架硬摩擦出现外皮破损的问题，还能适配家用滑动门窗、小型传送带张紧机构的使用需求，适配场景覆盖民用五金、小型工业设备多个领域。在功能特性设计上，这款滑轮采用了双凸缘的槽型结构，两侧的挡边直径大于中间绕线区域的直径，能够在绳索或线缆缠绕转动时，有效限制柔性件的轴向窜动，避免传动过程中出现绳索脱槽的故障，中间的内孔为标准光孔设计，可以直接适配对应直径的固定销轴，安装时不需要额外做孔位适配，孔位边缘做了微小的倒角处理，既能够去除加工产生的毛刺，也能在安装销轴时起到导向作用，降低装配难度。设计思路上优先考虑了运行的稳定性与加工的便捷性，整体采用对称式回转结构，所有特征都围绕中心轴线对称分布，在高速转动时不会因为质量分布不均产生偏心振动，同时这种纯回转结构可以直接通过棒料车削一次加工成型，不需要额外的铣削、钻孔工序，能够有效降低加工成本，适合批量生产。外形尺寸上，滑轮整体外径为50mm，中间安装内孔直径为11mm，绕线槽的深度与宽度适配直径3-8mm的绳索或线缆，安装时只需要保证销轴的同轴度，预留出滑轮两侧1-2mm的轴向活动间隙，就可以保证滑轮灵活转动，不会出现卡滞、偏磨的问题，安装边界要求低，不需要复杂的配套安装座，简单的支架开孔穿入销轴即可完成装配，后期维护也十分便捷，当滑轮槽出现磨损后只需要拔出销轴更换新件即可，不需要对整套机构做大规模拆解。
