便携式STM检测手持终端结构设计

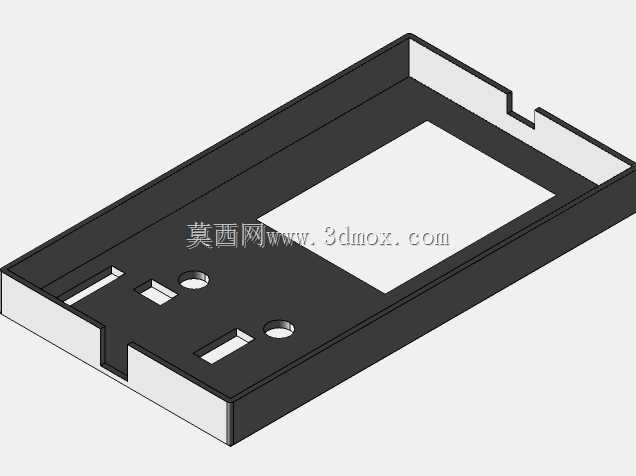

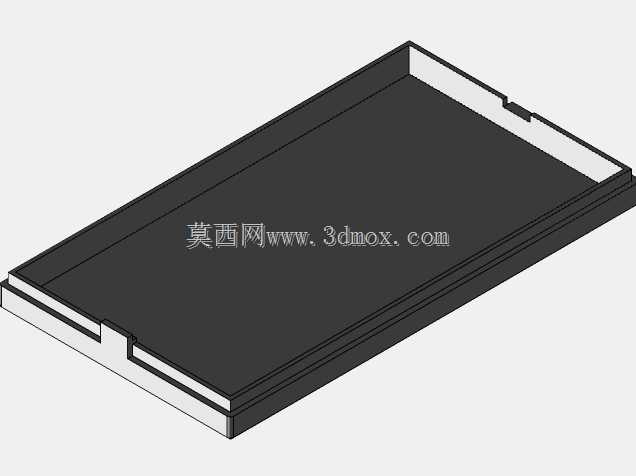

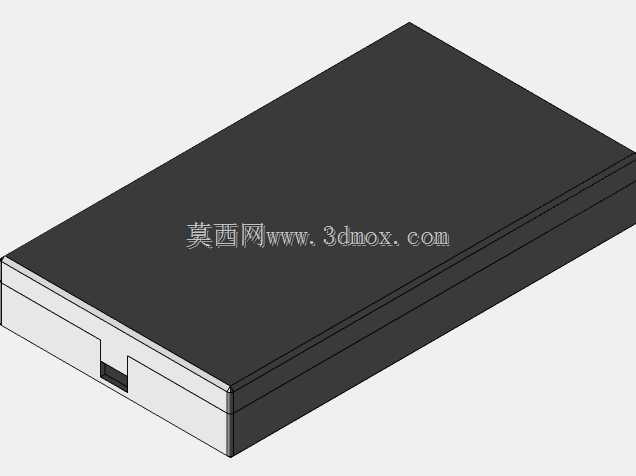

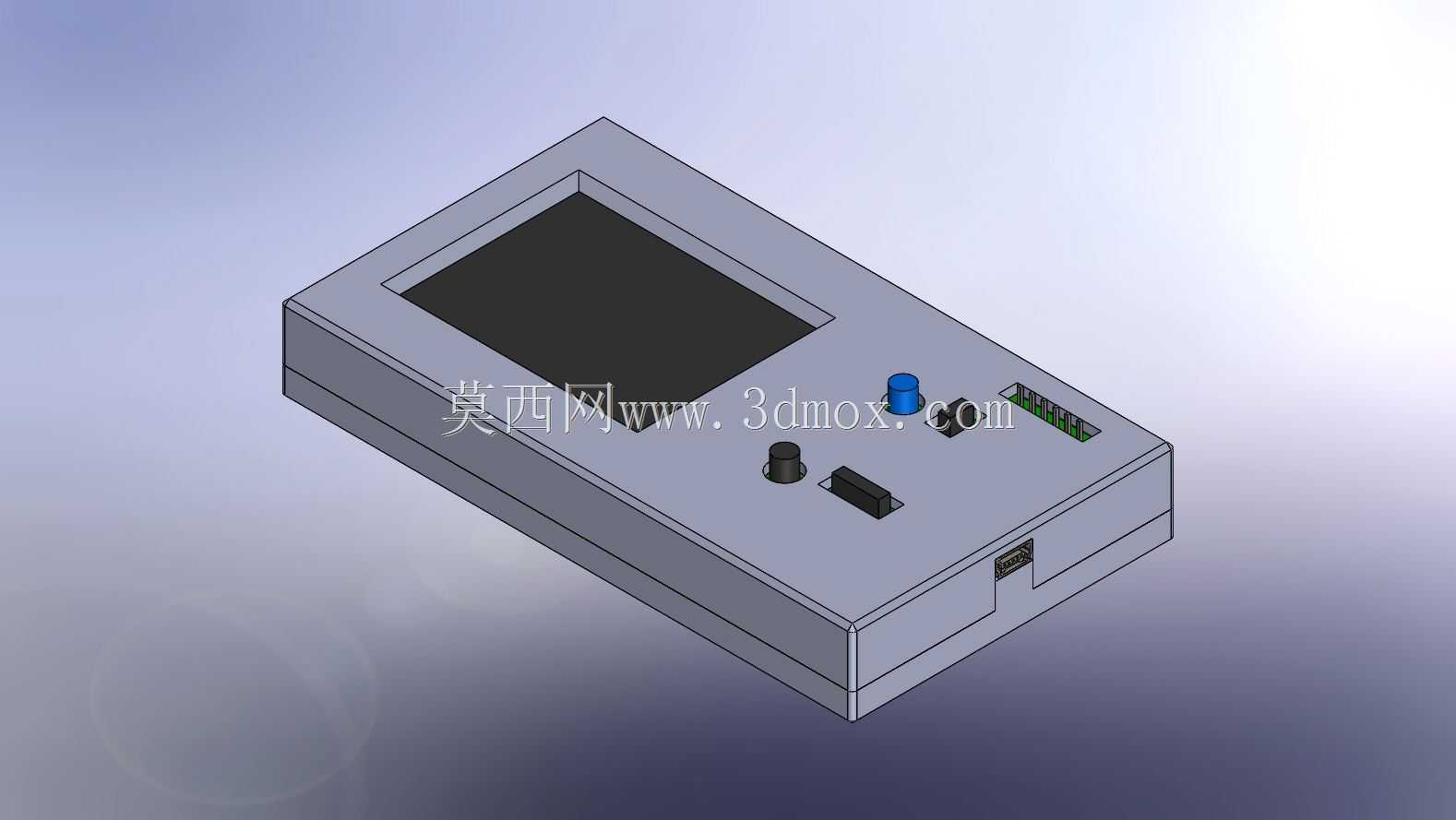

该款手持检测终端是面向工业现场STM类信号检测、嵌入式开发调试场景打造的便携操作设备，整体采用一体化长方体盒式结构，外壳做了边缘圆角过渡处理，单手握持时贴合手掌弧度，长时间操作不易产生硌手感，适配现场巡检、户外调试、实验室原型验证等多场景下的单手操作需求。设备正面上方预留大尺寸矩形显示屏安装位，可直接嵌入对应尺寸的液晶显示模块，用于实时展示检测数据、参数配置菜单、信号波形等核心信息，显示区域做了下沉式台阶设计，既可以对屏幕形成物理防护，避免磕碰直接损伤屏幕面板，也能在装配时快速定位屏幕，减少组装对位的调整工作量。屏幕下方的操作区域按照人机操作逻辑排布功能控件，从左至右依次设置了黑色旋钮式调节部件、黑色功能按键、蓝色状态指示灯/调节按钮，最右侧预留了双排接线端子接口，设备侧端预留了通用数据传输接口，可实现检测数据导出、固件升级、外接扩展模块等功能，所有接口位置都做了凸台防护结构，避免插拔线材时接口受力松动，提升接口的使用寿命。设计过程中充分考虑了内部电路的安装空间，外壳内部预留了对应PCB板的安装柱位、走线槽与电池仓空间，可将核心主控板、信号采集模块、供电电池全部集成在壳体内部，无需额外加装固定结构，上下壳体采用卡扣加螺丝的组合固定方式，既保证了壳体拼接的紧密性，也方便后期拆开维护内部元器件。整体外形尺寸控制在单手握持的舒适范围内，宽度不超过成年人手掌宽度，厚度适配常规手持设备的握持厚度，安装时无需额外固定支架，可直接手持使用，也可搭配配套的保护套放置在工具包中携带，外壳表面做了哑光防滑处理，在车间多油污、多粉尘的环境下也能稳定握持，不易打滑脱手。设备的控件排布充分考虑了拇指操作的覆盖范围，所有常用操作按键与旋钮都处于拇指自然活动的区域内，操作时无需频繁调整手持姿势，单手握持即可完成参数调节、功能切换、数据查看等全流程操作，接线端子设置在设备上端，接线时线材不会遮挡显示屏幕，也不会干扰手部的操作动作，适配现场快速接线、快速检测的使用需求。
