VDI型4毫米分离刀片快换刀架工具

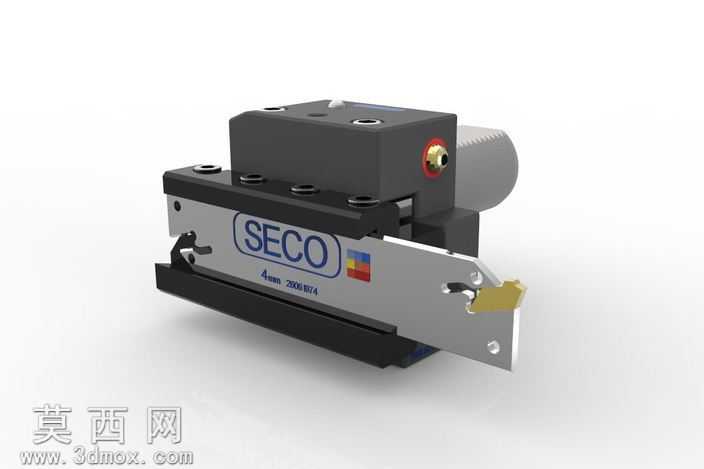

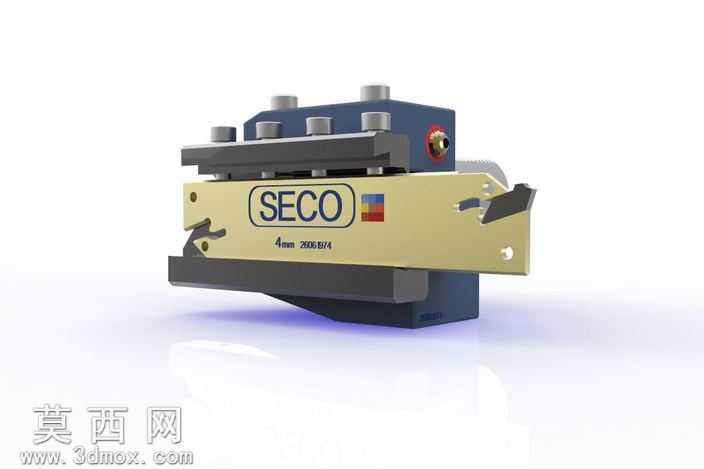

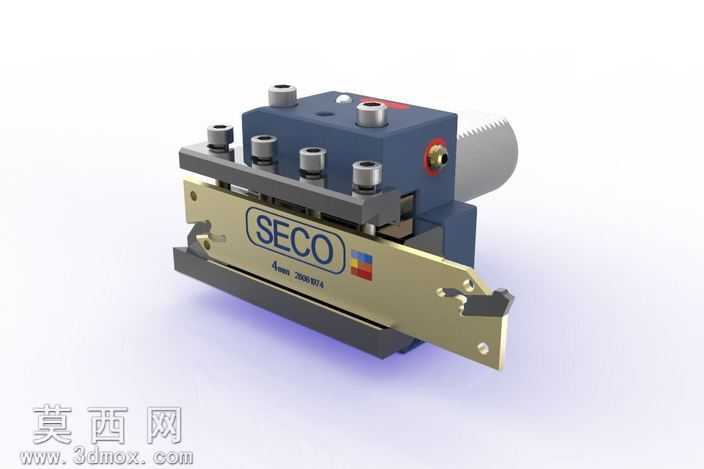

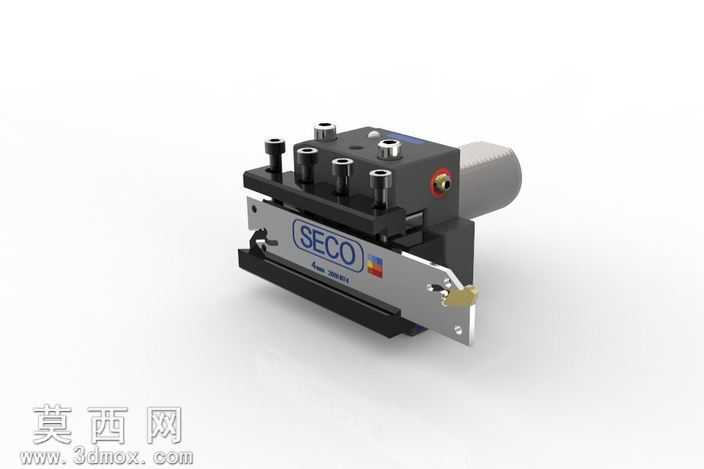

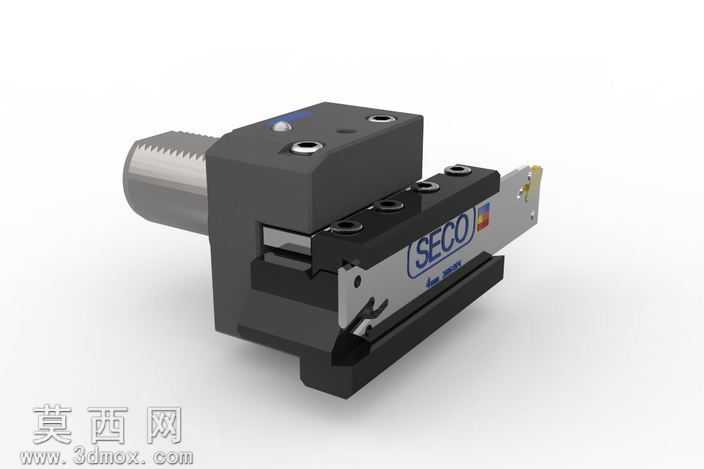

本作品为适配数控车床使用的VDI接口快换式分离刀片刀架三维模型，建模过程严格遵循机加工刀具系统的实际装配尺寸规范，采用自顶向下的参数化建模思路完成全结构搭建。建模阶段首先完成VDI标准连接柄的基准特征绘制，精准还原齿形定位面、锁紧螺纹孔的位置与尺寸公差，确保刀架与机床刀塔的适配精度符合行业通用标准；随后依次构建刀夹主体、刀片压块、锁紧螺钉、冷却液喷嘴等独立零部件，对每个零件的配合面做公差适配处理，保证虚拟装配状态下无干涉、装配逻辑与实物完全一致。渲染阶段采用工业级写实材质方案，刀架主体的合金钢部件赋予磨砂氧化深蓝金属材质，还原实际刀具表面的喷塑防锈处理质感；SECO品牌分离刀片部分采用抛光硬质合金材质，添加细微的刃口打磨纹理与表面品牌标识蚀刻细节，金属反光度调整至符合钨钢材料的光学特性；锁紧螺钉、调节旋钮等标准件采用发黑处理钢材材质，表面添加细微的六角拧动磨损痕迹提升真实感；刀架尾部的调节旋钮做滚花纹理建模，还原防滑操作的结构细节。结构设计上完整还原了该款刀架的快换逻辑：通过顶部的多组锁紧螺钉实现刀片的快速压紧与更换，侧方的调节旋钮可实现刀片伸出长度的精准微调，内置的冷却液喷射通道对准切削刃口位置，可在加工过程中直接输送切削液完成冷却与冲屑，刀体与刀片之间的定位槽做了限位设计，可保证4毫米宽度分离刀片的装夹重复定位精度。建模过程中对所有活动部件做了运动约束模拟，可直观演示刀片装夹、位置调节的完整操作流程，所有倒角、退刀槽、螺纹牙型等工艺细节均做了还原，未做不合理的结构简化，可用于数控加工教学演示、刀库装配模拟、机加工工艺方案展示等场景，完整呈现了模块化数控刀具的设计逻辑与结构特点。
