双通道数字隔离USB接口模块结构设计

该模块是面向工业控制、测试测量、数据采集场景设计的双通道数字隔离型USB接口器件，核心作用是在USB信号传输链路中实现3000VAC等级的电气隔离，切断两端设备间的地环路干扰，避免共模电压、浪涌脉冲、静电放电对主控设备造成损坏，同时保障USB信号的稳定传输，常见于工业现场的USB外设接入、高精度仪器的数据通信、强电磁环境下的设备互联场景，解决不同设备间电位差导致的通信中断、器件烧毁问题。

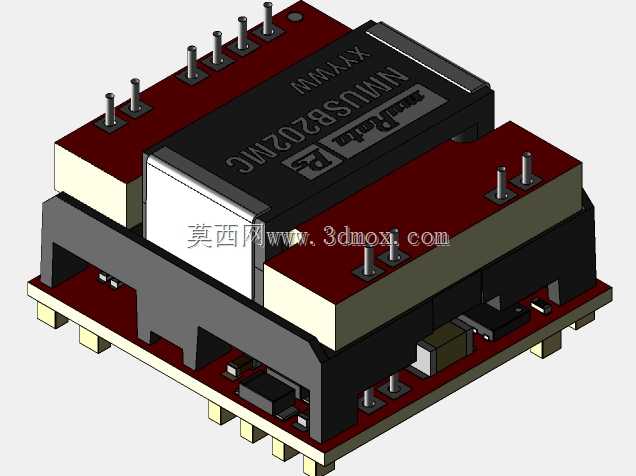

整体采用层叠堆叠式结构设计，底层为PCB载板，板载贴片电子元件、USB接口电路与直插式安装引脚，引脚采用标准2.54mm间距排针布局，可直接插接在面包板、开发板或定制载板上，无需额外转接结构；中层为隔离电路核心承载层，布置隔离芯片、电源隔离器件与信号调理电路，两侧设置定位凸台与上层模块卡接，保证层间对位精度；上层为接口引出层，布置多组信号引出端子，端子采用立式圆柱焊针结构，焊接牢固度高，可适配不同规格的接线端子或导线焊接需求。

外形设计充分考虑紧凑安装需求，整体长宽尺寸适配标准双列直插封装的安装边界，高度控制在低剖面范围内，不会对周边插接器件造成空间干涉；模块外壳采用分段式绝缘壳体，黑色部分为阻燃工程塑料材质，包裹核心电路区域提供绝缘防护，米白色部分为信号隔离层的屏蔽封装，红色部分为PCB基材的阻焊层外露区域，层间通过卡扣与定位柱实现无螺丝装配，装配效率高同时具备良好的结构强度。

设计过程中重点考量了信号完整性与绝缘安全距离，隔离带两侧的电路爬电距离满足高压隔离的安规要求，信号路径做了等长处理保证USB高速信号的传输质量，电源部分集成了隔离DC-DC电路，无需外部额外提供隔离电源即可实现电源与信号的全隔离，简化了用户的外围电路设计；安装引脚做了倒角处理，方便插接装配，底部引脚伸出长度适配常规波峰焊工艺要求，可满足批量生产的焊接工艺需求，模块整体可在宽温工业环境下稳定工作，适配各类工业级应用的可靠性要求。
