带工程图纸的可拆式法兰联轴器结构设计

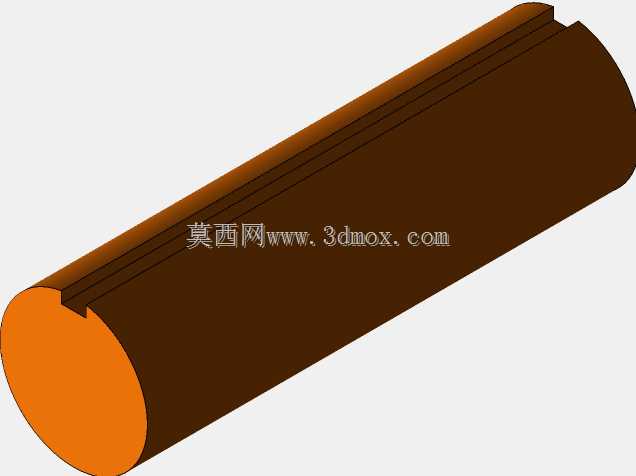

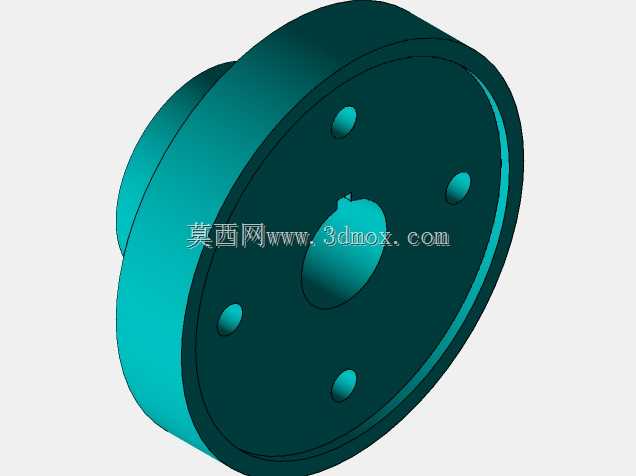

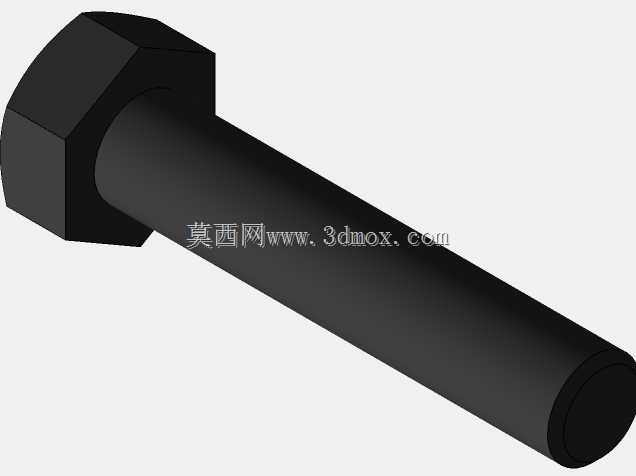

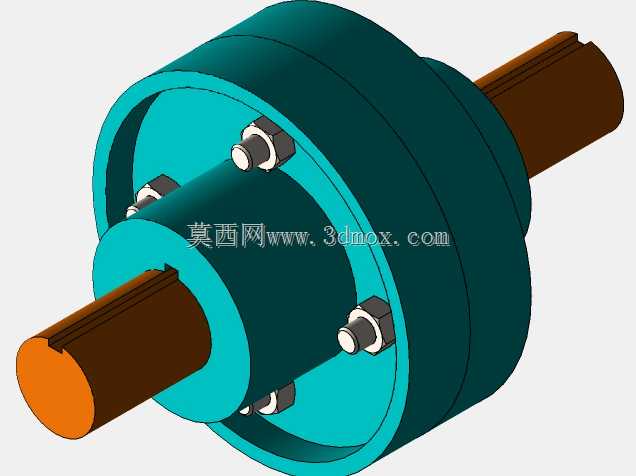

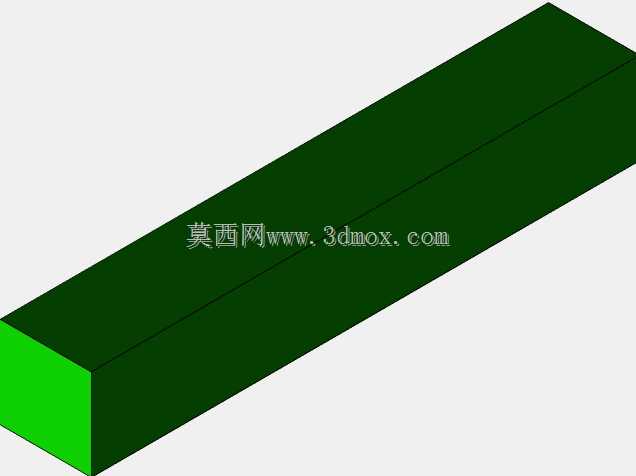

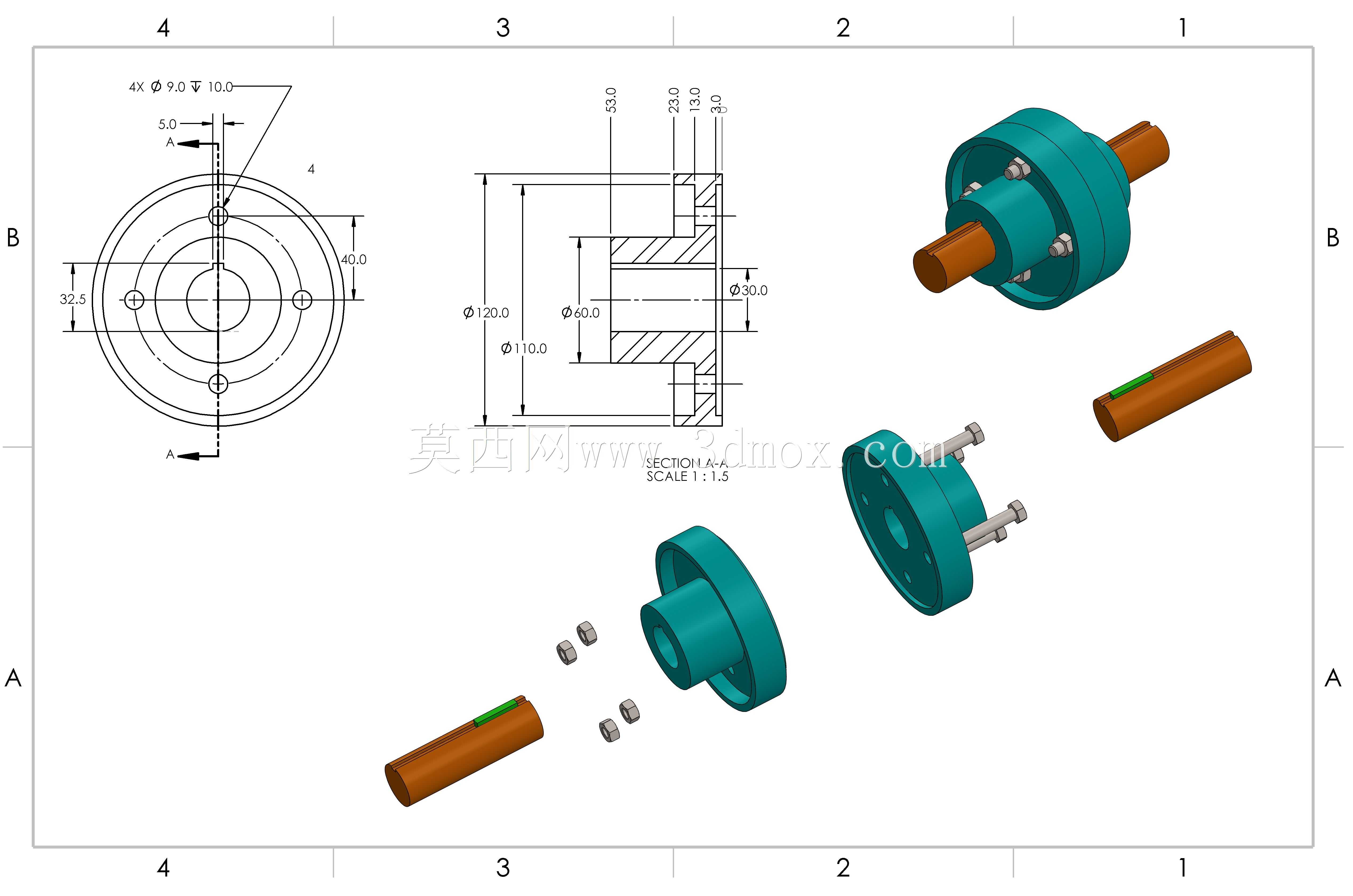

法兰联轴器是机械传动系统中应用极为广泛的刚性传动连接件，主要用于两根同轴线传动轴的刚性连接，可在传动过程中稳定传递扭矩与旋转运动，常见于泵类设备、输送传动线、中小型减速机输出端、普通机床主轴传动等对中精度较好、传动载荷平稳的工况场景，能够实现两根轴的同步回转，部分适配场景下也可配合缓冲结构承担少量传动过程中的载荷波动，补偿极小范围的安装轴向偏移。这款法兰联轴器采用对称分体式结构设计，由两个结构匹配的对接法兰盘、连接螺栓组件、配套轴端固定结构组成，两个法兰盘分别通过轴孔与待连接的两根传动轴配合，依靠键连接实现轴与法兰盘的周向固定，避免传动过程中法兰与轴出现相对打滑，再通过沿法兰盘圆周均布的螺栓组件将两个法兰盘锁紧为整体，依靠法兰结合面的摩擦力与螺栓的剪切力传递工作扭矩。设计过程中充分考虑了实际安装的操作便利性，将法兰盘的对接端面设计为平整贴合面，螺栓孔采用圆周等距排布，既保证了传动过程中各螺栓受力均匀，也降低了现场安装时的对位难度，无需复杂的专用工装即可完成对接装配；同时针对轴孔配合公差做了合理匹配，既保证轴与法兰的装配同轴度，也避免过盈量过大导致装配拆卸困难。从图纸标注的尺寸边界来看，该联轴器法兰盘外径为120mm，轴向总装配长度适配常规短距轴连接场景，轴孔设置有不同的直径规格适配不同轴径的传动需求，法兰盘上的螺栓孔中心圆、沉孔深度、轴段配合长度都做了明确的尺寸约束，安装时只要保证两根待连接轴的同轴度误差在允许范围内，将两个法兰盘分别固定到对应轴端后对齐螺栓孔，穿入连接螺栓并按对角顺序逐步拧紧即可完成装配，无需额外调整环节。该结构的法兰本身设置了两种不同的配置形态，可适配不同载荷等级的传动需求，配套的爆炸视图清晰展示了各零件的装配顺序与配合关系，能够直观呈现整个联轴器的装配逻辑，既可以作为机械设计教学的演示案例，也可作为常规传动场景下联轴器选型设计的参考结构，帮助设计人员快速理解法兰联轴器的传力逻辑与装配要点，在实际设计过程中可根据具体的传动扭矩、轴径参数、安装空间对各部分尺寸做对应调整，满足不同工况的使用需求。
