GT2型橡胶同步传动皮带结构设计

这款GT2规格橡胶同步皮带，是精密传动场景中应用极为广泛的挠性传动部件，常见于桌面级精密3D打印设备的XYZ轴进给传动、小型自动化检测设备的工位输送传动、桌面型数控雕刻机的运动轴传动，也可用于小型智能装备的同步动力传递环节，核心作用是在主从动带轮之间传递精准的旋转运动，保证两端传动无滑差、传动比恒定，避免传动过程中出现位置偏差影响设备运行精度。

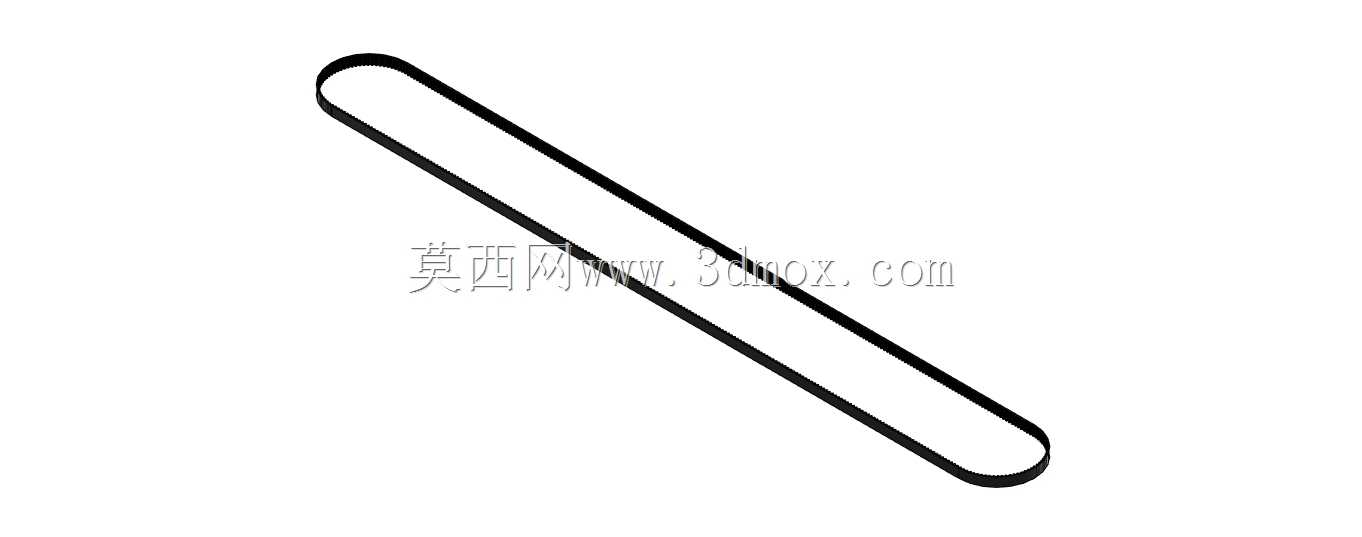

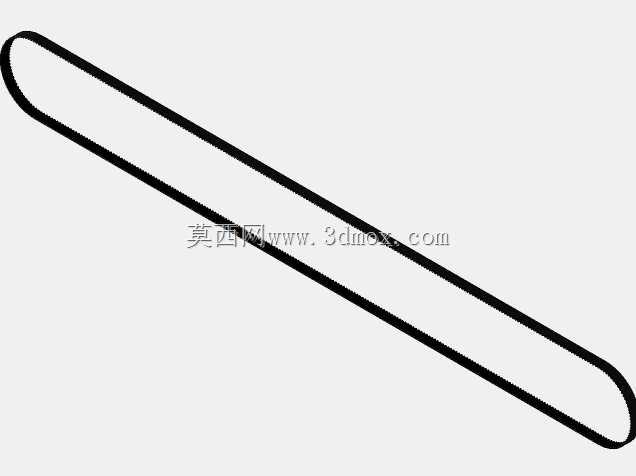

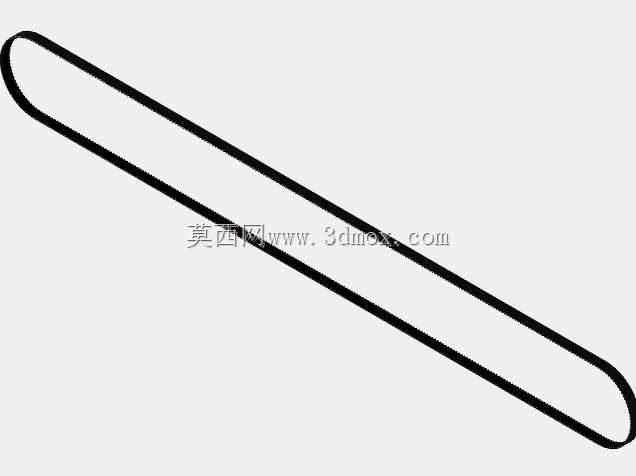

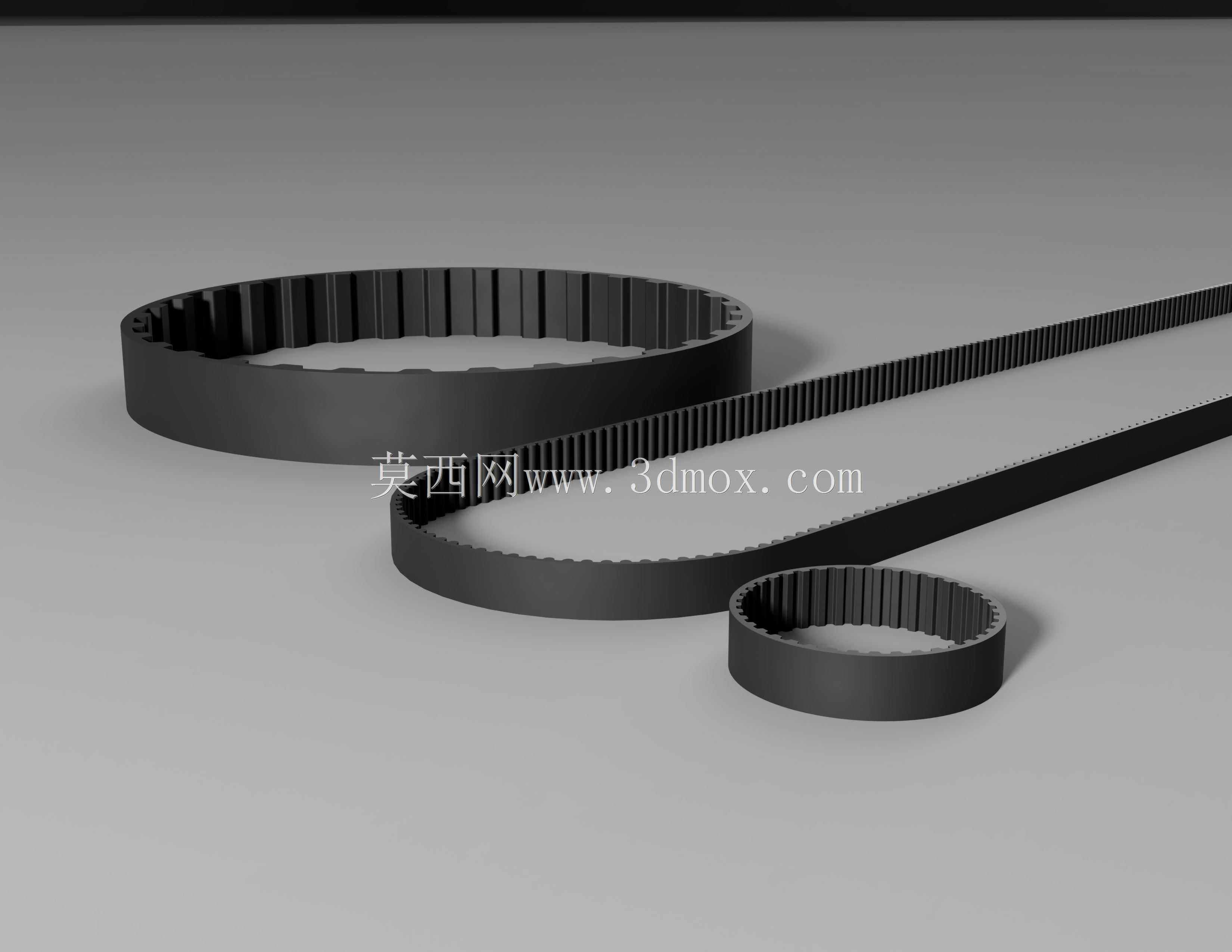

从功能特性来看，这款皮带采用闭环环形结构，带体内嵌高强度抗拉线芯，外层为耐磨耐屈挠的橡胶材质，齿形为标准GT2齿型，齿距为2mm，齿形与带轮齿槽的啮合精度高，传动过程中背隙极小，运行噪音低，同时橡胶材质具备一定的弹性缓冲能力，可吸收传动过程中的小幅振动，提升设备运行的平稳性。相较于传统平皮带传动，它不会出现打滑丢转的问题，相较于齿轮传动，它的结构更简单，安装调试便捷，不需要复杂的润滑维护，适合长中心距的传动布局。

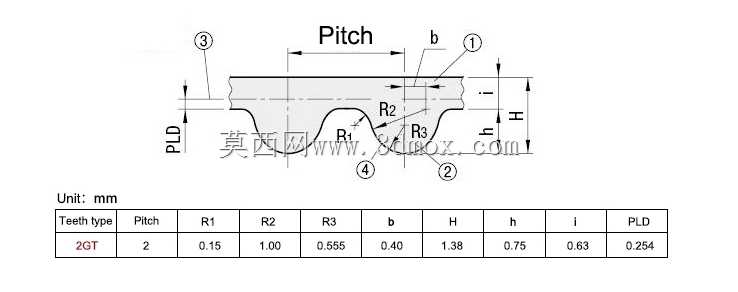

在设计思路上，这款皮带的建模完全围绕实际啮合需求展开，首先严格遵循GT2同步带的齿形标准参数，还原了齿顶圆弧、齿根过渡圆角的细节，保证带齿与带轮啮合时不会出现卡滞、干涉的问题；其次还原了皮带的环形闭环结构，带体厚度、齿高都匹配标准GT2带轮的啮合尺寸，同时考虑到橡胶材质的安装张紧需求，带体长度公差控制在合理范围内，既保证安装时可以通过张紧机构调整预紧力，也避免张紧力过大导致带体拉伸变形、缩短使用寿命。

从安装边界来看，这款皮带适配标准GT2齿型的同步带轮，安装时需要保证主从动带轮的端面处于同一平面，避免带体运行时出现偏磨、掉齿的问题；张紧力需要调整至合适区间，张紧力过松会导致传动跳齿、精度丢失，张紧力过大会加剧带齿磨损、增大带轮轴的径向负载，影响轴承使用寿命；安装过程中要避免带体接触油污、尖锐硬物，防止橡胶被腐蚀或者被划伤，降低带体的结构强度。在实际设备布局中，需要预留足够的带体运行空间，避免周边结构件与运行中的皮带发生摩擦干涉，同时可根据传动布局需求搭配张紧轮，调整带体的包角，进一步提升传动的稳定性与可靠性。
