汽车散热器冷却轴流风扇结构设计

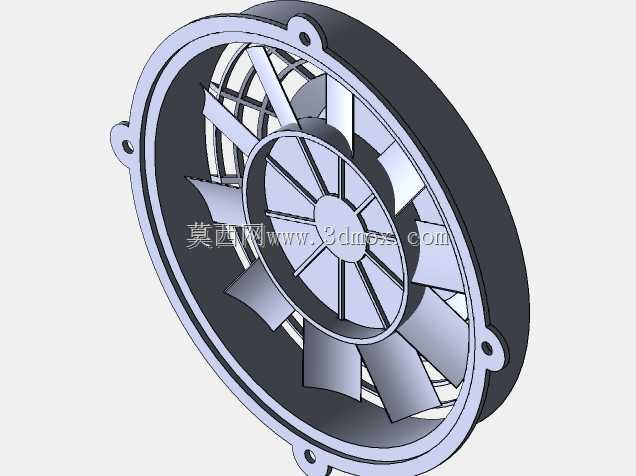

该款轴流风扇主要应用于乘用车辆、商用车辆的发动机冷却系统中，安装在散热器与发动机舱之间的预留空间内，是整车热管理回路中的核心风冷执行部件，核心作用是在车辆低速行驶、怠速停留或者发动机高负荷运转工况下，为散热器芯体提供定向、稳定的强制对流空气流，带走冷却液循环携带的发动机工作余热，避免发动机缸体、周边附属部件出现过热故障，保障动力系统始终处于合理的工作温度区间，同时也能兼顾自动变速箱油冷器、空调冷凝器的辅助散热需求，适配不同排量的燃油车型以及混动车型的前置散热布局。从功能特性来看，这款风扇采用七片后掠式扭曲叶片设计，叶片的翼型截面经过气动优化，能够在相同转速下输出更高的通风量，同时有效降低叶片切割气流产生的紊流噪声，减少空气动力损耗，提升风冷效率；外围的一体式圆形导风罩采用翻边结构设计，既可以约束气流流向，避免气流从扇叶边缘逸散降低送风效率，也能提升整体结构的抗振强度，抵御车辆行驶过程中产生的持续振动与路面颠簸带来的冲击。在设计思路上，这款风扇充分考虑了车载场景的安装与使用需求：导风罩外缘均匀分布四个带安装孔的固定凸耳，凸耳位置与主流车型散热器支架的安装点位完全匹配，安装时无需额外改制支架，直接通过螺栓即可完成固定，安装孔内预留了减震胶垫的嵌装空间，能够缓冲风扇运转时产生的微幅振动，避免振动传递到车身引发舱内异响；扇叶与中心轮毂采用一体化连接结构，轮毂中心预留了驱动电机的安装定位止口，能够适配不同功率规格的直流驱动电机，满足不同散热功率需求的车型选配。从安装边界来看，这款风扇整体为薄型圆盘结构，整体厚度控制在较小范围内，能够适配发动机舱内紧凑的安装空间，不会与周边的管路、线束、舱体覆盖件产生运动干涉；导风罩的内径与散热器芯体的有效迎风面积匹配，能够让气流完整覆盖散热器的整个换热面，避免出现散热死角，保障换热效率的均匀性；叶片与导风罩内壁之间预留了均匀的微小间隙，既不会因为间隙过大产生气流回流损失，也不会因为间隙过小在振动工况下出现叶片擦碰罩体的故障，兼顾了效率与运行可靠性。
