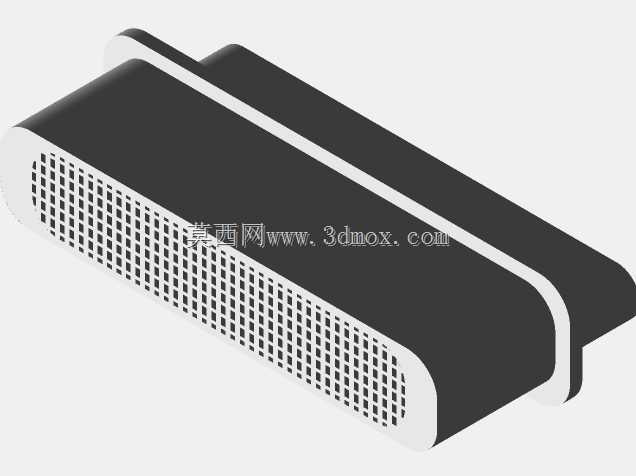

带整流格栅的层流送风入口管道结构

这款入口管道是通风净化、恒温恒湿送风系统前端的核心整流构件，主要应用在对气流均匀度有严苛要求的场景，比如洁净车间的层流送风单元、精密电子生产工位的局部送风装置、实验室通风柜的进气端、小型新风系统的进风段，也可适配桌面级空气净化设备的进气结构，核心作用是将进入管道的紊乱无序气流梳理为均匀平稳的层流状态，避免气流直吹产生涡流、局部风速差过大的问题，保障后续送风覆盖区域的风速一致性，减少气流裹挟的颗粒物因紊流产生的局部沉积，提升通风、净化、温控环节的实际运行效果。从功能设计来看，管道主体采用长条形圆角扁管结构，相比传统圆形管道更易贴合墙面、设备侧壁等安装平面，能有效压缩安装占用的纵深空间，适配紧凑布局的设备内部安装需求；管道两端的凸起翻边结构为安装定位边，安装时可通过翻边卡入设备预设的安装卡槽，或通过翻边上的预留孔位完成螺丝固定，无需额外设计定制连接支架，大幅降低现场安装的适配难度。进气端面采用满布式细密格栅设计，格栅的开孔率经过反复测算，在保证足够进气通流面积、降低进气风阻的前提下，通过等尺寸矩阵排列的格栅孔对进入管道的气流进行第一次切割梳理，打散大尺度的紊流涡团，让气流以均匀的微束状态进入管道腔体；管道内部的流道采用等截面顺滑过渡设计，内壁无凸起、无直角转角，避免气流在腔体内部产生二次扰流，让经过格栅初步梳理的气流在腔体内逐步调整为流速均匀、流向一致的层流状态，从管道出口送出时可形成覆盖范围均匀的平推气流，不会出现中心风速过高、边缘风速不足的问题。从安装边界来看，这款管道的整体外形为规整的长条形结构，圆角设计既可以避免安装过程中锐边划伤操作人员，也能减少管道外部的气流扰流；安装时需保证进气格栅端面与来流方向垂直，避免斜向进气导致格栅两侧进气量不均，影响最终的整流效果，同时要预留足够的进气空间，避免格栅被周边构件遮挡导致通流面积不足、风阻升高。在实际应用中，这款入口管道可有效降低送风系统的气流噪音，因为紊流气流经过格栅梳理后，涡团尺度大幅减小，气流与管壁的摩擦振动、涡团破裂产生的气动噪音都会明显降低，同时均匀的层流送风也能提升洁净空间的污染物排除效率，让洁净区域的气流单向流动，避免污染物乱流扩散，适配对气流稳定性、洁净度有较高要求的各类通风送风场景。
