拖拉机配套双叉式树钩作业装置

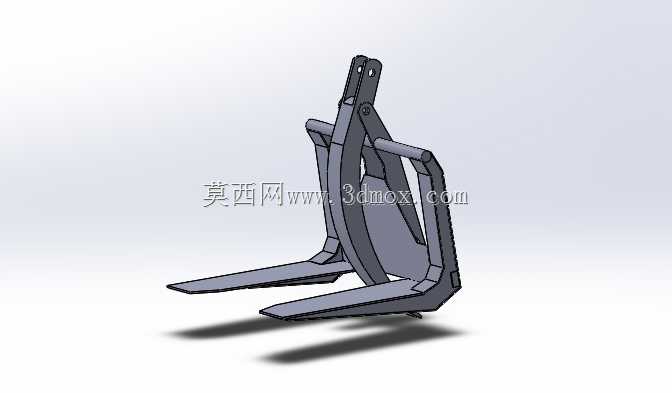

这款树钩是适配拖拉机后置悬挂系统的农林作业专用属具，主要应用于山地林地清理、园林绿化施工、果园抚育、木材集运等场景，可配合拖拉机完成整株树木拖拽、伐倒木移位、重型枝干吊运、造林苗木定点移栽等作业，替代传统人工肩扛、绳索拖拽的低效作业模式，大幅降低农林作业的人力投入强度，提升复杂地形下的物料转运效率。在实际作业过程中，该装置可通过拖拉机后置三点悬挂结构快速挂接，双叉式的承托结构能够稳定兜住树木主干或重型物料底部，避免拖拽过程中物料滑脱、侧翻，上部的铰接挂接位可配合液压悬挂系统调整作业角度，适配不同直径、不同长度的树木拖拽需求，在坡地、林间窄道等大型起重设备无法进入的作业场景下，能够灵活完成物料的短距离转运与归堆作业。产品设计过程中充分考虑农林作业的复杂工况，整体采用对称式双梁承托结构，两侧叉臂向外延展形成足够的支撑跨度，叉臂前端做收窄倒角处理，能够轻松插入物料底部或树干下方，减少作业时的对位难度；中部的弧形立板结构既能够对树干形成侧向限位，避免拖拽过程中树干侧滑剐蹭拖拉机机体，又通过弧形曲面分散受力，避免应力集中导致的结构变形；上部的双孔铰接挂耳严格匹配拖拉机标准悬挂接口尺寸，安装时无需额外改装，挂接销孔的同轴度经过精准校核，挂接后无旷量，作业过程中不会出现异常晃动。从安装边界来看，该装置挂接后整体外伸长度适配拖拉机后轮的转向半径，不会影响拖拉机正常转向操作，两侧叉臂的宽度小于拖拉机后轮外缘宽度，林间穿行时不会被两侧枝干剐蹭，整体离地间隙满足非硬化路面的通行需求，不会在坡地、垄沟作业时出现托底卡滞的问题；结构上所有受力焊缝均做连续满焊处理，铰接位置预留润滑注油通道，长期户外作业时可定期维护减少磨损，整体结构无突出尖锐棱角，作业过程中不会意外剐蹭操作人员或周边植被，兼顾作业效率与使用安全性。
