木工打磨用油石定位滑动槽桥结构

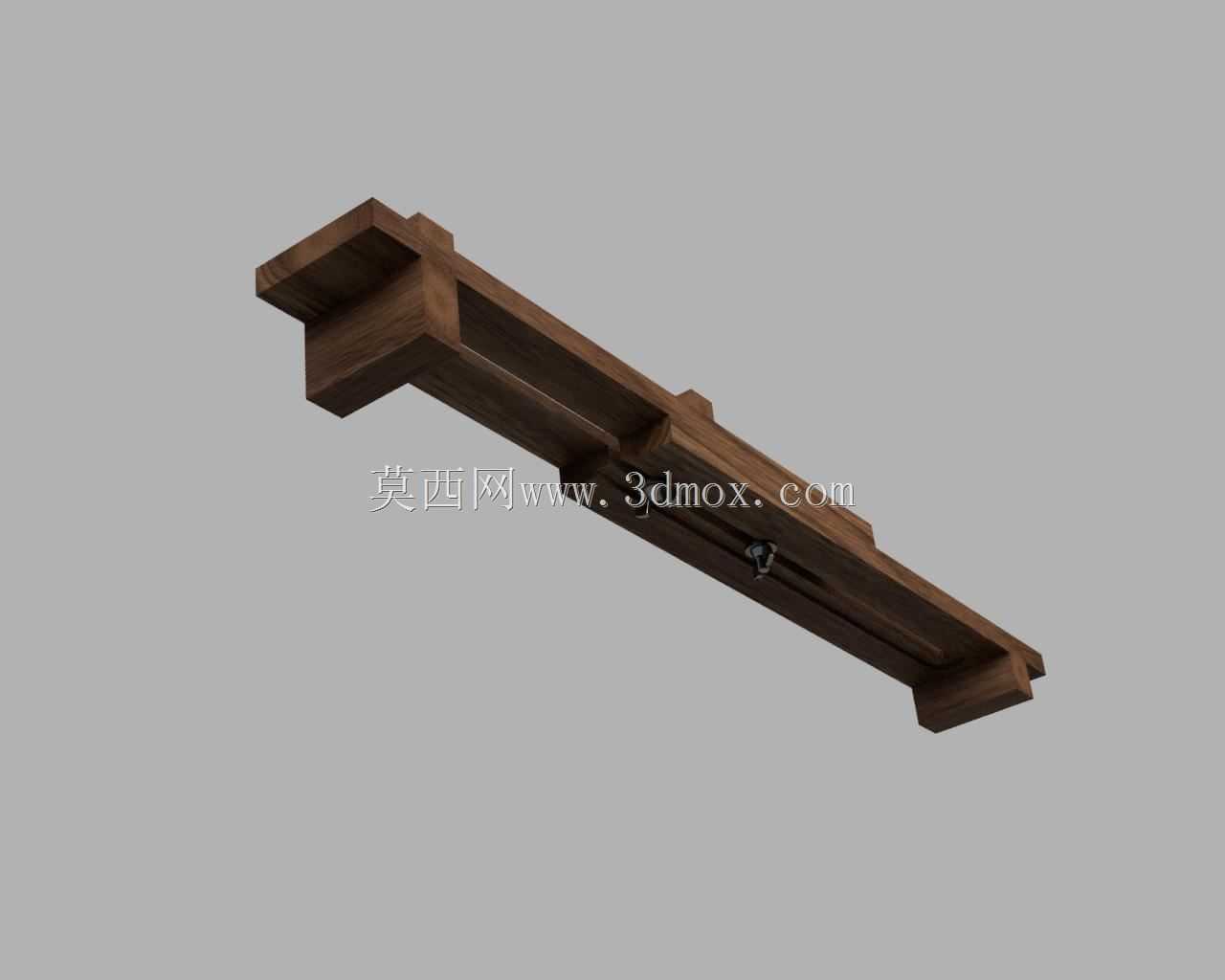

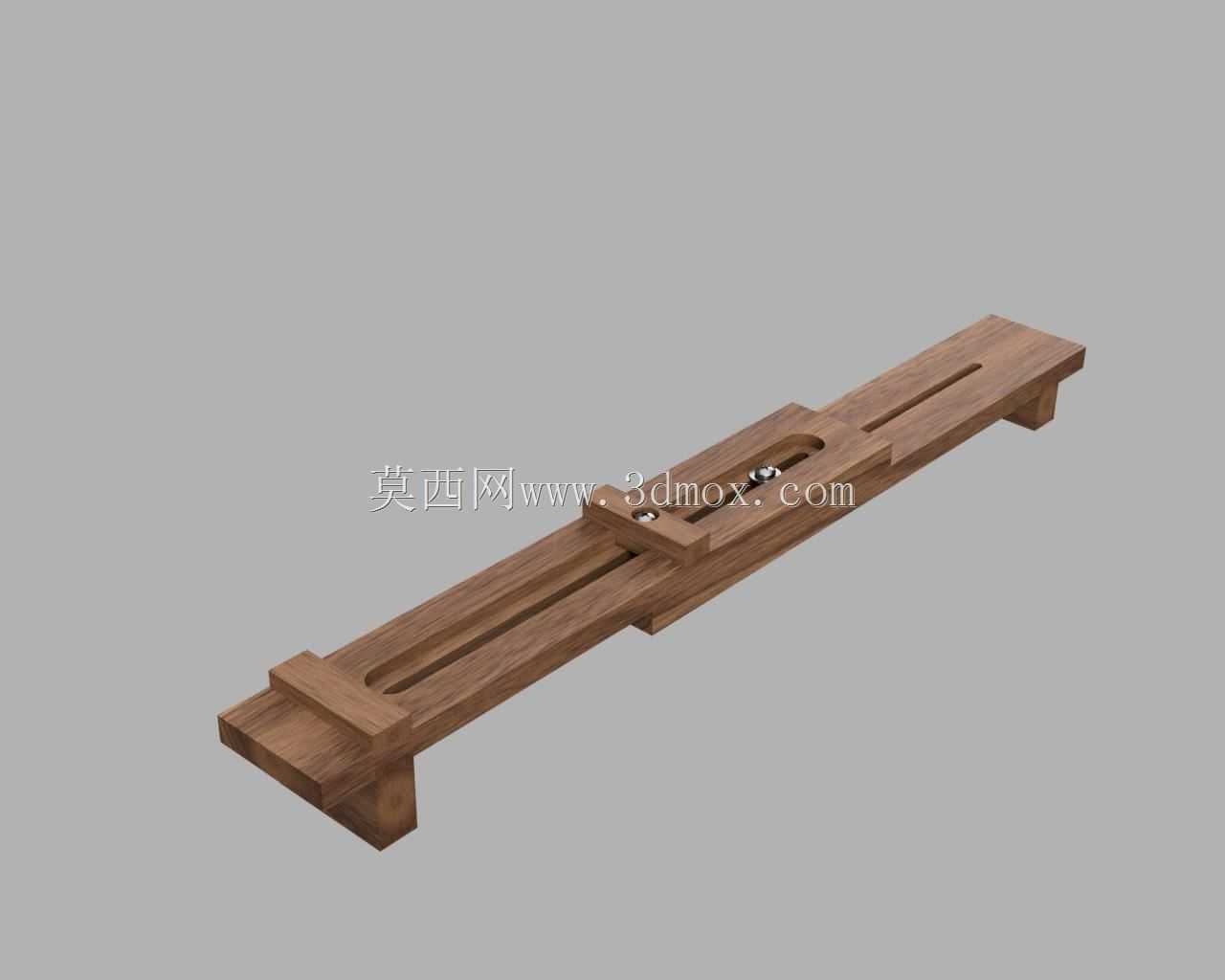

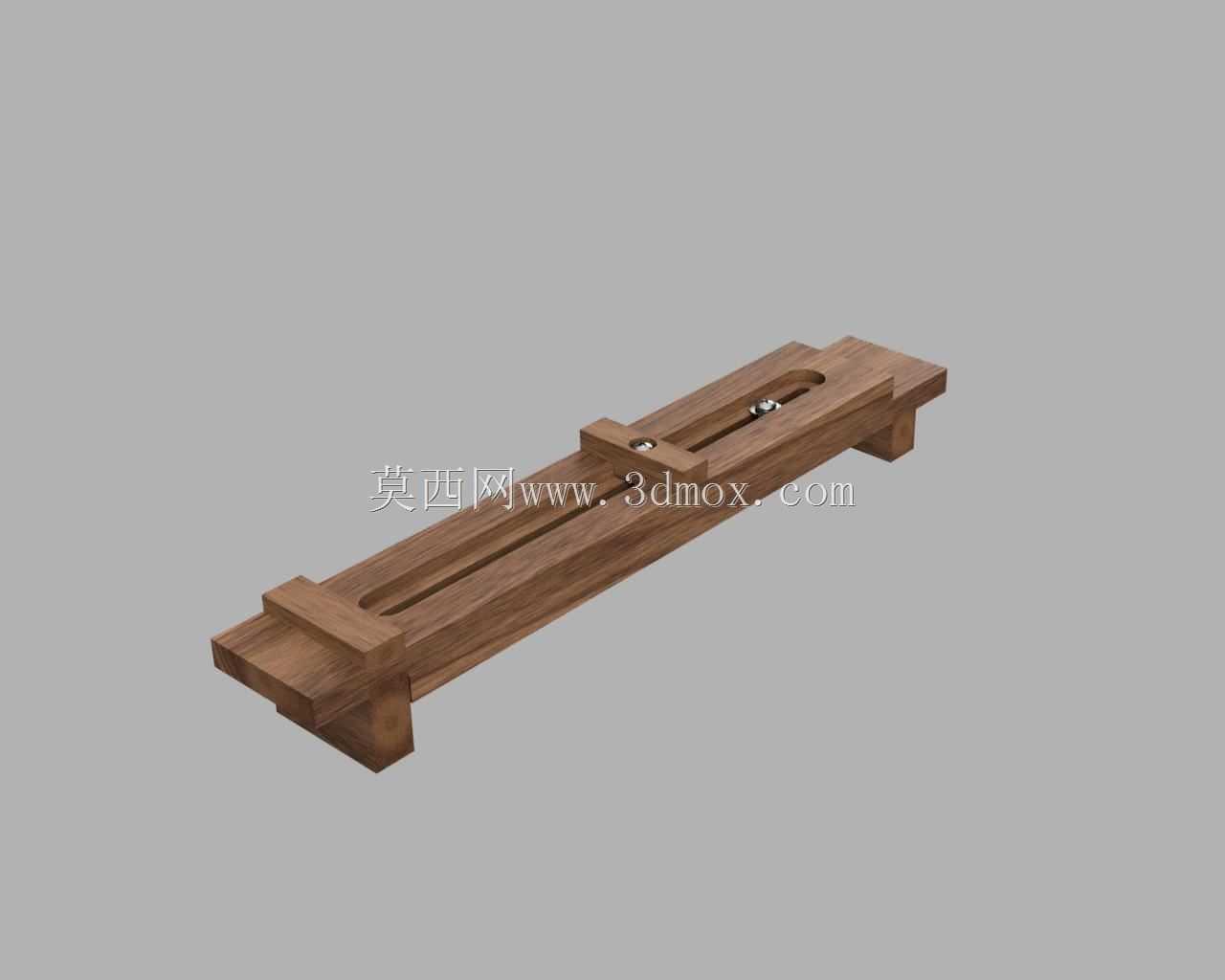

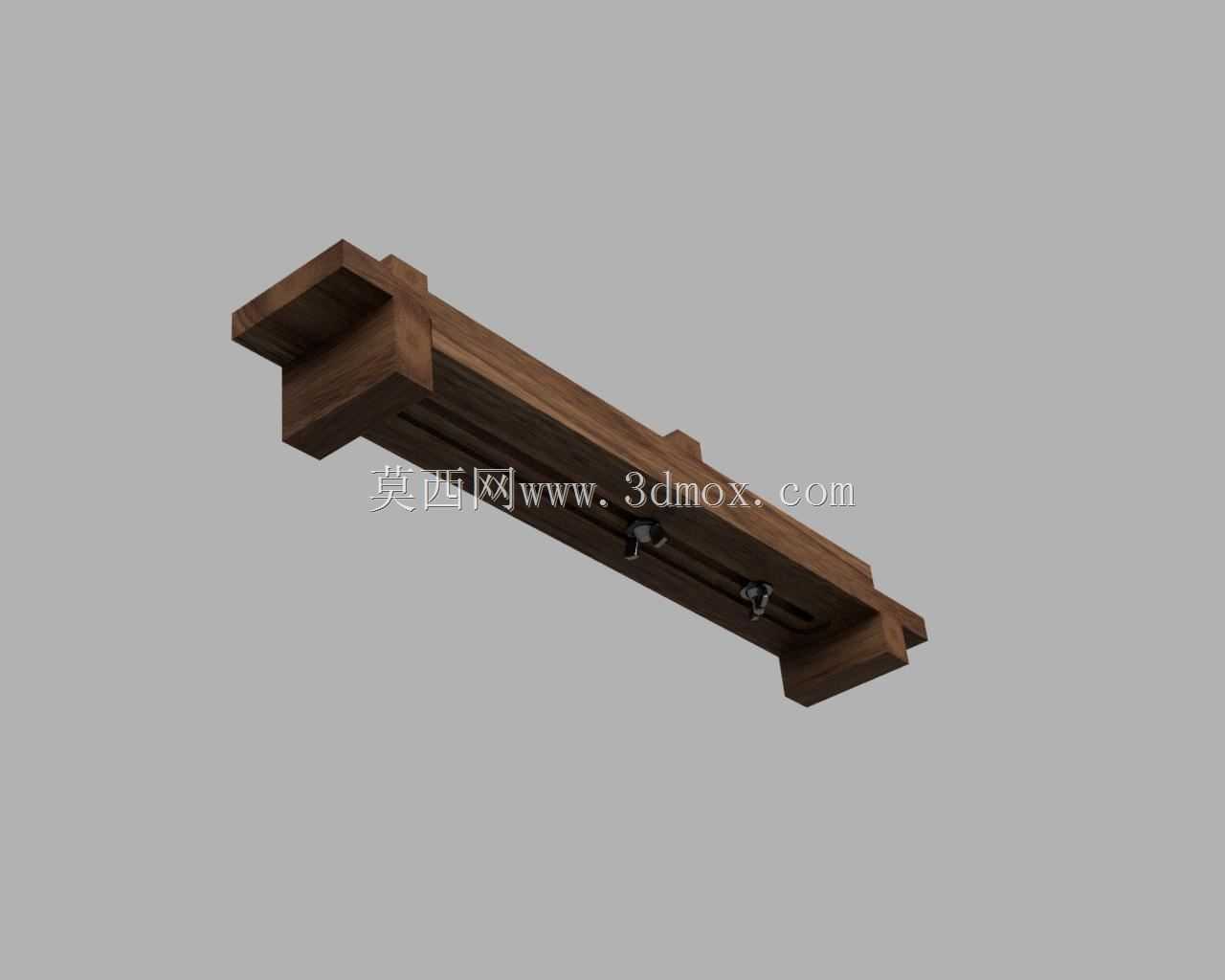

这款油石水槽桥是面向传统木材表面精细打磨、刃具修磨作业设计的专用定位辅具，主要应用于实木家具加工、木工手作工坊、小型木构件精整处理等场景，解决手持油石打磨过程中施力不均、打磨轨迹偏移、平面度难以控制的常见作业痛点。在实际木材加工作业中，当需要对窄长型木构件的拼接面、封边条贴合面、小型木工刃口进行研磨修形时，该槽桥可作为油石的承载导向载体，让油石沿着预设的直线轨迹往复滑动，保证打磨区域的受力均匀度，避免手持操作时容易出现的斜面、塌边、打磨深浅不一的问题，大幅提升窄面研磨的作业效率与成型精度。从功能特性来看，该结构采用长条形桥式承载设计，整体为对称式木质结构，主体开设通长导向滑槽，槽内设置可调节的油石固定滑块，能够适配不同宽度规格的长方形油石装夹，两端的支撑脚可架设在待打磨工件的两侧边缘，形成稳定的架空作业跨度，适配13至20英寸宽度区间的工件跨距，无需额外夹持固定即可稳定放置，作业过程中不会出现整体滑移、偏移的情况。设计思路上充分贴合传统木材加工的作业习惯，整体采用实木材质加工，与木工作业场景的材料适配性更强，不会像金属辅具那样磕碰划伤木材表面，结构上没有复杂的连接部件，整体通过CNC铣削一次成型，滑槽与滑块的配合间隙控制在0.1mm以内，既保证滑动过程的顺畅无卡顿，又避免间隙过大导致油石晃动影响打磨精度；两端支撑脚做了加宽加厚处理，接触工件的底面做了微倒角处理，不会压伤待加工木材的表面，同时桥式架空的结构让打磨产生的木屑、研磨碎屑可以直接从槽体下方掉落，不会堆积在滑动轨道内影响滑动顺畅度。从安装边界与尺寸适配来看，整体为长条形窄体结构，占用作业空间小，放置时仅需要工件两侧有足够的支撑边即可，无需额外的工作台安装空间，滑块的锁紧结构采用简易的楔块式固定，无需额外工具即可快速更换不同粒度的油石，适配粗磨、细磨、精抛等不同研磨工序的使用需求，虽然设计初衷是面向传统木材CNC加工后的精整工序，不直接适配3D打印的加工场景，但只要打印设备的成型尺寸足够，也可通过高强度工程材料打印制作，满足非木质材料的小型构件研磨定位需求，整体结构稳定可靠，没有易损的复杂连接件，长期使用过程中仅需要定期清理滑槽内的碎屑即可维持正常使用，能够帮助作业人员快速获得平整一致的打磨面，降低精细研磨作业的操作门槛。
