深沟球滚动轴承机械传动结构

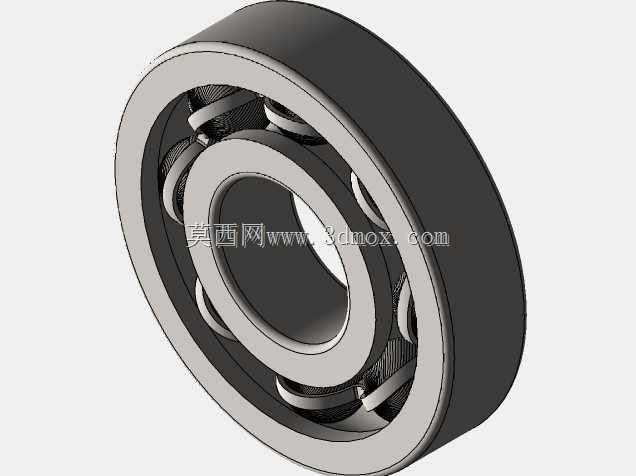

滚动轴承是旋转机械装备中应用范围最广的核心支撑部件，承担着降低轴系运转摩擦阻力、约束轴系径向与轴向位移、保障旋转精度的核心作用，广泛覆盖工业电机、机床主轴、输送辊道、汽车传动系统、家电动力模块、风电齿轮箱等几乎所有涉及旋转运动的机械场景，是保障设备平稳运转、降低动力损耗、延长整机服役寿命的关键基础零件。这款深沟球结构的滚动轴承，采用经典的内外圈滚道+钢制滚珠+保持架的组合架构，内圈与旋转轴过盈配合随轴同步转动，外圈与设备轴承座过渡配合实现固定支撑，均匀排布的滚珠作为滚动体在内外圈的弧形滚道之间循环滚动，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦损耗与发热问题，冲压成型的保持架将每颗滚珠均匀分隔在滚道圆周的对应位置，避免滚珠之间直接接触产生额外摩擦与碰撞磨损，同时保障滚珠在运转过程中受力均匀，不会出现局部载荷集中的问题。在设计层面，这款轴承的内外圈滚道采用与滚珠曲率半径匹配的圆弧沟道设计，沟道曲率略大于滚珠半径，既能够保障滚珠与滚道的接触面积足够承载径向载荷，也能承受一定程度的双向轴向载荷，适配多数既有径向受力又有少量轴向窜动的轴系安装场景；滚道表面经过高精度磨削加工，表面粗糙度控制在极低水平，有效降低滚珠滚动过程中的接触阻力，同时提升接触疲劳强度，延长轴承的重载服役寿命。在安装边界层面，这款轴承的外形为标准环形结构，内孔直径、外圈外径、轴承宽度均遵循通用机械零部件的标准尺寸规范，可直接适配对应规格的阶梯轴安装位与标准轴承座腔体，安装时仅需通过轴肩与轴承座孔的挡边实现轴向定位，无需额外设计复杂的固定结构，安装维护便捷，互换性极强。在实际使用过程中，这类轴承可根据应用场景的不同选配密封结构与润滑方案，在粉尘、潮湿的恶劣工况下可加装两侧橡胶密封圈阻挡外界杂质进入滚道内部，同时封存润滑脂实现长期免维护运行；在高速运转场景下可采用稀油润滑方案，通过循环油路带走运转产生的热量，保障轴承在高转速下的温度稳定，避免热胀冷缩导致的配合间隙变化影响旋转精度。相较于滑动轴承，这类滚动轴承的启动摩擦阻力更小，运转精度更高，维护更换成本更低，同时标准化程度高，无需针对安装位进行定制化加工，能够大幅降低设备的设计与制造成本，是中小功率旋转传动场景下的首选支撑部件。
