大众发动机干油底壳供油系统三维设计

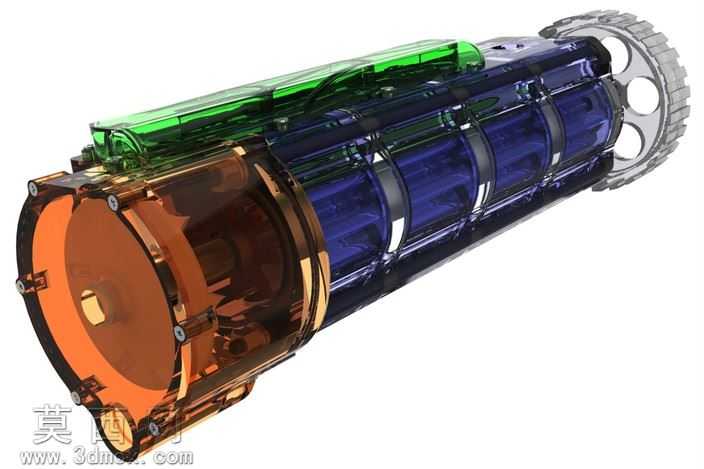

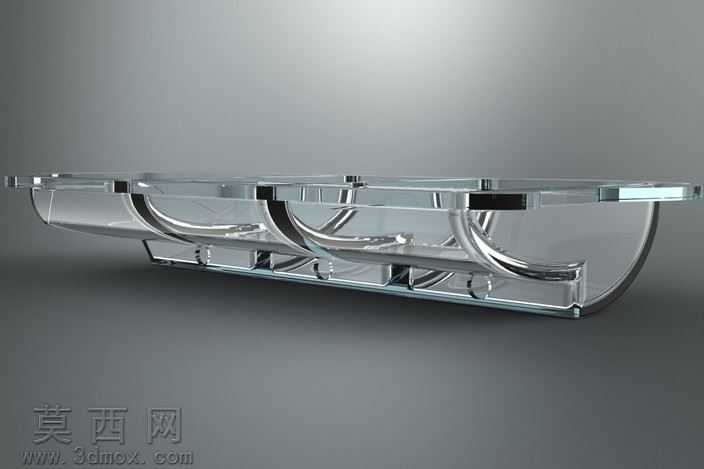

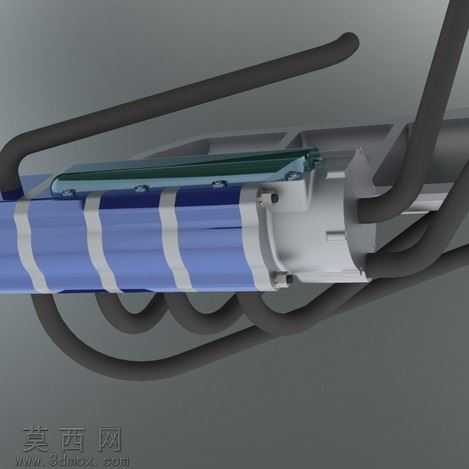

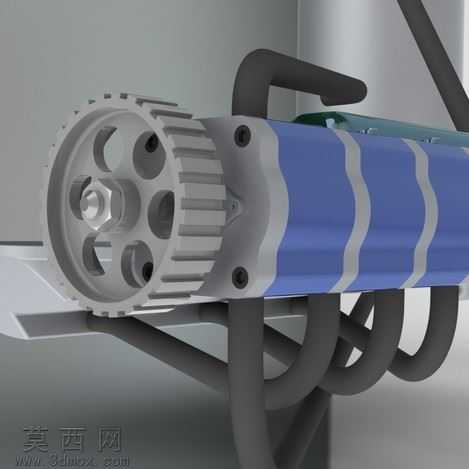

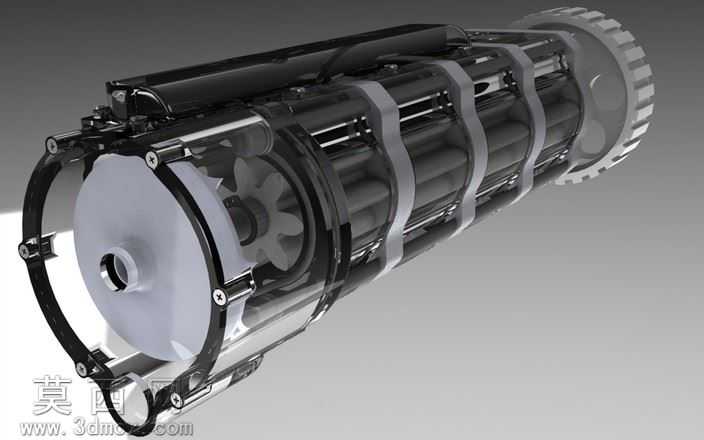

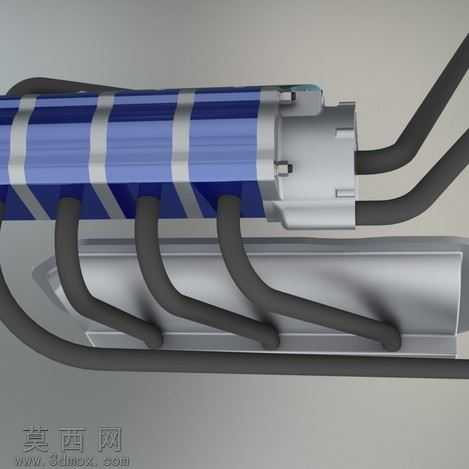

本作品为面向大众发动机开发的干油底壳润滑供油系统三维设计，整套模型在三维建模环境中完成全参数化搭建，完整覆盖机油泵主体、干油底壳本体、供油管路、连接紧固件等近百个独立零部件，所有零件均按照实际装配约束完成定位，可完整呈现整套润滑系统的装配逻辑与空间布局。建模过程中针对机油泵的带轮传动结构做了精细化特征处理，带轮的齿形轮廓、减重孔、中心锁紧螺栓的六角特征、端面安装孔位均按照实际传动参数绘制，保证传动结构的啮合关系准确无误；供油管路部分区分了硬质黑胶管路与编织软管的不同形态，硬质管路的弯折弧度、固定卡扣的安装位置均按照发动机舱实际布局做了避让设计，编织软管预留了适配的连接接头位，可直观呈现不同管路的装配差异。材质渲染阶段针对不同部件做了区分处理：泵体与带轮采用哑光金属材质，还原铸铝与机加工金属的不同表面质感；管路部分分别赋予硬质橡胶的深灰哑光材质与编织软管的织物纹理材质，主体储油结构采用蓝银相间的分色涂装，搭配白色波浪形装饰条还原产品外观设计，金属紧固件做了高光金属质感处理，整体渲染效果可清晰区分不同功能部件。设计过程中围绕干油底壳的工作逻辑优化结构布局，将机油泵的吸油位置、底壳储油腔的容积、管路的走向做了协同匹配，避免出现油路干涉、吸油阻力过大的问题，整套模型并非仅做表面外观建模，所有内部连接结构、安装定位特征均完整保留，可直接用于润滑系统的原理演示、装配验证以及后续的工程化调整参考。
