多关节协作型工业机械臂结构设计

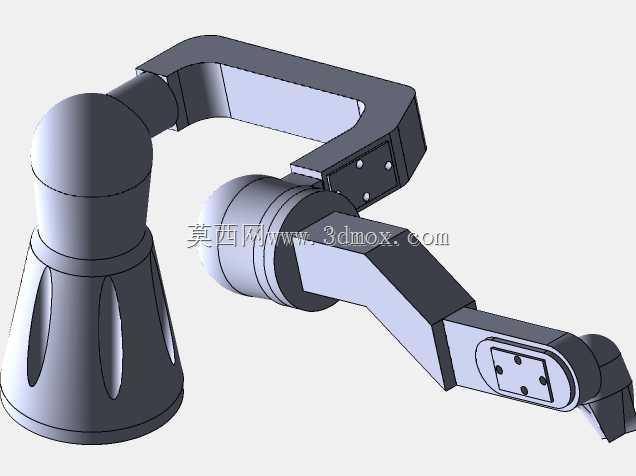

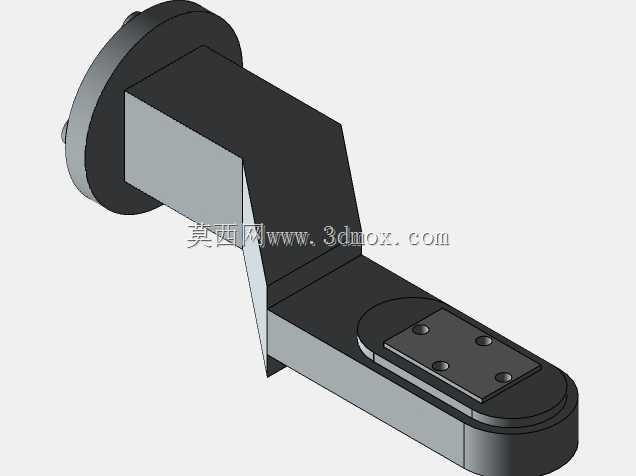

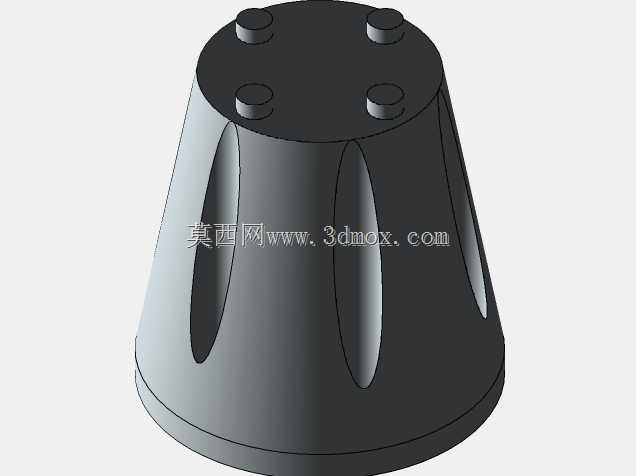

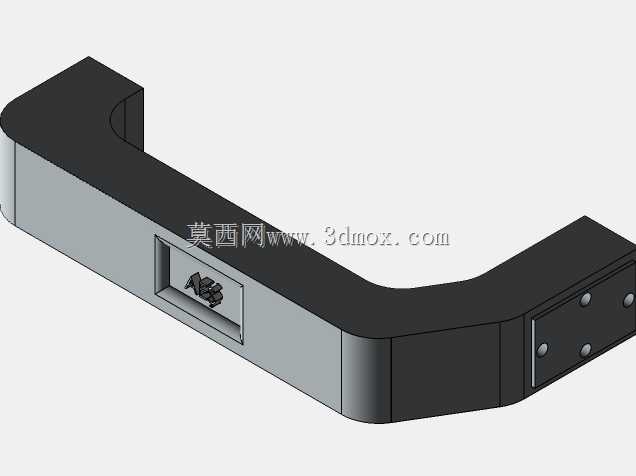

这款多关节机械臂主要面向3C电子装配、轻工物料搬运、实验室精密操作等场景设计，可适配产线上下料、小型工件分拣、试剂精准移取、精密组件装配等实际作业需求，能够在狭小工位空间内完成多自由度的位姿调整，替代人工完成重复性高、定位精度要求严苛的操作环节，降低人工操作的疲劳误差，提升小型产线的自动化适配能力。从功能特性来看，该机械臂采用串联多关节构型，从基座到末端执行端依次设置腰转关节、大臂摆动关节、肘关节、小臂摆动关节、腕部回转关节，整体具备六自由度运动能力，可覆盖作业半径内的任意空间位姿，关节处采用一体化模组化设计，将传动结构、走线通道集成在臂体内部，避免外置管线在运动过程中出现剐蹭、缠绕的问题，提升设备运行的可靠性。设计过程中优先考虑了紧凑工位的适配需求，基座采用下宽上窄的锥台造型，底部预留标准安装法兰接口，可直接固定在工作台面、移动AGV平台或者专用支架上，安装边界仅需占用直径三百毫米左右的台面空间，不会过度挤占产线的操作区域；臂体采用弯臂式构型，大臂与小臂均做了等强度轻量化设计，在保证结构刚性的前提下削减了不必要的壁厚，降低关节驱动的负载压力，同时弯型臂体的结构可以在运动过程中规避自身干涉，让末端能够抵达基座周边更近的作业点位，减少作业盲区。外形设计上兼顾了工业实用性与外观协调性，臂体外壳采用流畅的曲面过渡，没有突出的尖锐棱角，既可以避免运动过程中剐蹭周边设备或者操作人员，也能减少车间粉尘在结构缝隙的堆积，降低日常清洁维护的难度；关节衔接处采用圆弧过渡结构，配合内置的限位结构，可在软件限位之外提供物理防护，避免关节超程造成的结构损坏。末端法兰预留了标准的安装孔位，可快速适配夹爪、吸盘、点胶头、焊笔等不同类型的执行器，无需对臂体结构做额外改造即可切换不同作业功能，适配多品类小批量的柔性生产需求。整体结构的重心始终落在基座支撑范围内，即使在臂体完全伸展的状态下也能保持足够的稳定性，无需额外加装配重块即可满足额定负载下的运行要求，适合中小型制造企业的轻量化自动化改造场景，能够快速集成到现有产线中，缩短自动化升级的部署周期。
