双柱螺旋弹簧式车辆悬架结构设计

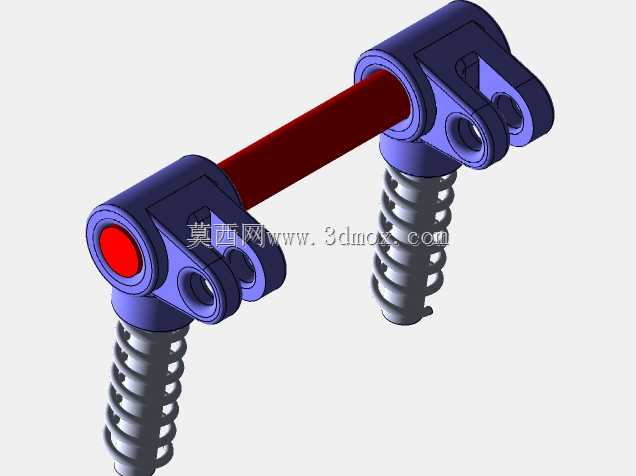

该悬架结构主要应用于非道路小型作业车辆、低速代步车辆的行走系统中，作为车架与车轮之间的传力缓冲部件，承担着承载车身重量、过滤路面颠簸冲击、保障车轮行驶轨迹稳定性的核心作用，能够在车辆经过坑洼、碎石等不平整路面时，将路面传递的刚性冲击转化为弹簧的弹性形变，避免冲击直接传递至车架造成结构损伤，同时为驾乘人员提供更平稳的行驶体验，减少颠簸带来的操控干扰。从功能特性来看，该悬架采用双侧对称布置的螺旋弹簧作为弹性缓冲元件，搭配中部横向连接轴实现两侧悬架的结构联动，两侧的连接座采用多铰接孔设计，既可以通过下部接口与弹簧上端定位配合，保证弹簧压缩过程中不会出现侧向偏移脱出，也可以通过上部的铰接孔与车架摇臂、转向拉杆等部件连接，实现车轮跳动过程中的导向作用，连接座侧面的红色标识端为横向杆的轴向定位端，能够限制横向杆的轴向窜动，保证两侧悬架的相对位置精度。在设计思路上，该结构优先考虑了部件的通用性与安装便捷性，连接座采用一体化块状结构，减少了分散零件的装配误差，弹簧的选型匹配了低速车辆的承载吨位，弹簧圈径、节距与有效圈数经过匹配计算，既能够满足额定承载下的压缩行程要求，也预留了足够的冲击余量，避免极限工况下弹簧并圈失效；横向连接轴采用等径圆杆设计，与两侧连接座的安装孔采用间隙配合，既能够保证两侧悬架跳动时的相对转动自由度，也可以传递部分横向力，提升整车的侧倾稳定性。从安装边界来看，该悬架整体为对称式布局，横向连接轴的长度决定了两侧车轮的安装轮距，下部弹簧的下端为车轮侧安装接口，安装时需要保证两侧弹簧的初始预压量一致，避免出现车身单侧倾斜的问题；连接座上的多个铰接孔对应不同的安装硬点，安装时需要匹配对应规格的铰接销轴与衬套，保证铰接部位转动灵活无卡滞，同时预留足够的跳动空间，避免车轮上下跳动时与车架其他部件发生运动干涉，弹簧的最大压缩行程对应悬架的最大跳动量，安装时需要校核该行程范围内所有连接部件的运动轨迹，保障结构运行可靠性。
