圆盘式多孔过滤分离构件结构设计

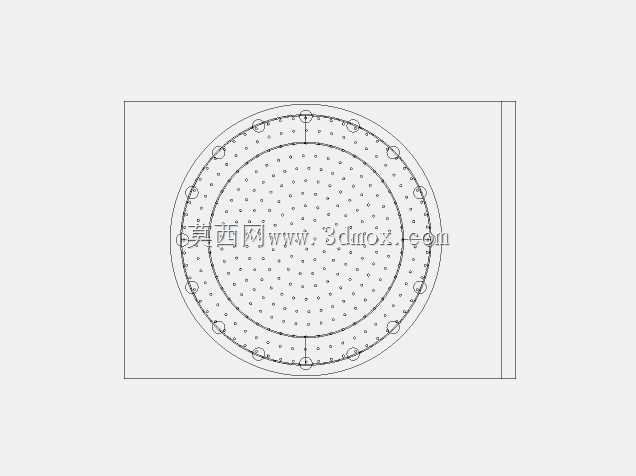

该圆盘式多孔过滤构件是流体过滤分离设备的核心配套元件，主要应用于工业流体净化、气固分离、液固分离等工况场景，可适配化工原料过滤、工业循环水处理、食品浆料筛分、粉体物料分级回收等多领域的过滤设备，作为核心过滤承载部件安装在过滤腔体内部，承担拦截杂质、透过滤液或气体的核心功能，能够有效截留流体中混杂的固体颗粒、絮状杂质，保障下游管路、设备不受杂质磨损或堵塞，维持整套流体系统的运行稳定性。从功能特性来看，该构件采用圆盘式整体结构，盘面均匀密布贯通滤孔，可保障流体通过时的流速均匀性，避免局部流速过快导致的滤材破损或杂质穿透问题；外圈设置的环形安装边均匀分布安装定位孔，可通过螺栓紧固件与设备腔体的密封法兰紧密贴合，保障安装后的密封性能，避免未经过滤的流体从安装缝隙旁通泄漏，影响最终过滤精度。在设计思路层面，该构件首先根据适配设备的腔体通径确定整体外圆尺寸，保证构件可顺利嵌入腔体内部，不与腔体内壁发生干涉；其次根据目标过滤通量要求计算盘面滤孔的孔径、孔间距与总开孔率，在保障构件整体结构强度的前提下尽可能提升开孔占比，降低流体通过时的阻力损失，减少设备运行的能耗；外圈的安装孔采用圆周等距排布设计，可保障安装时的受力均匀性，避免长期受压后出现局部变形导致密封失效的问题，同时等距孔位也可适配不同角度的安装需求，提升构件的通用适配性。从安装边界来看，该构件的整体厚度根据承压等级设计，可承受常规工况下的正向流体压力，安装时需配合对应尺寸的密封垫片压装在腔体法兰之间，安装孔的位置与法兰螺栓孔完全对应，无需额外加工即可完成装配；盘面的滤孔排布从中心向外呈规则阵列分布，可保障整个过滤面的流量分配均匀，避免局部区域负荷过高导致的杂质堆积堵塞，延长构件的单次使用周期，减少设备停机维护的频次。该构件可根据实际工况需求搭配不同精度的滤材使用，本体作为刚性支撑结构可承受滤饼堆积带来的附加载荷，在反冲洗流程中也可承受反向流体的冲击，不易出现结构变形，适配长期循环使用的工业过滤场景。
