电动自行车车架集成式电池外壳结构

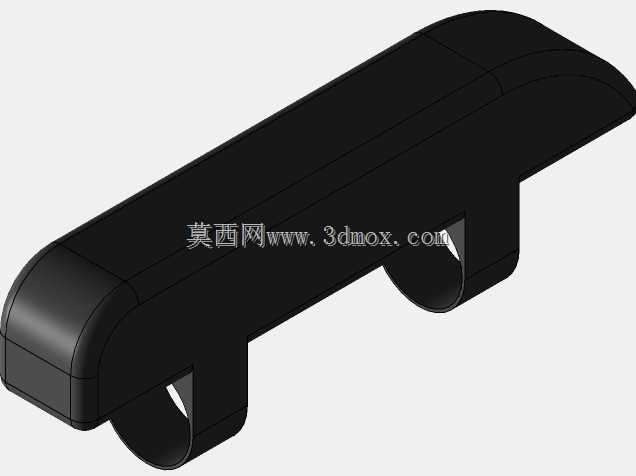

这款电动自行车电池结构采用车架集成式设计思路，主要适配城市通勤类电动两轮车的下管安装场景，替代传统外挂式电池盒的突兀结构，让整车线条更流畅同时降低电池被盗风险。在实际使用场景中，该结构直接嵌入自行车车架下管位置，两端的弧形抱箍结构刚好卡合在车架圆管上，不需要额外焊接复杂安装座，适配常规管径的钢制、铝合金电动自行车车架，安装后电池主体沿车架下管走向布置，不会干扰骑行时的腿部踩踏空间，也不会额外增加车身横向宽度，满足日常通勤、短途代步的电动自行车储能部件安装需求。从功能特性来看，该外壳采用一体化封闭结构，主体为长条形流线造型，边角做了大圆弧过渡处理，一方面降低骑行过程中的风阻，另一方面避免尖锐边角在意外剐蹭、摔倒时对骑行者造成磕碰伤害，外壳整体做了等壁厚设计，内部预留足够的电芯排布空间，可容纳多串圆柱或软包锂电芯，同时预留了走线槽位方便电池管理系统、充放电接口的线路布置，两端的抱箍结构与主体外壳一体成型，不需要额外加装固定卡件，提升整体结构强度，长期骑行颠簸下也不会出现固定件松动的问题。设计过程中充分考虑了电动自行车的使用边界，整体长度匹配常规26寸、27.5寸电动自行车的下管有效安装长度，抱箍的内径适配市面主流的31.8mm、34.9mm车架下管管径，安装后电池底部与车架下管完全贴合，不会突出车架轮廓过多，避免停车、推行过程中电池被周边障碍物剐蹭。外壳的壁厚经过受力校核，既可以满足日常骑行的震动防护需求，也能在轻微侧摔时保护内部电芯不受挤压变形，外壳表面做了哑光质感处理，不容易残留骑行过程中溅上的泥水印渍，日常清洁维护更方便。这种集成式电池结构相比传统后置货架电池、座管电池，重心更靠近整车中心，能提升骑行时的操控稳定性，不会出现车头过轻或车尾过重的问题，同时封闭的外壳结构可以阻挡日常骑行时的雨水、灰尘侵入，提升电池在雨天、扬尘路况下的使用可靠性，适配国内多数城市日常通勤电动自行车的改装、量产配套需求。
