T型带槽压紧螺栓紧固件结构设计

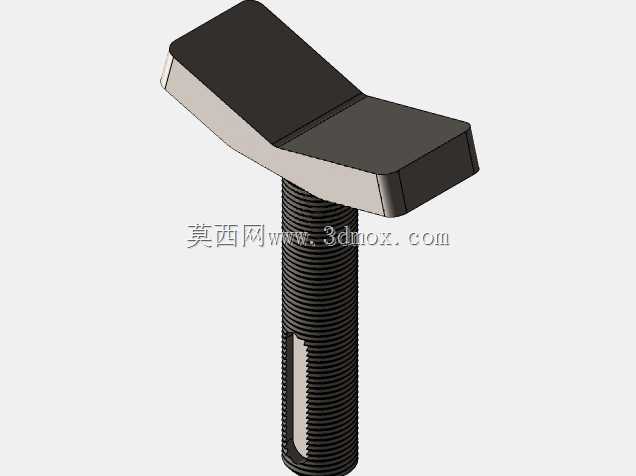

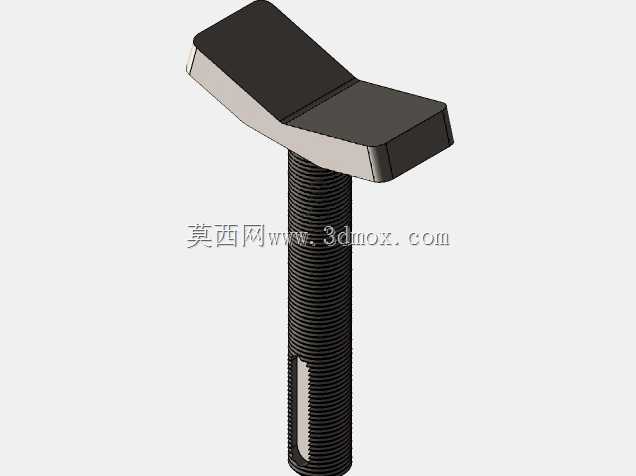

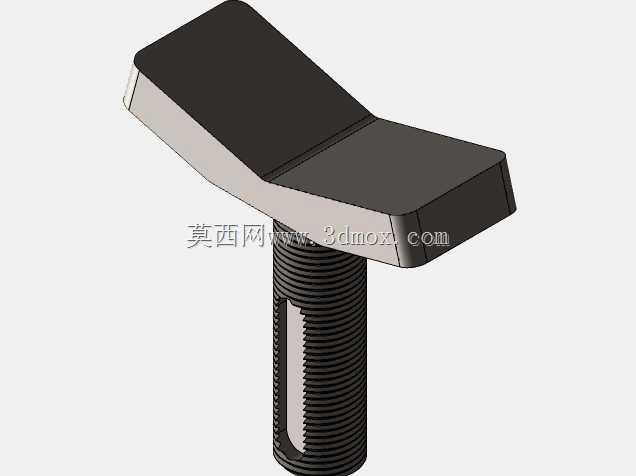

这款T型带槽压紧螺栓是面向工业装配场景开发的专用紧固件，主要应用于机床工作台T型槽装夹、自动化生产线治具固定、工业铝型材框架拼接、焊接工装定位压紧等场景，能够在受限的槽型安装空间内实现快速锁紧与可靠压紧，解决传统外六角螺栓无法嵌入T型槽完成侧向固定的痛点。在实际生产作业中，该螺栓可直接嵌入标准T型槽道内，无需从槽道端部穿入，能够在槽道任意位置完成安装定位，大幅缩短工装夹具的调整换装时间，尤其适配多品种小批量生产模式下频繁换型的装夹需求，在机械加工车间、自动化设备组装线、工装夹具制造领域有着极高的使用频次。从功能特性来看，该螺栓采用一体式T型头部设计，头部两个平行承压面可与T型槽的内侧台阶面完全贴合，锁紧过程中不会发生跟转现象，能够承受较大的轴向拉紧力与侧向剪切力；杆部采用全牙外螺纹设计，可适配不同厚度的压块、治具连接板，通过调整螺母旋合位置即可灵活适配不同高度的被压紧工件；杆部一侧开设的纵向通槽，可配合定位销、防转卡块使用，实现螺栓在槽道内的位置锁定，避免设备运行过程中因振动导致螺栓移位松动，提升连接结构的抗震性能与长期可靠性。在设计思路上，这款螺栓优先考虑安装便捷性与结构强度的平衡，头部采用斜切过渡造型，既能够减少头部与T型槽侧壁的安装干涉，方便操作人员快速将螺栓卡入槽道，又能通过合理的圆角过渡避免头部与杆部衔接处出现应力集中，提升螺栓的整体抗疲劳强度；螺纹部分采用标准公制粗牙螺纹设计，具备良好的通用性，可与市面常规六角螺母、法兰螺母、蝶形螺母直接配合使用，无需定制配套连接件；杆部的开槽位置经过受力校核，开设在螺纹牙底的非主要受力区域，不会对螺栓的整体抗拉、抗剪强度造成明显削弱，同时槽宽采用标准尺寸设计，可适配常规规格的防转销片。从安装边界来看，该螺栓的头部宽度、厚度严格匹配对应规格的工业T型槽尺寸，安装时仅需将头部顺着槽道方向放入后旋转90度即可完成卡装，所需的安装操作空间远小于传统六角头螺栓；杆部长度覆盖常规工装装夹的厚度范围，螺纹大径与中径符合通用紧固件公差要求，安装时无需对预制的T型槽进行二次加工，可直接替换同规格的常规T型螺栓，适配绝大多数现有工业装夹结构的安装尺寸要求，能够在不改动原有设备结构的前提下完成紧固件的升级替换，有效降低生产现场的配件管理成本与改造成本。
