TO220封装直插功率半导体器件三维模型

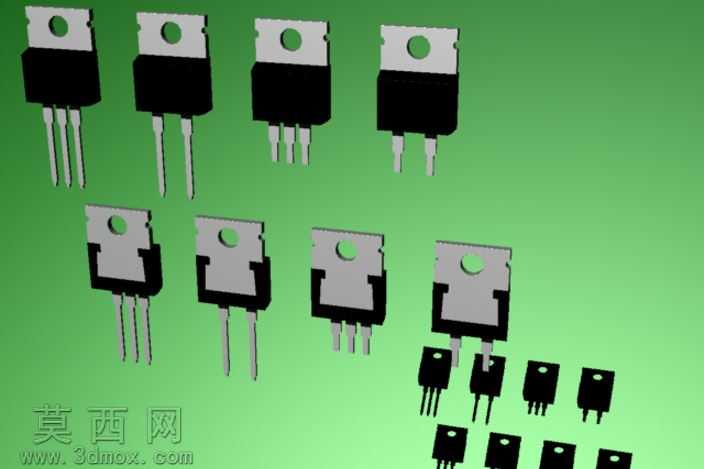

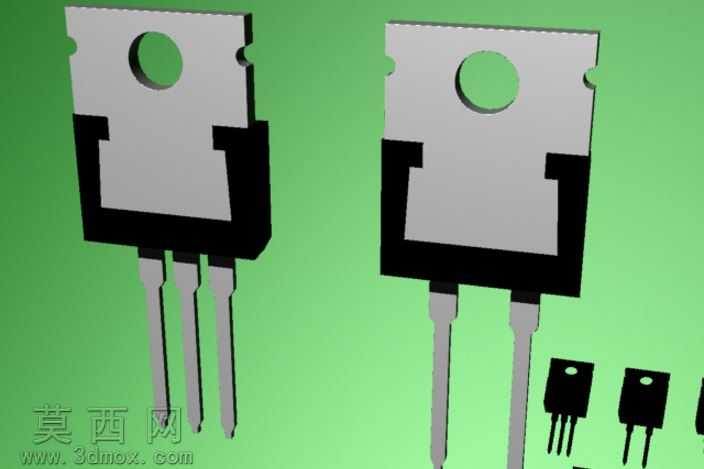

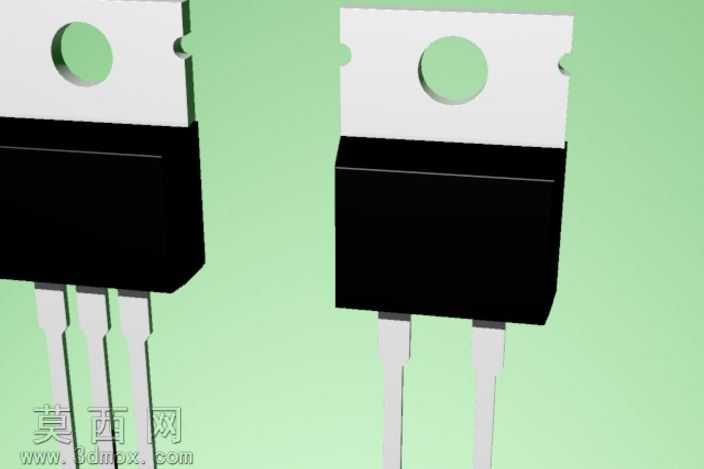

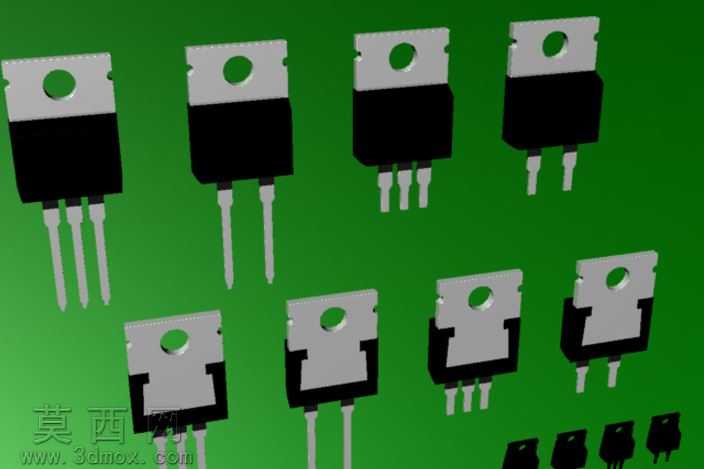

本作品为TO220封装直插功率半导体器件的三维建模成果，建模过程依托主流三维CAD软件完成，整体围绕真实工业级TO220封装器件的实物结构展开1:1比例还原，完整覆盖该类封装的四种主流引脚构型，包含2引脚、3引脚的长引脚与短引脚版本，可适配不同电路布局场景的选型参考需求。建模阶段首先梳理器件的结构分层逻辑，将整体拆分为顶部金属散热片、黑色环氧塑封主体、直插金属引脚三个核心结构模块，针对金属散热片部分，精准还原其顶部的圆形安装定位孔特征，对散热片边缘的冲压倒角、表面的金属哑光质感做了精细化的曲面处理，保证散热片与塑封主体的贴合面无破面、无错位，装配公差控制在工业设计常用的合理范围内。针对黑色环氧塑封主体，建模时还原了塑封工艺形成的侧边微小拔模斜度，以及塑封面与金属散热片衔接处的溢胶轮廓特征，材质渲染阶段为塑封部分赋予添加了细微颗粒质感的黑色哑光材质，还原真实环氧塑封料的视觉效果，避免纯黑材质带来的塑料感失真问题。针对直插金属引脚部分，根据不同版本的引脚长度、引脚间距分别建模，还原引脚根部与塑封体连接的过渡结构，以及引脚末端的轻微切角特征，材质上赋予镀锡金属的半哑光质感，模拟真实器件引脚的焊接面金属光泽。渲染阶段采用绿色纯色背景突出器件主体，通过多组阵列排布的方式直观展示不同引脚构型的版本差异，灯光布置采用柔和的漫反射主光源搭配侧方补光，清晰呈现金属散热片的轮廓层次与塑封体的质感区别，同时避免过度反光造成的结构细节丢失。整个建模过程严格遵循电子元器件的实际生产尺寸规范，所有结构特征均参考量产TO220封装器件的实测数据绘制，未添加冗余的装饰性结构，模型可用于电子电路装配仿真、PCB布局干涉检查、产品宣传演示素材制作等多个场景，不同引脚版本的模型可单独调用，也可组合展示，能够满足不同使用场景下的调用需求。
