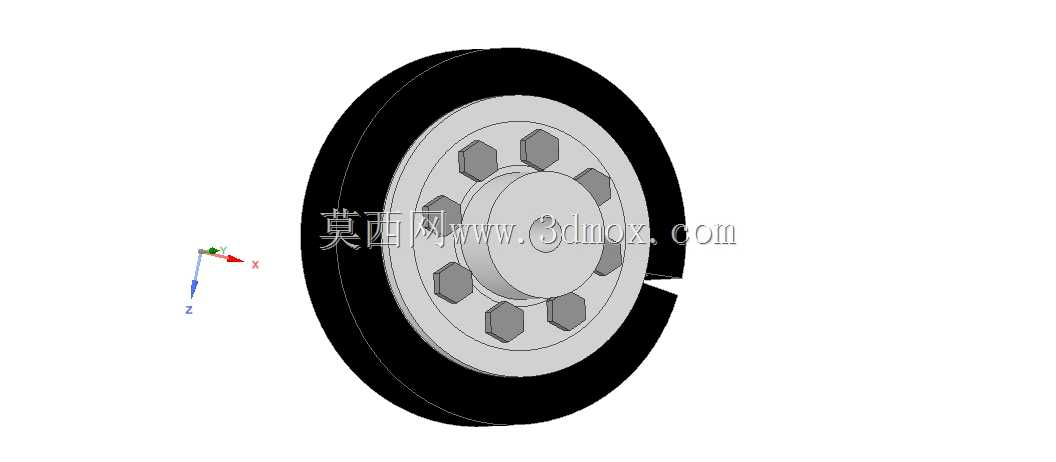

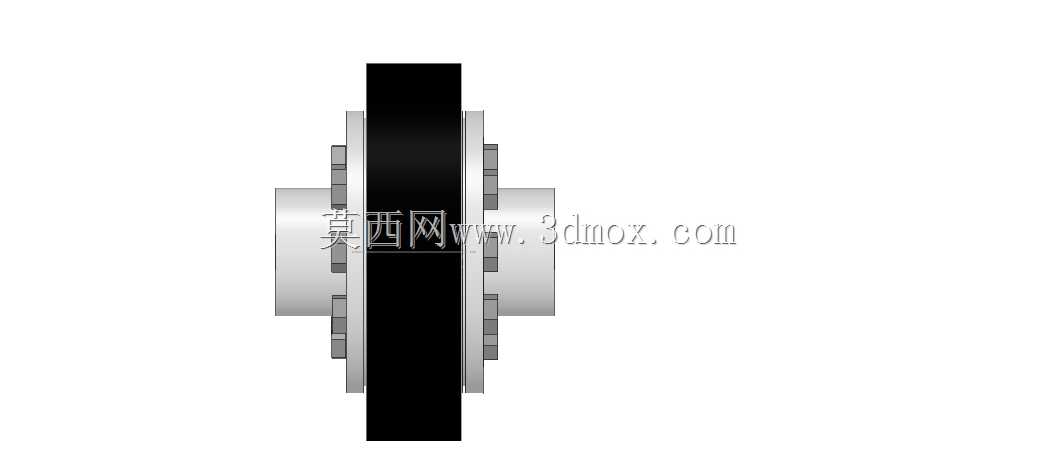

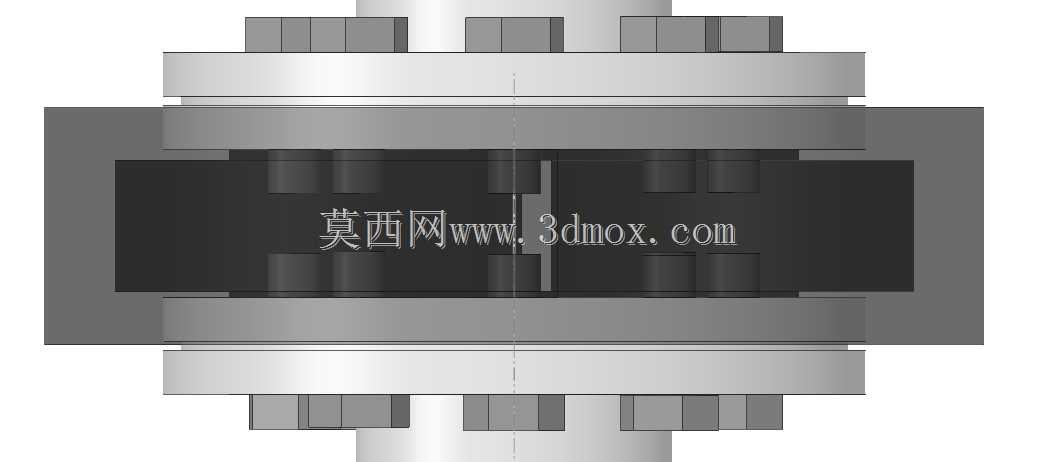

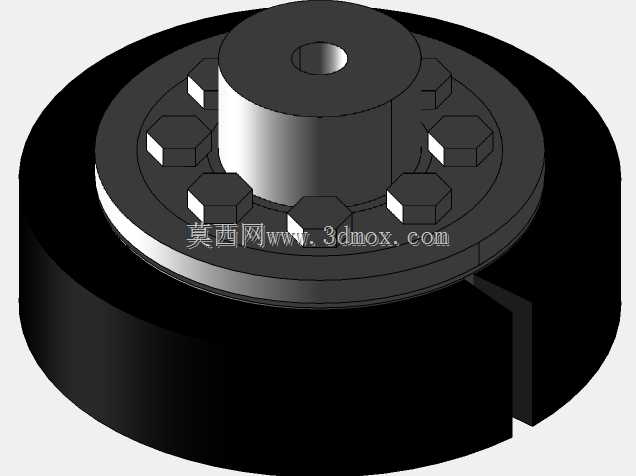

带制动轮弹性柱销联轴器结构设计

该款带制动轮结构的联轴器，主要应用于需要兼顾轴系传动与制动功能的工业传动场景，常见于起重运输设备、矿山输送机械、冶金轧制生产线以及通用机床的主传动链路中，能够在两轴存在一定安装偏移的工况下稳定传递旋转转矩，同时集成的制动轮结构可直接配套块式制动器使用，无需额外加装独立制动轮组件，有效缩减传动系统的轴向安装空间，简化设备整体布局。从实际用途来看，这类联轴器一方面承担着主动轴与从动轴之间的动力传递作用，补偿两轴因加工误差、安装偏差、承载变形以及温度变化产生的径向、轴向与角向偏移，避免轴系因附加载荷产生过早的疲劳损坏；另一方面外周集成的大直径制动轮为制动闸瓦提供了稳定的摩擦工作面，可在设备停机、紧急制动时提供足够的制动力矩，保障设备运行的安全可靠性。在功能特性设计上，该联轴器采用弹性柱销穿接两侧半联轴器的结构形式，柱销配套的弹性元件可在传递转矩的过程中吸收传动链路中的冲击振动，降低传动过程中的噪声，缓和启动、换向以及负载突变时的瞬时冲击，相比刚性联轴器具备更优的缓冲减振能力；同时制动轮与半联轴器采用一体化集成设计，相比分体装配的制动轮组件具备更高的同轴度，能够减少高速运转时的偏心振动，提升制动过程的平稳性。设计过程中，首先根据传动系统所需传递的额定转矩、最大制动转矩确定半联轴器的轮毂直径、柱销分布圆直径以及柱销的数量与直径，保证柱销的剪切强度与挤压强度满足满载工况下的使用需求；其次根据配套制动器的规格参数确定制动轮的外径、轮缘宽度以及轮缘的厚度，保证制动轮具备足够的刚度与热容量，避免长时间制动产生的热量导致轮缘变形；同时在轮毂位置设计标准的平键键槽，适配不同直径的传动轴，安装时可通过轴向锁紧结构实现半联轴器与轴的轴向固定，防止运转过程中出现轴向窜动。外形尺寸与安装边界方面，该联轴器的最大外径为制动轮的外圆直径，轴向总长度覆盖两侧半联轴器的轮毂长度与中间柱销连接段的长度，安装时需要预留足够的径向空间满足制动器闸瓦的开合行程，同时轴向需要预留一定的装配间隙，方便柱销的安装与后期维护更换，安装时需要保证两侧半联轴器的同轴度偏差在允许范围内，避免弹性柱销承受额外的附加载荷，延长部件的整体使用寿命。
