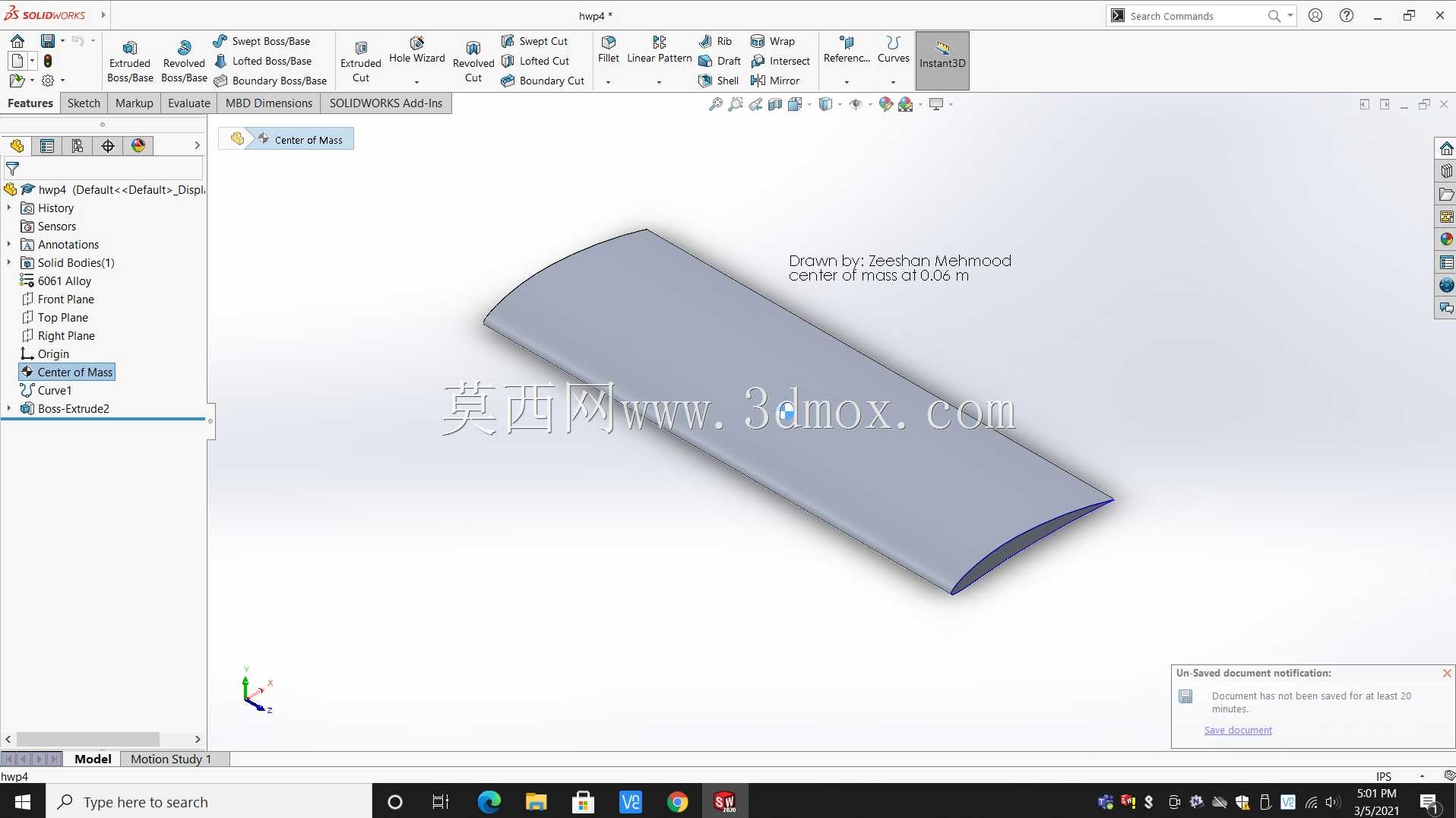

NACA6409低速高升阻比翼型结构设计

该翼型结构主要面向低速通用航空、小型无人机、低速风洞试验件等应用场景，作为固定翼飞行器的核心升力产生构件，也可适配小型风力发电机叶片的根部翼段、地面效应试验平台的升力面使用，承担飞行过程中产生升力、平衡机身重力、调整气动姿态的核心作用，直接决定飞行器的巡航效率、起降性能与低速飞行稳定性。在实际使用中，这类翼型常被应用于轻型运动飞机的主翼段、长航时固定翼无人机的外翼段，能够在较低的巡航速度下维持较高的升阻比，减少飞行过程中的能量消耗，提升续航时长，同时在大迎角飞行状态下具备更平缓的失速特性，能够降低低空低速飞行时的失速风险，提升飞行操控的安全裕度。从功能特性来看，该翼型经过气动外形优化，最大厚度位置相对靠后，能够在维持翼面结构强度的前提下，有效降低翼型的压差阻力，同时翼型前缘的曲率设计经过匹配调整，能够让来流在翼面保持更长距离的附面层附着，减少紊流区域的范围，提升升力输出的线性度，在常用迎角区间内升力系数随迎角的变化更为平稳，不会出现升力突降的问题，能够降低飞控系统的调校难度。在设计思路上，该翼型严格遵循NACA四位翼型的坐标生成逻辑，针对低速飞行的雷诺数区间对翼型的上下表面曲率分布做了适配调整，上表面的负压区分布更为均匀，能够避免局部负压过高导致的附面层分离，下表面的型线设计兼顾了结构布置空间，能够预留出机翼内部的翼梁、燃油管路、操纵拉线的安装位置，不需要额外增加翼型厚度就可以满足内部构件的排布需求。从外形尺寸与安装边界来看，该翼型模型为标准等弦长直翼段，弦长尺寸可根据实际装机需求做等比例缩放，翼段长度可根据机翼展长设计灵活截取，翼型的最大相对厚度为9%，在安装时需要保证翼型的安装角与机身轴线匹配在2到4度区间，翼根位置需要与机身翼盒的连接面做贴合匹配，保证翼面与机身的过渡顺滑，避免出现阶差导致的额外干扰阻力，同时翼段前后缘的安装公差需要控制在弦长的千分之五以内，避免外形偏差影响实际气动效率。
