四轮轮式移动承载底盘结构设计

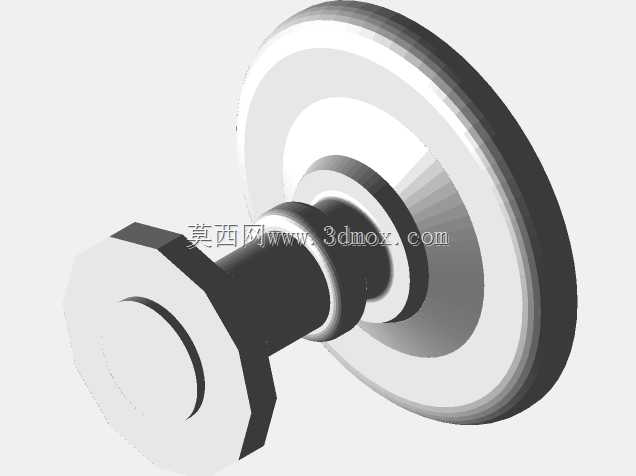

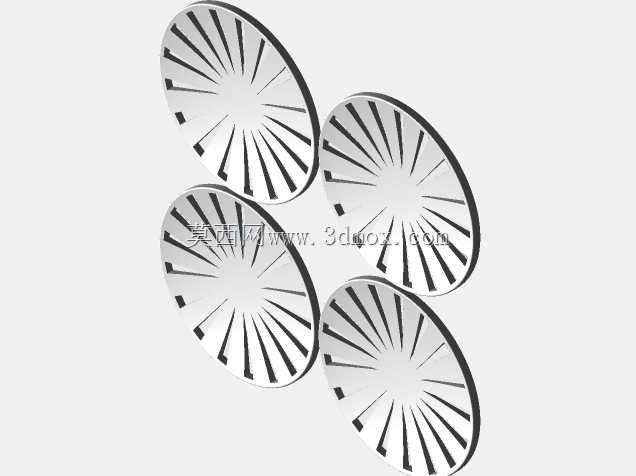

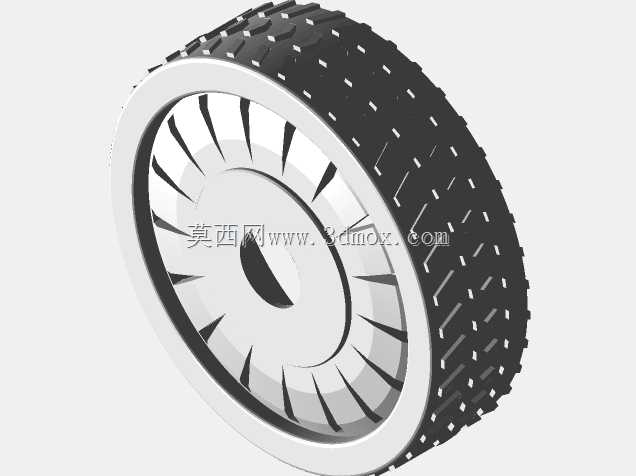

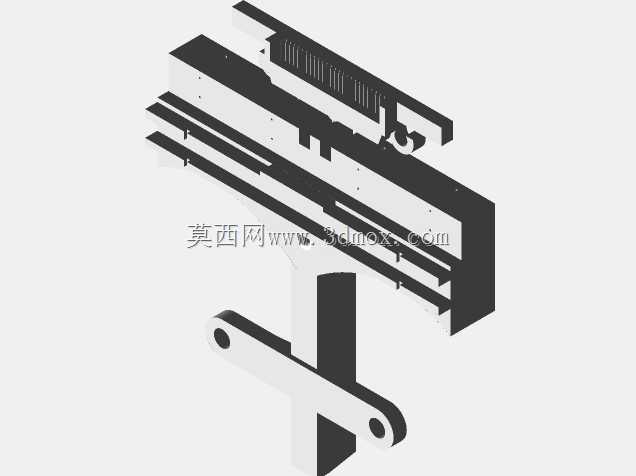

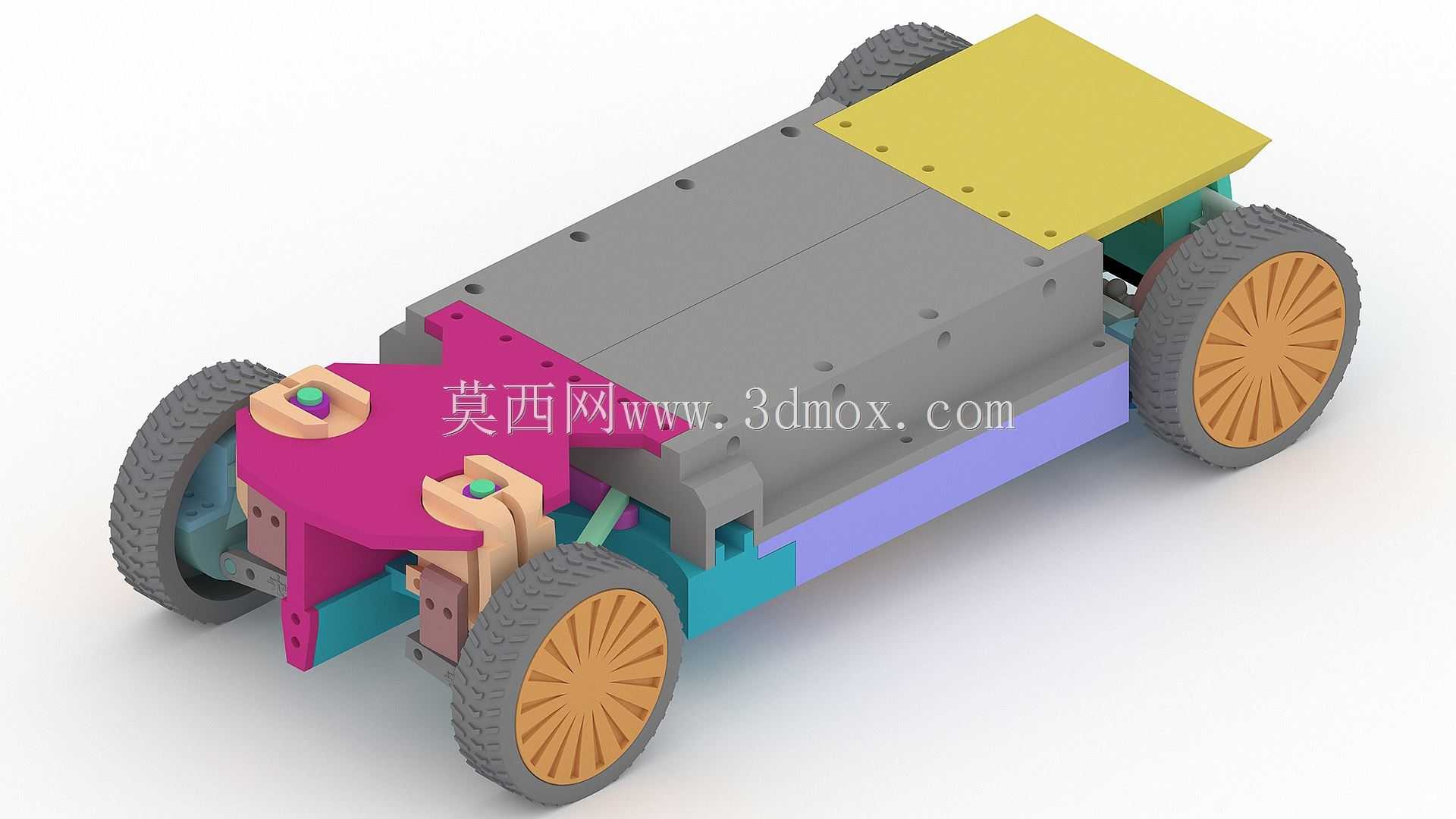

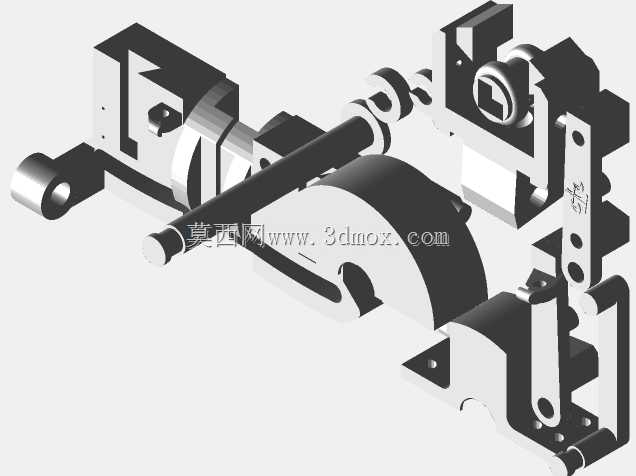

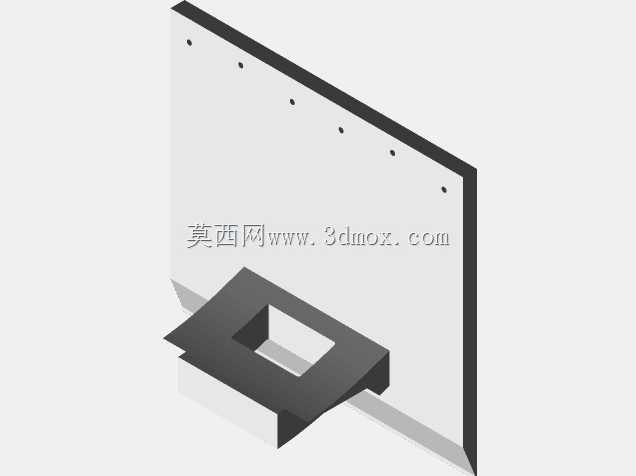

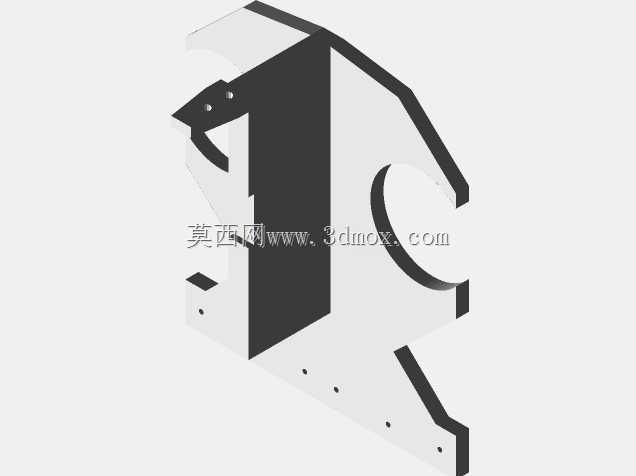

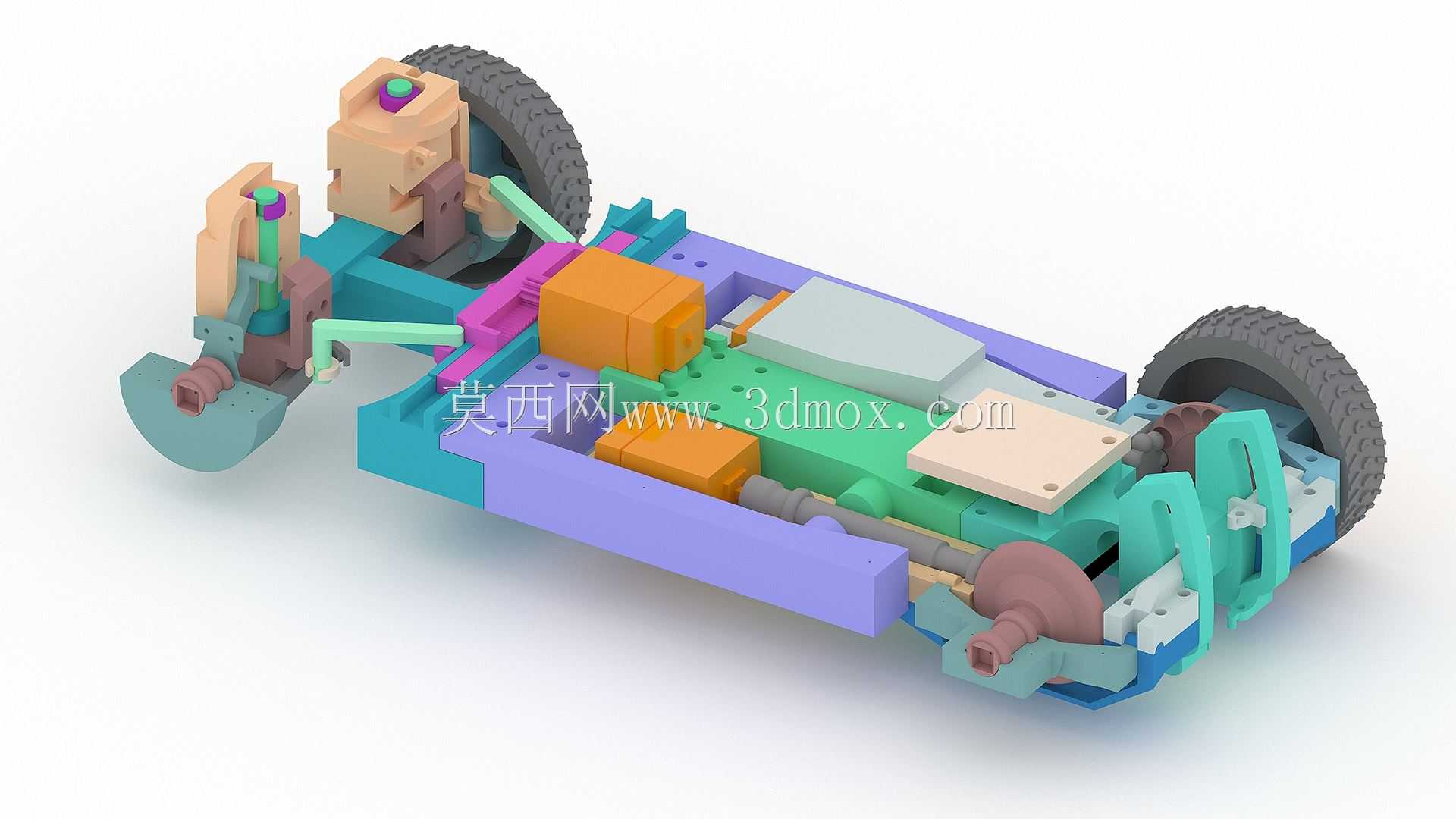

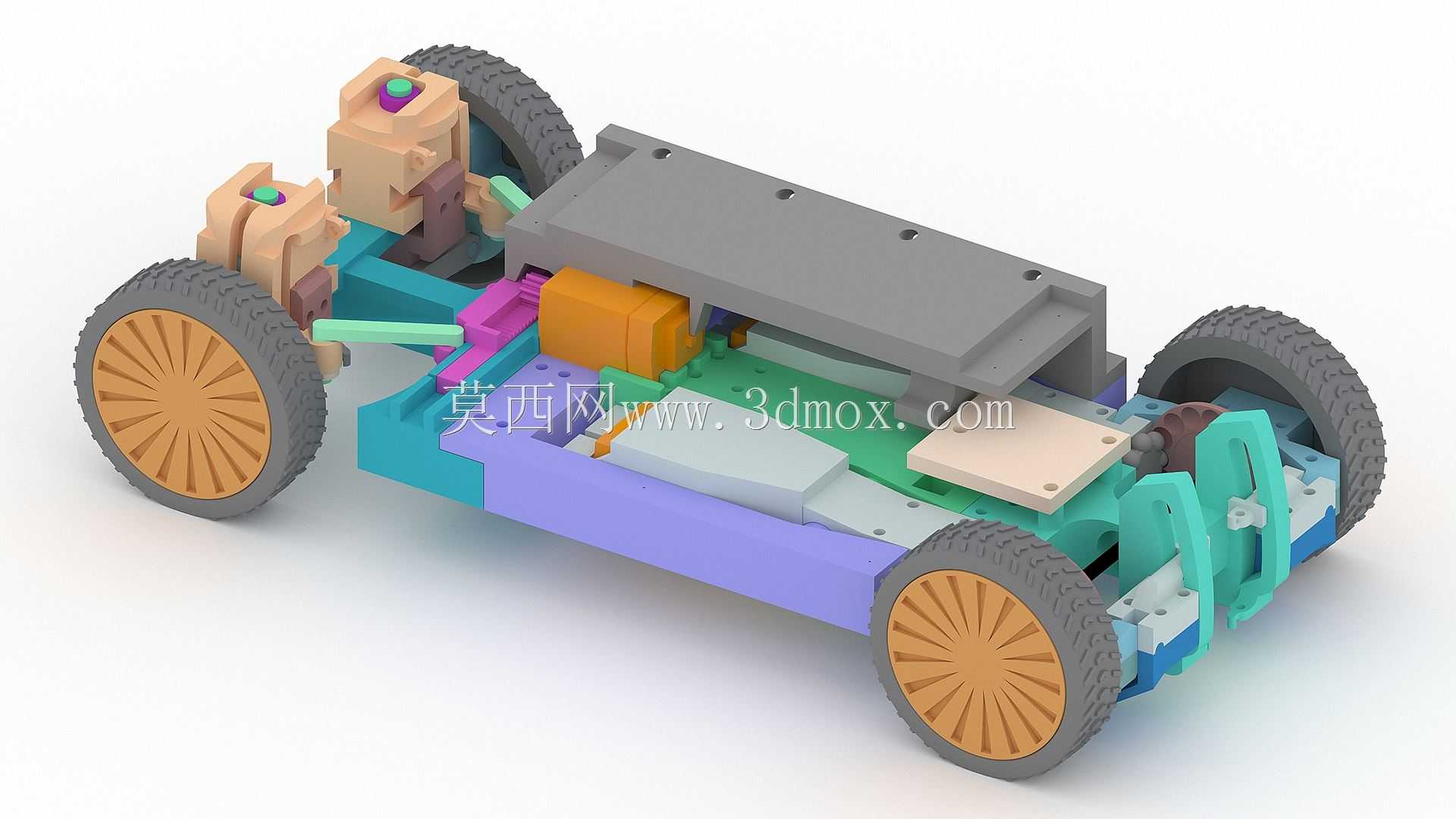

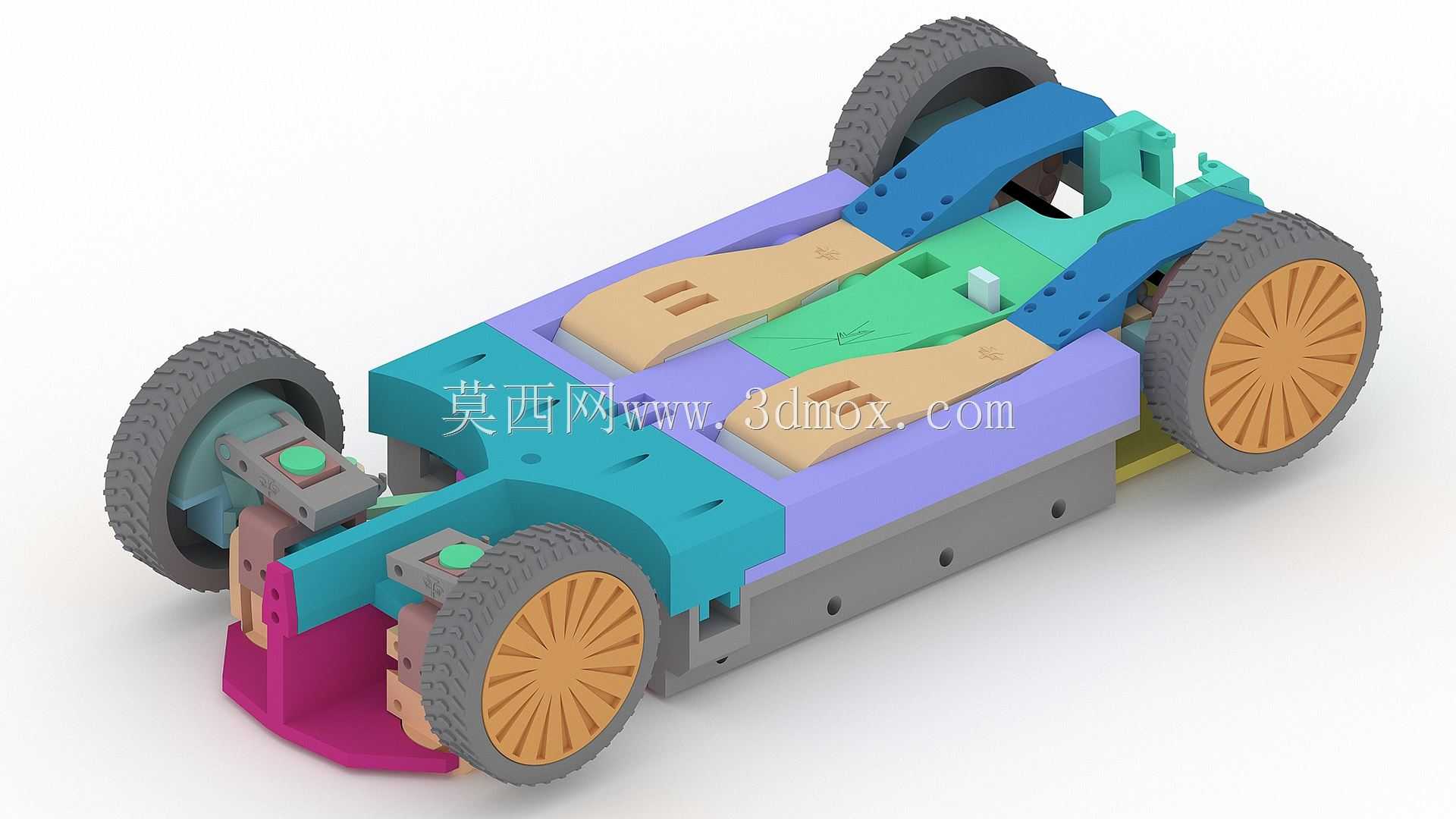

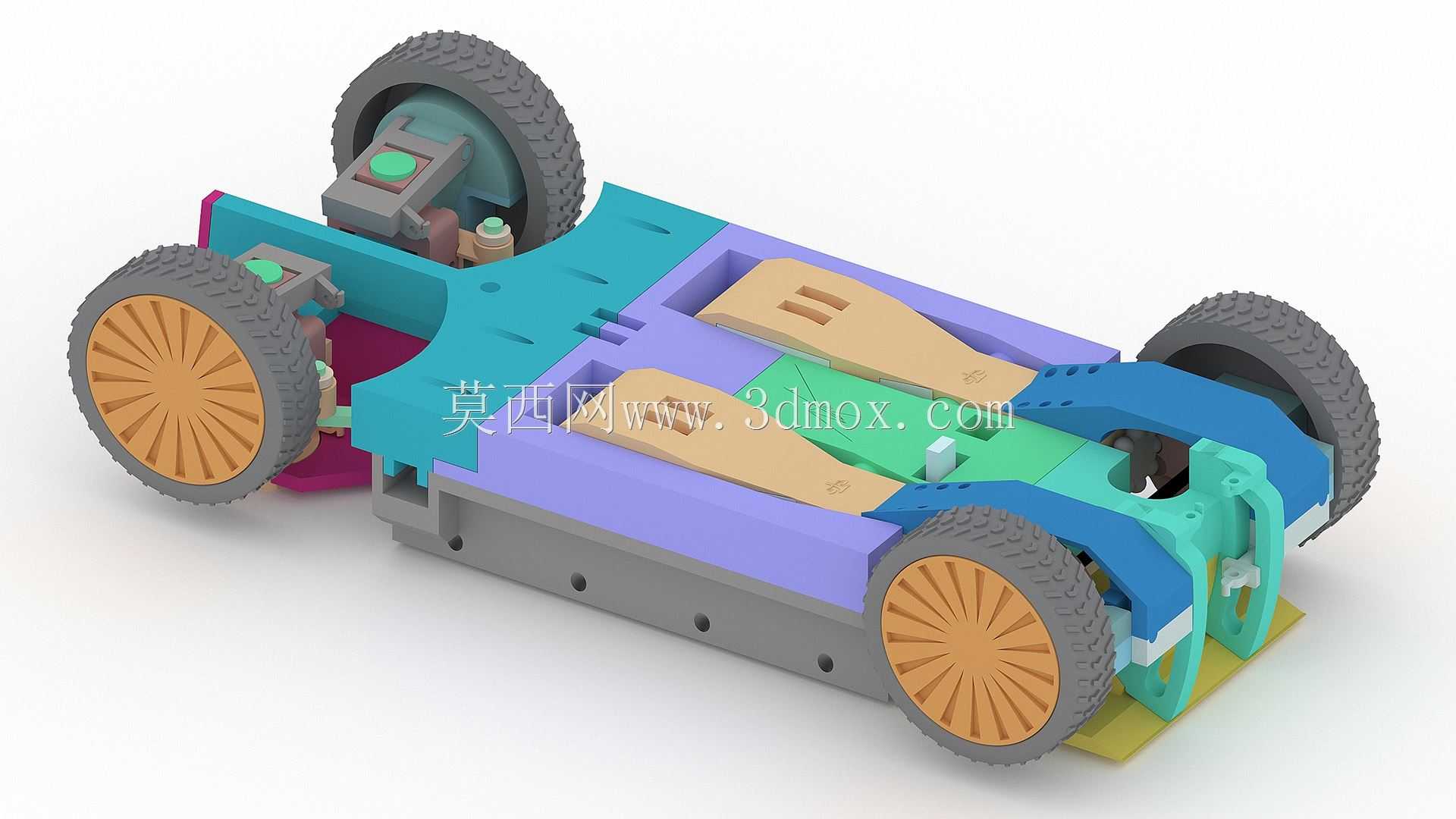

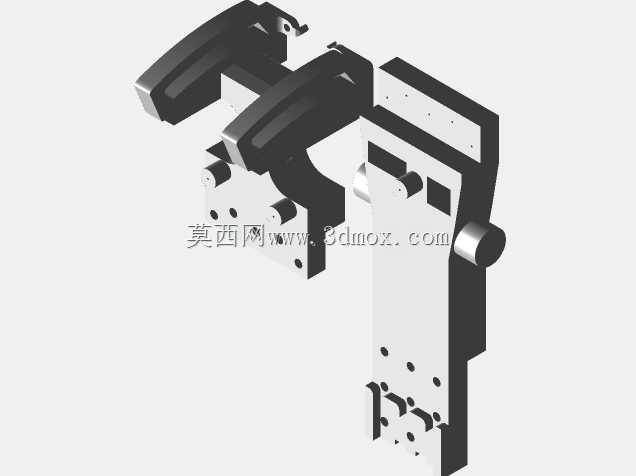

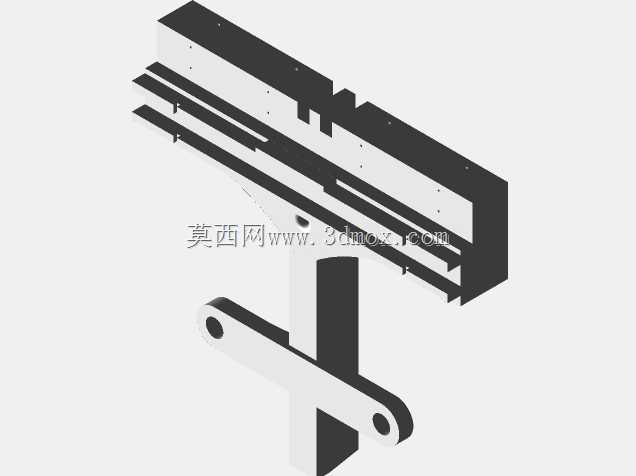

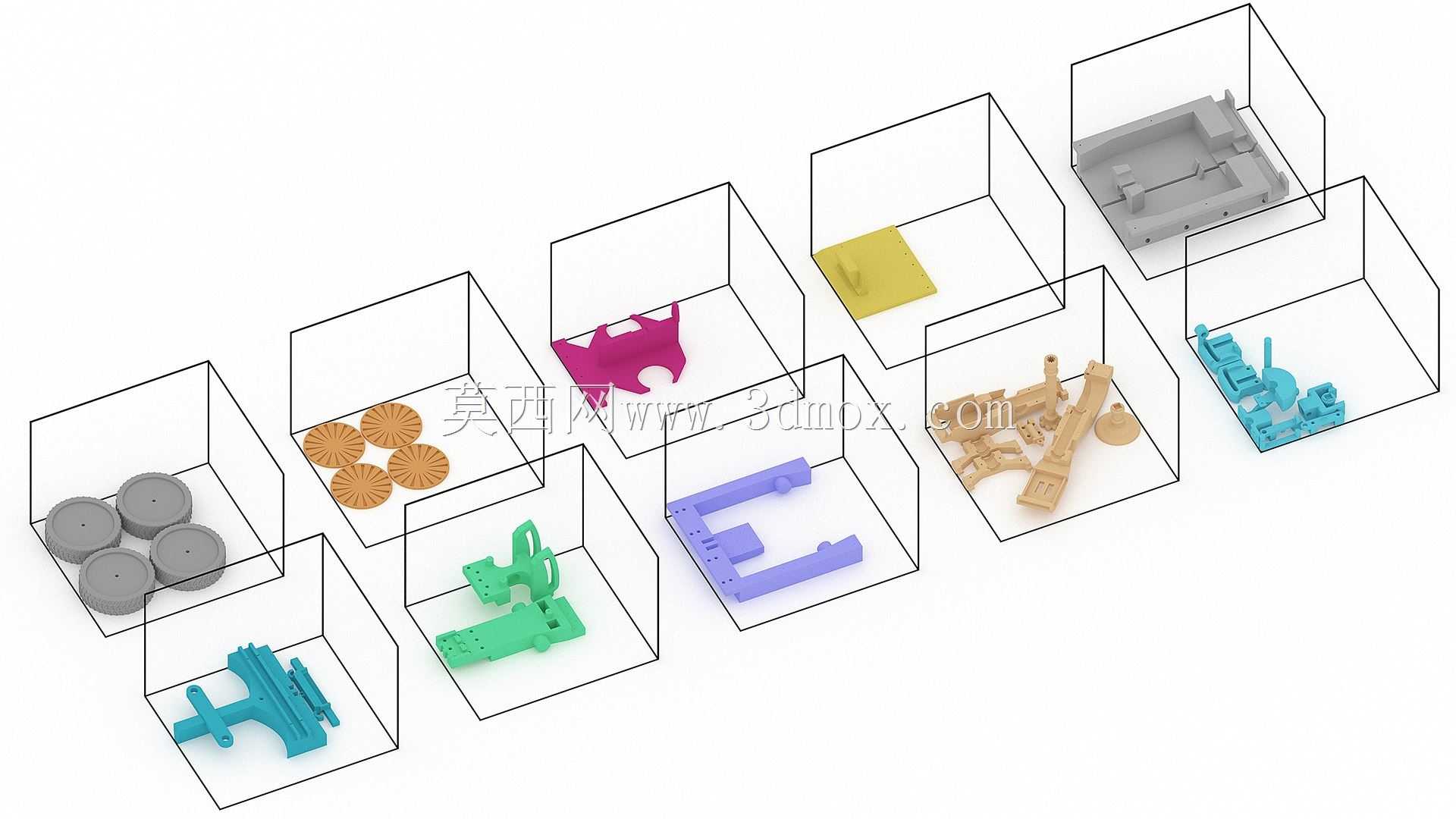

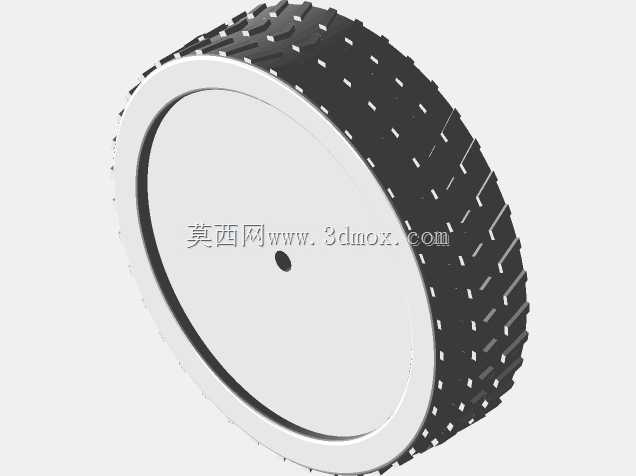

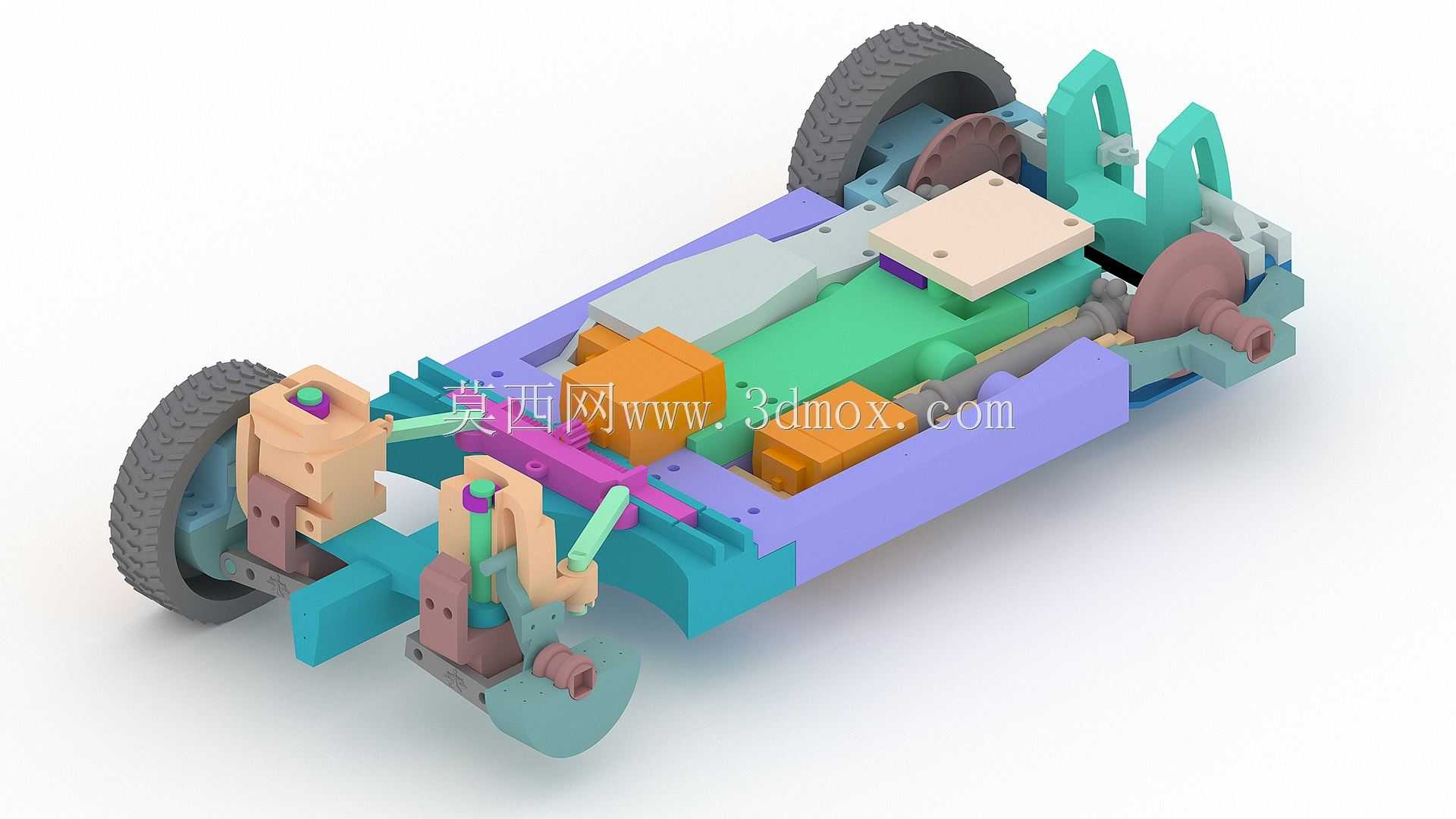

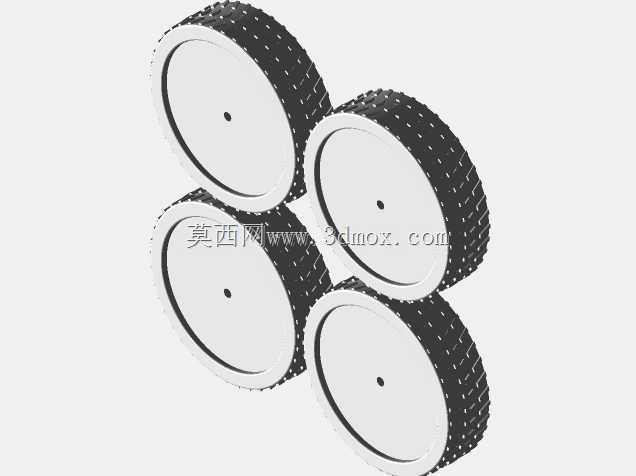

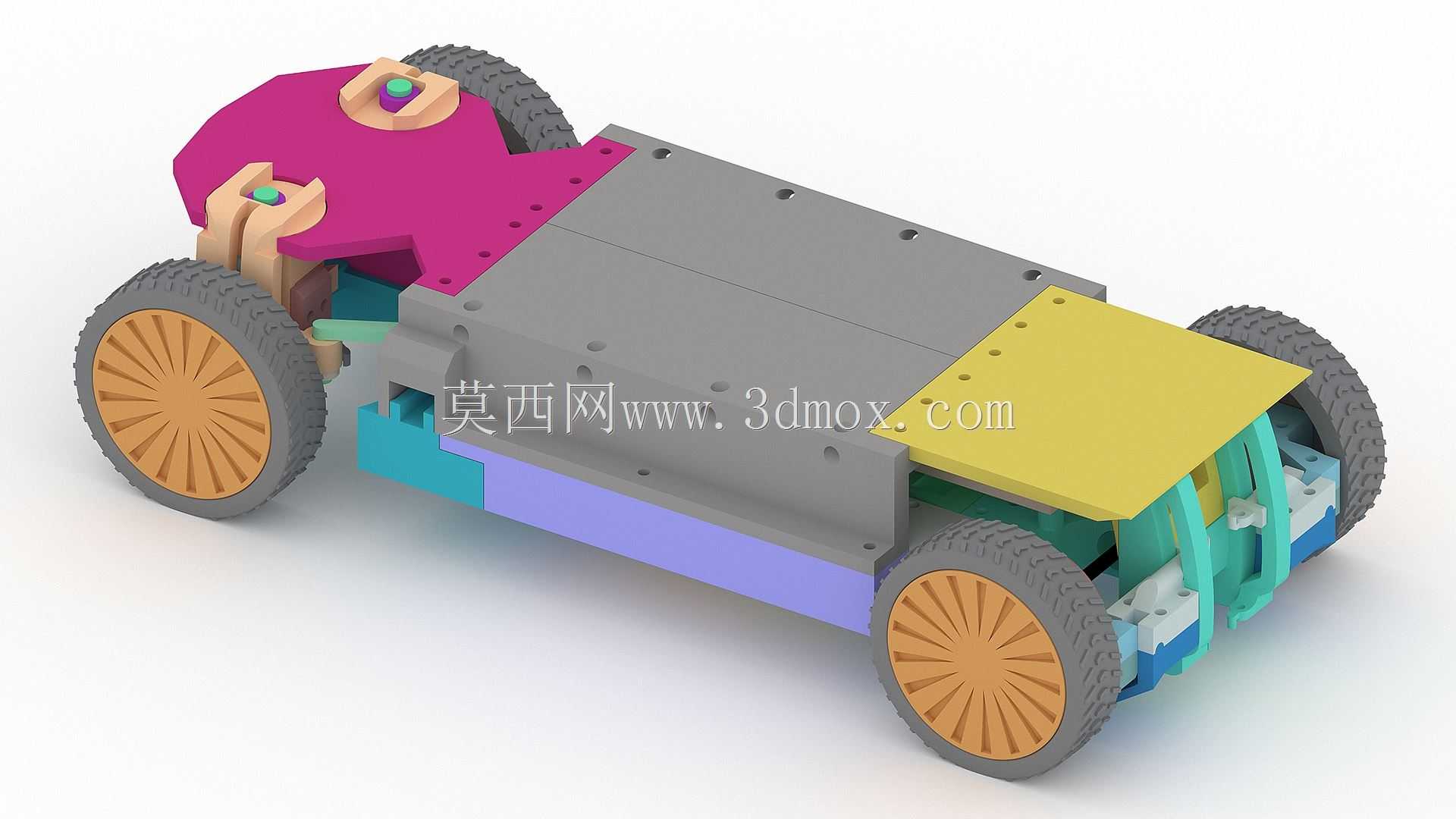

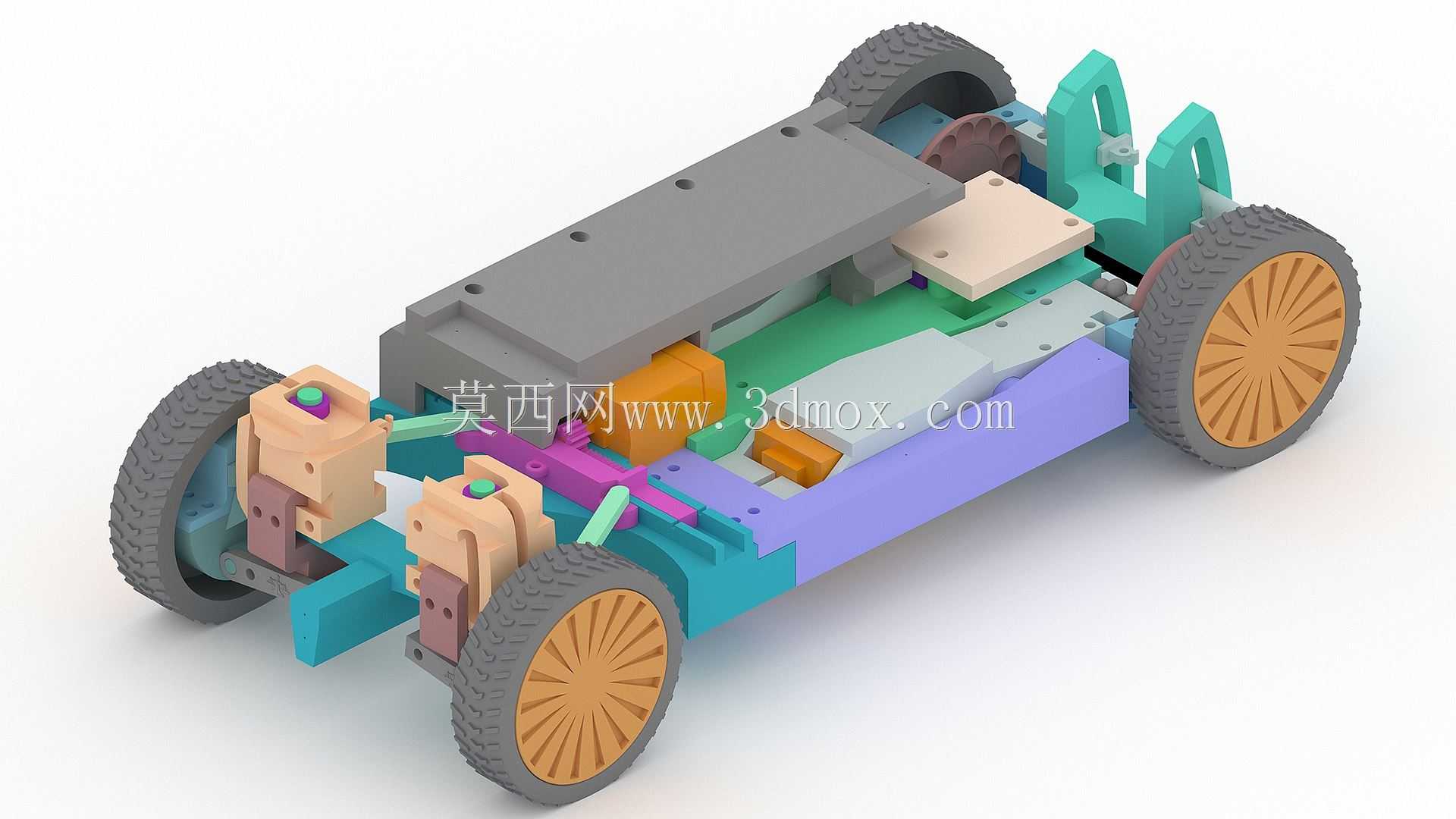

该轮式移动承载底盘主要面向狭小空间内的物料转运、巡检设备搭载、轻型作业机具承载等场景设计，可适配厂区内部短途物料配送、仓储区域小件货物周转、园区安防巡检设备搭载、教学实训移动平台搭建等多种应用需求，能够在平整硬化路面、室内环氧地坪、硬质铺装路面等常规通行环境下稳定行走，为上部搭载的功能模块提供可靠的移动承载基础。底盘整体采用分层模块化的设计思路，将行走驱动单元、承载主体框架、前端挂载接口、上部安装平面进行独立分区设计，既保证了各功能模块的装配维护便利性，也能通过统一的安装接口适配不同类型的上部搭载设备，无需对底盘主体结构进行大幅改动即可完成功能拓展。主体承载框架采用一体化的块状结构设计，内部预留了充足的走线空间与元器件安装腔体，可容纳驱动控制模块、供电单元、传感组件等核心电气部件，框架表面预留多组规则排列的安装孔位，可根据搭载需求灵活固定上部设备，上部设置的独立黄色安装板可作为重载搭载区域，通过周边的固定孔位实现大重量设备的稳定安装，避免设备运行过程中出现移位松动。行走系统采用四轮布局，搭配带防滑纹理的橡胶轮胎与一体式轮毂结构，轮胎的花纹设计可提升与地面的附着能力，减少光滑路面行走打滑的概率，轮毂与轮轴的连接结构经过受力优化，可承受额定承载范围内的径向载荷与行走过程中的小幅冲击，保证长时间行走的结构可靠性。底盘前端设置了专用的挂载连接结构，采用醒目的分色设计区分功能区域，该结构预留了多组安装孔位，可用于挂载牵引挂钩、避障传感器支架、小型作业机具等附加组件，拓展底盘的作业功能。底盘侧部的分层结构设计将不同功能的组件进行分区布置，下部的行走传动组件与上部的承载区域相互独立，避免行走过程中的振动直接传递到上部搭载设备，同时也方便后期对行走部件进行维护更换。在安装边界设计上，底盘整体轮廓方正，突出部件均控制在主体框架的投影范围内，可顺利通过宽度略大于车身宽度的狭窄通道，底部预留了足够的离地间隙，可顺利通过地面的小幅凸起、减速带等常见障碍，不会出现底盘剐蹭地面的问题；上部安装平面的孔位采用标准化间距设计，可适配常规的工业铝型材、设备安装脚座等常用连接配件，降低上部设备的安装适配难度，前端挂载结构的安装孔位采用对称布局，可兼容不同宽度的挂载配件，满足多样化的功能拓展需求。
