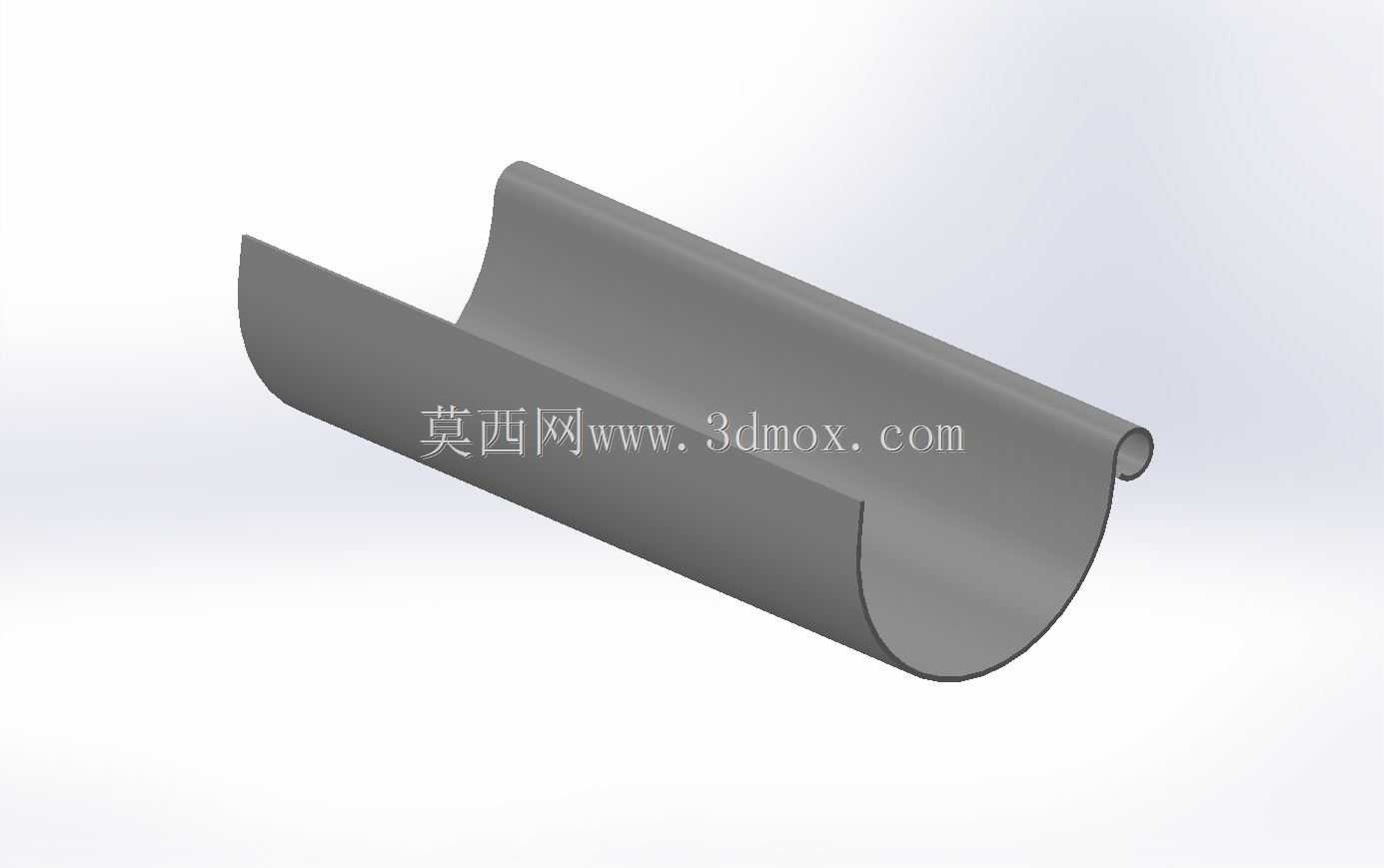

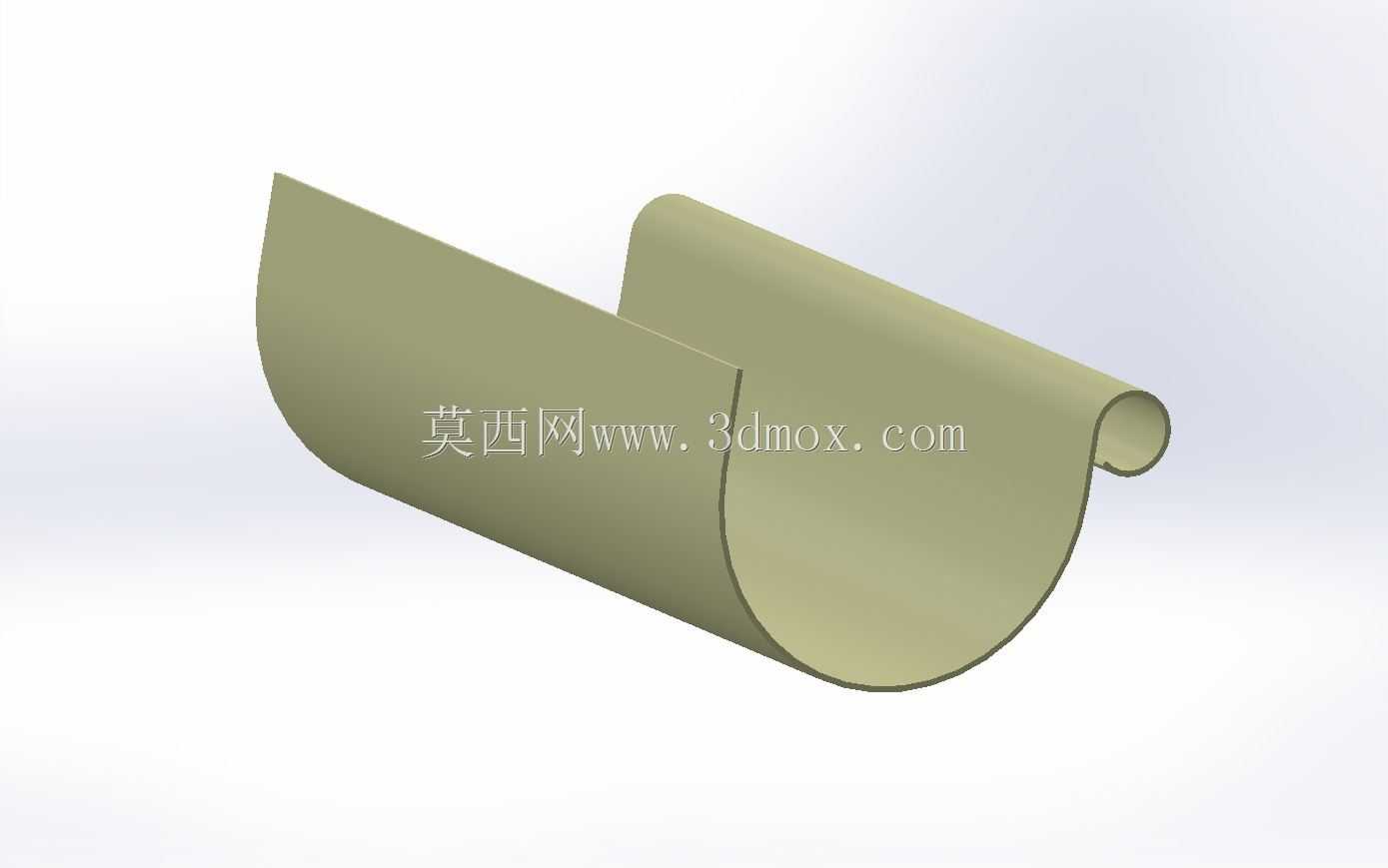

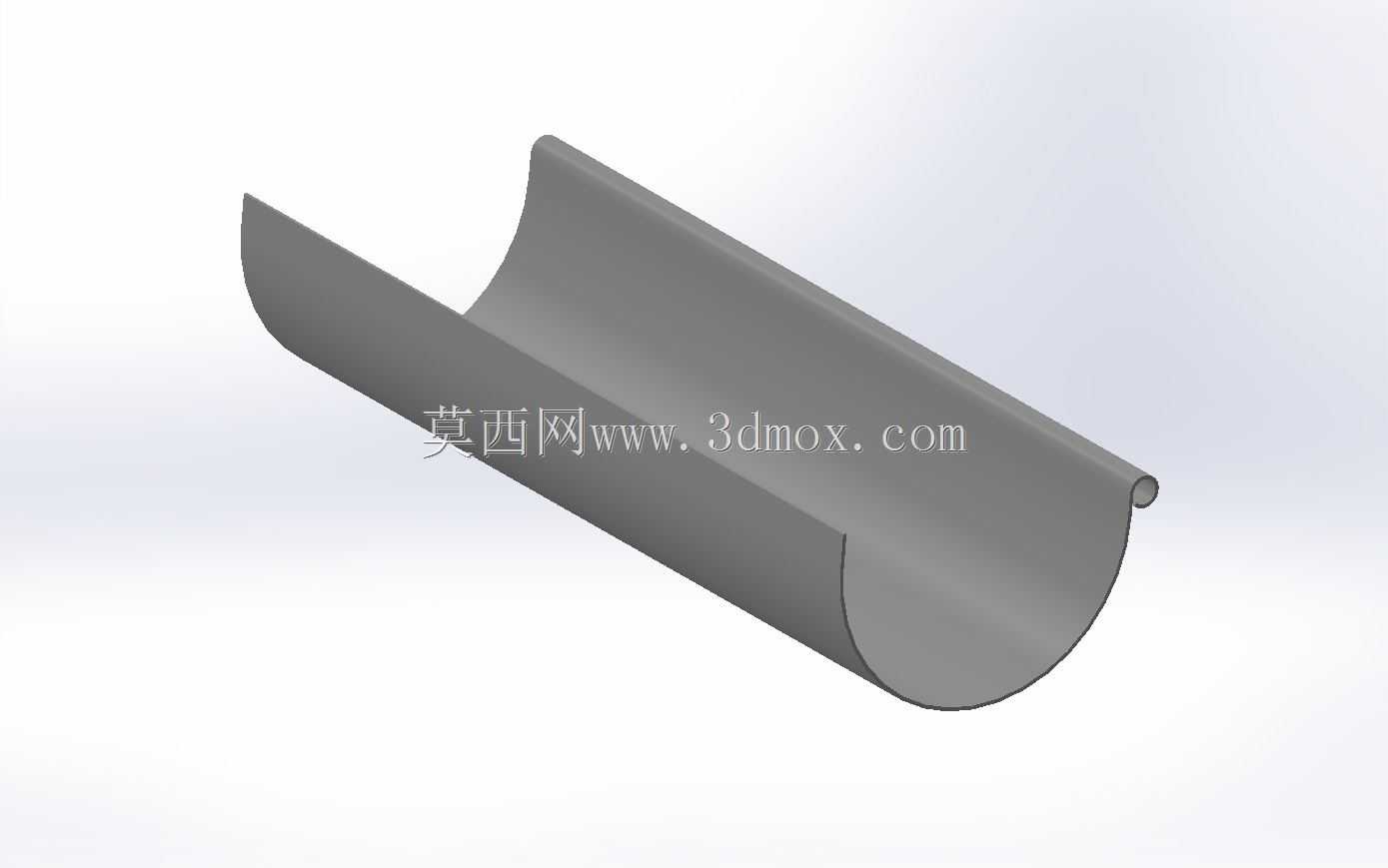

PVC材质半圆排水沟槽构件设计

这款PVC半圆排水构件主要应用于民用建筑屋面檐口排水、户外露台边缘导水、小型景观工程坡面排水以及装配式建筑外挂排水系统场景，是屋面有组织排水系统的核心导水部件，能够将屋面、坡面汇集的雨水有序引导至落水管道，避免雨水无组织流淌侵蚀墙面、浸泡建筑地基，同时也可用于农业大棚侧边导排冷凝水、工业厂房檐口排走屋面积水，适配多种需要线性导排雨水或液态介质的场景。产品采用半圆弧形的主体结构设计，这种截面形式相比矩形沟槽拥有更顺畅的水流通过性，不容易在槽内淤积杂物，弧形内壁的水流阻力更小，相同坡度下排水效率更高；构件一侧设置卷边结构，既能够提升构件整体的结构刚度，避免长距离安装时出现槽体变形塌陷的问题，同时卷边结构也可作为安装卡位，配合专用固定卡扣就能快速将沟槽固定在檐口挂条上，无需额外打孔破坏构件本体，安装效率更高；另一侧延伸出平直挡边，安装时可贴合屋面基层边缘，阻挡水流从沟槽与屋面的接缝处渗漏，提升整体密封性能。设计过程中充分考虑PVC材料的成型特性与使用工况，槽体壁厚均匀控制在合理区间，既保证构件拥有足够的抗冲击强度，能够抵御户外冰雹、坠物的冲击，也避免壁厚过大造成材料浪费、增加安装负重；槽体端部采用可拼接的适配结构，多段沟槽连接时可通过配套连接件实现无缝对接，接口处预留密封胶打胶槽，安装时填充密封胶即可杜绝接缝漏水问题。该系列构件覆盖16cm、25cm、33cm三种常用槽宽规格，不同宽度对应不同的排水汇水面积需求，小规格适配小面积雨棚、阳台排水，中规格适配普通住宅屋面排水，大规格可满足大跨度厂房、大型公共建筑屋面的大流量排水需求；安装时槽体需要保持千分之三到千分之五的纵向坡度，确保水流能够依靠重力自然流向落水口，构件的安装边界距离屋面边缘需预留2-3cm的搭接宽度，固定卡扣的间距控制在60-80cm，保证槽体长期使用不会出现下垂变形，整体结构充分发挥PVC材料耐腐、轻质、易加工的优势，相比传统金属排水沟拥有更优的抗锈蚀能力，后期维护成本更低，使用寿命更长。
