复刻1895年NG6A窄轨蒸汽机车三维设计

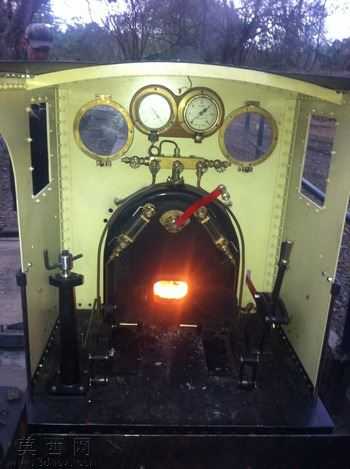

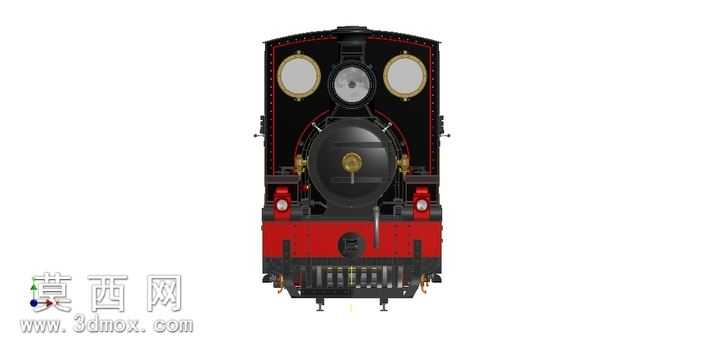

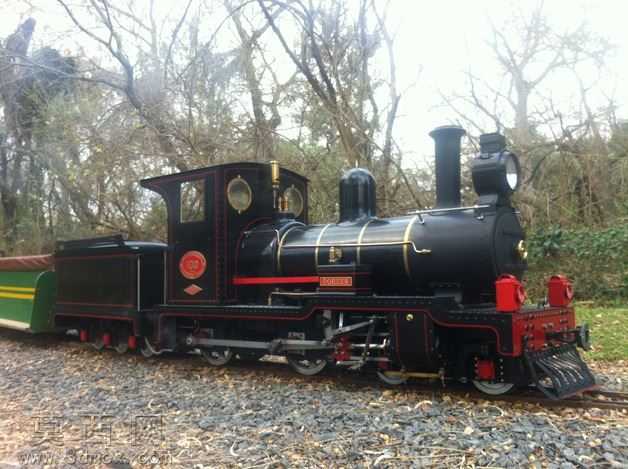

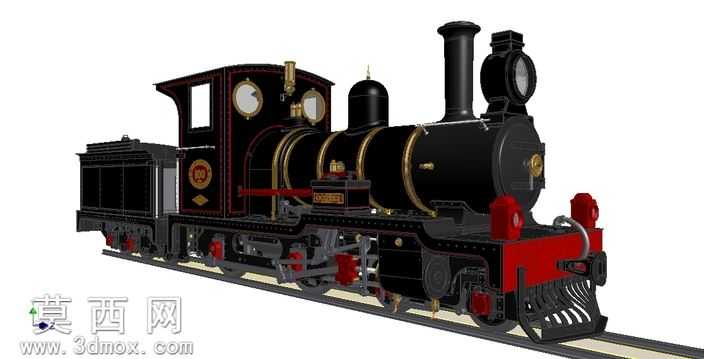

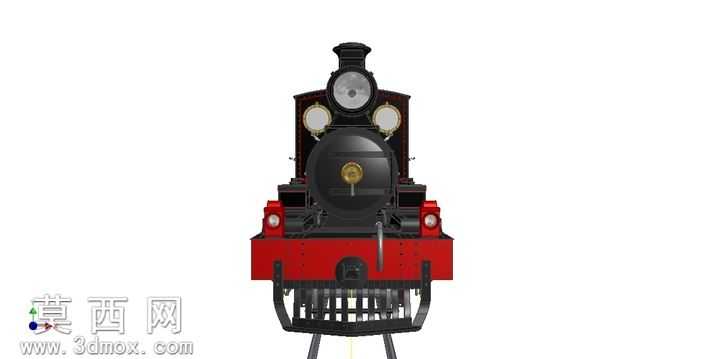

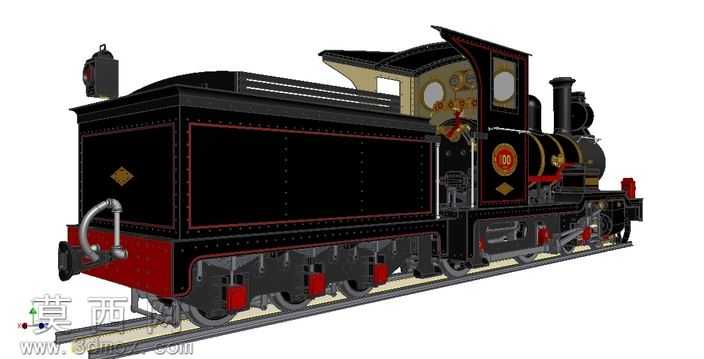

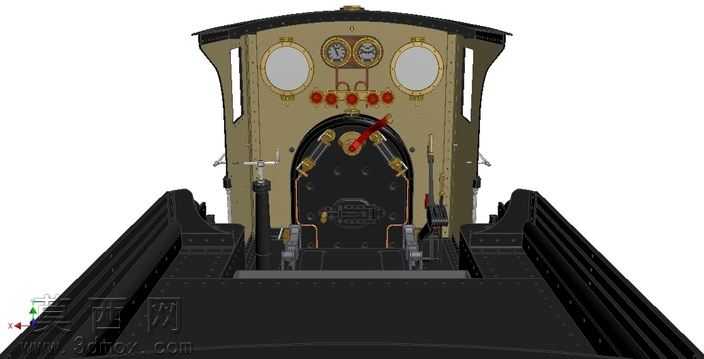

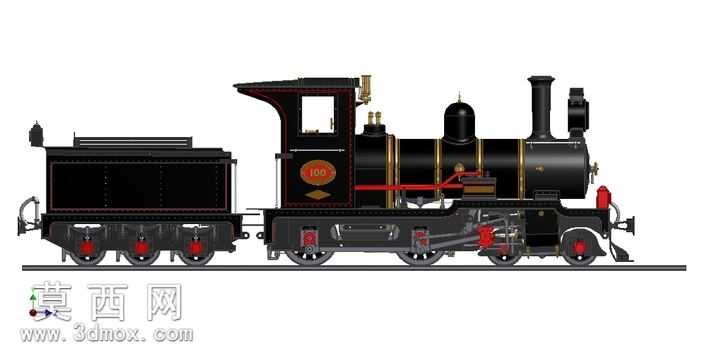

本次三维设计以1895年款NG6A窄轨蒸汽机车为原型，按照1/3比例完成全参数化建模，整体采用Autodesk Inventor完成零件建模、虚拟装配与效果渲染，在还原经典窄轨蒸汽机车复古外观的同时，对核心传动结构进行适配现代制造标准的优化设计。建模过程中首先梳理蒸汽机车的整体结构逻辑，将整车划分为走行部、锅炉部、汽机部、驾驶室、煤水车五大模块逐一拆解建模：走行部的4-4-0轴式轮对严格按照窄轨轨距参数绘制，轮辐、轴箱、连杆、曲柄等传动部件均按照实际运动关系添加装配约束，还原蒸汽机车连杆驱动轮对转动的机械逻辑，对轴承配合部位按照现代标准件参数重新设计，规避原始老式机车轴承适配性差、维护难度高的问题；锅炉主体采用曲面建模完成大直径筒体与烟箱、汽包、烟囱的衔接，表面添加铆钉阵列、金色装饰箍条等细节特征，还原老式蒸汽机车的金属铆接质感，锅炉前端的头灯、缓冲梁、排障器均按照实物比例还原，红色缓冲器与黑色主体形成鲜明视觉对比；驾驶室部分采用曲面与实体结合的建模方式，还原木质内饰边框与圆形观察窗的结构，侧面的标识徽章采用贴图与浮雕建模结合的方式呈现，兼顾视觉真实度与模型轻量化；后部煤水车与机车主体采用活动铰接约束，还原车辆通过弯道时的转动自由度，煤水车侧板、底部轮对结构与主车走行部保持统一设计风格。材质与渲染阶段，针对金属部件区分铸铁哑光黑、抛光铜饰件、红色防锈漆、橡胶轮缘等不同材质属性，调整金属粗糙度、反射率参数模拟老式机车使用后的金属质感，木质部件添加木纹纹理与轻微磨损痕迹，玻璃部件设置半透明与反射属性提升真实感，最终渲染效果完整还原窄轨蒸汽机车的复古工业美感，所有零件均保留可编辑参数，可直接用于3D打印、动画演示或复古机车文创衍生设计。
