伺服电机配套安装固定支撑支架

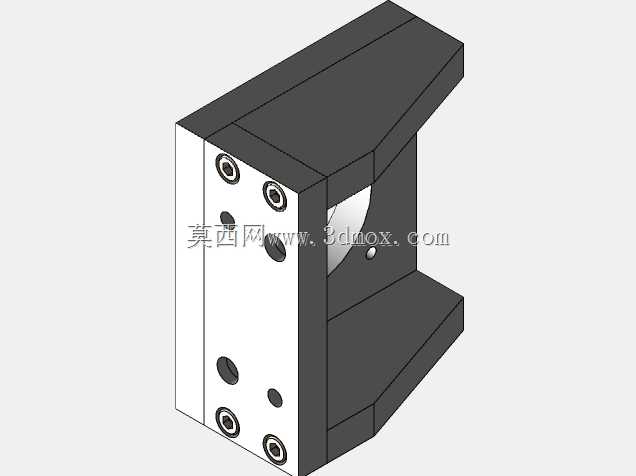

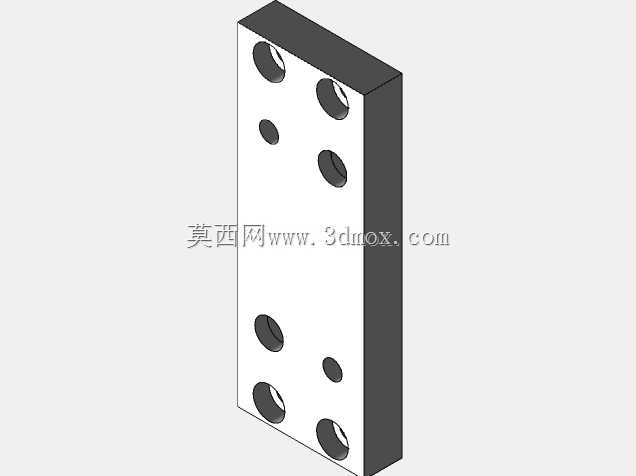

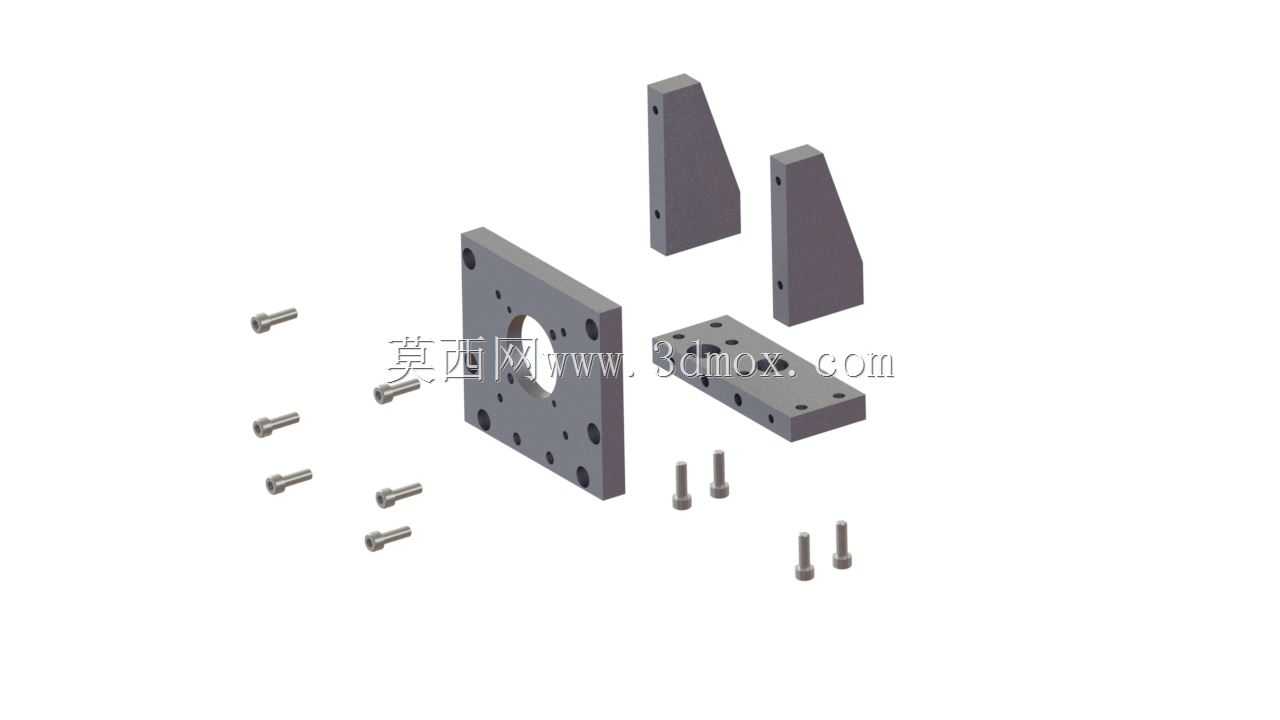

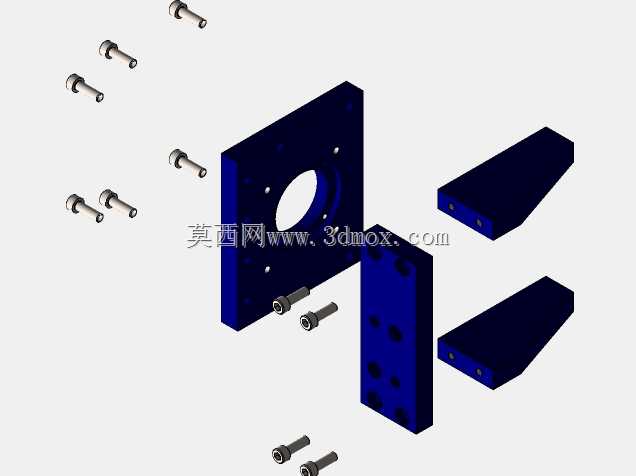

这套安装支架主要应用于工业自动化生产线、数控加工设备、非标自动化专机等需要搭载伺服电机的作业场景，核心作用是为伺服电机提供稳定可靠的安装承载基础，抵消电机运行过程中产生的振动与扭矩反作用力，保障电机输出轴与传动机构的同轴度精度，避免因安装偏移导致的传动损耗、部件磨损甚至设备故障。在实际产线应用中，该支架可适配水平安装、垂直挂载、侧装等多种电机布置方式，能够配合同步带传动、联轴器直连、齿轮传动等多种传动结构使用，广泛覆盖3C电子装配、包装输送、机床进给、机械手关节驱动等常见的伺服电机应用工位。从功能特性来看，整套支架采用分体组合式结构设计，包含主安装法兰板、侧向加强筋块、底部定位连接板以及配套的紧固螺丝组件，各部件之间通过精密的孔位对位实现快速装配，主法兰板预留了与伺服电机安装止口匹配的中心通孔以及环绕布置的电机固定螺孔，能够精准贴合电机前端安装面，保证电机定位基准的一致性；两块三角形加强筋分别布置在主法兰板的两侧，通过面接触与法兰板、底部连接板形成刚性三角支撑结构，大幅提升整体支架的抗扭、抗弯载荷能力，避免电机高速启停时支架出现形变晃动；底部连接板开设了多组长条调节安装孔，既可以在安装时微调电机的轴向位置，适配不同中心距的传动对接需求，也能兼容不同规格的设备安装基面，降低现场安装的适配难度。在设计思路上，这套支架优先兼顾了结构刚性与装配便捷性，没有采用一体化铸造或焊接的整体结构，而是选择分体机加工的形式，一方面可以降低单个部件的加工难度，保证各安装面的平面度、孔位的位置度精度，另一方面也方便后续根据不同功率规格的伺服电机，单独更换对应尺寸的主法兰板即可实现适配，无需重新制作整套支架，提升了部件的通用互换性。从安装边界来看，主法兰板的安装孔位按照常规伺服电机的安装尺寸规范设计，中心通孔尺寸可容纳电机输出轴及配套的联轴器穿过，底部连接板的安装孔间距覆盖了常见的设备型材安装面、安装板的孔位范围，整体支架的外轮廓尺寸紧凑，不会占用过多的设备内部安装空间，侧向加强筋的斜边设计也避开了周边可能存在的走线槽、传动部件等干涉位置，能够在狭小的设备舱内完成安装固定。整套支架的各部件装配完成后形成封闭的刚性受力框架，电机运行时产生的径向力、轴向力以及启停瞬间的冲击载荷，会通过主法兰板分散到两侧加强筋与底部连接板上，最终均匀传递到设备安装基面，有效避免应力集中导致的支架开裂、螺丝松动等问题，长期运行下依然能够保持安装位置的精度稳定，减少设备日常维护中对电机安装位的校准工作量。
