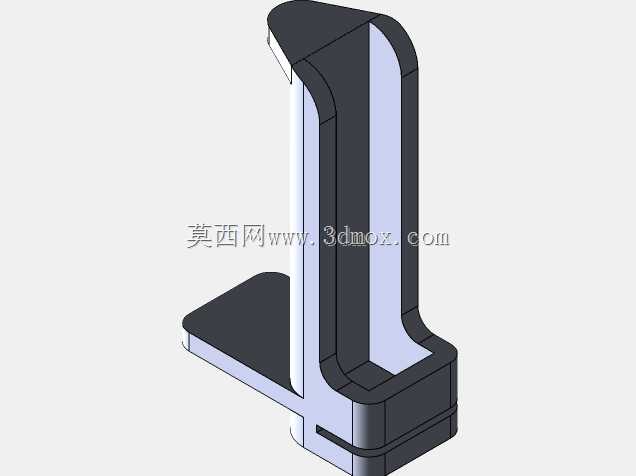

弗莱门图塔马克L型立式支撑结构件

该L型立式支撑结构件主要应用于小型工业设备、桌面级工装夹具以及轻型检测装置的承托安装场景，可作为设备侧装支撑、立式载物托架或是小型功能模块的安装基座使用，在轻工装配工位、实验室检测台架、小型自动化工作站中都能适配对应的安装需求，能够为搭载的功能部件提供稳定的竖向支撑与水平承托面，避免搭载部件出现晃动、偏移的问题，保障配套设备运行时的位置精度。从实际用途来看，该构件可直接通过底部水平板的安装孔位固定在工作台面、设备侧壁或是型材框架上，竖向立板的内侧空腔可用于布设配套的线缆、小型气路管路，顶部的斜切端面可适配对应形状的功能模块安装，既可以单独作为支撑托架使用，也可以作为成套设备中的内置支撑骨架，承担竖向载荷与水平方向的限位作用，整体承载能力适配10kg以内的轻型部件搭载需求，完全满足小型工业配件、桌面工装的使用载荷要求。在功能特性上，该构件采用一体化弯折式结构设计，底部水平承板与竖向立板之间采用大圆角过渡衔接，能够有效避免直角衔接处的应力集中问题，提升构件整体的抗弯折、抗形变能力；立板采用半开放的空腔式结构，在保证整体结构强度的前提下大幅降低了构件自身重量，同时空腔内壁预留的限位卡槽可用于固定内置的线路、管路，避免线缆晃动干涉其他部件运动；立板外侧做了等厚的加强筋结构设计，从底部承板一直延伸至立板顶部，进一步提升了竖向支撑的抗扭性能，即使长期承受偏载载荷也不会出现立板歪斜的问题。从设计思路来看，该构件优先考虑了安装适配性与结构可靠性的平衡，整体采用对称式的布局设计，安装孔位采用通用的间距规格，可直接适配标准铝型材、工作台面的预留孔位，不需要额外做转接件加工；边角位置全部做了圆角钝化处理，既避免了安装过程中尖锐边角划伤操作人员，也能够减少应力集中带来的结构断裂风险；空腔结构的设计同时兼顾了减重与走线需求，让构件在作为支撑件使用的同时，还能承担部分线缆收纳整理的功能，优化配套设备的内部布局。在外形尺寸与安装边界上，该构件整体竖向高度为150mm，底部水平承板的长度为80mm、宽度为60mm，立板厚度为8mm，底部承板厚度为10mm，安装孔位中心距侧边的距离为10mm，适配M6规格的安装螺栓；安装时需要预留的水平安装空间不小于100mm*80mm，竖向空间不小于160mm，构件后侧与安装立面之间不需要预留额外间隙，可直接贴装固定，整体占用空间紧凑，不会过多挤占工作台或是设备内部的安装空间，适配空间受限的安装场景。
