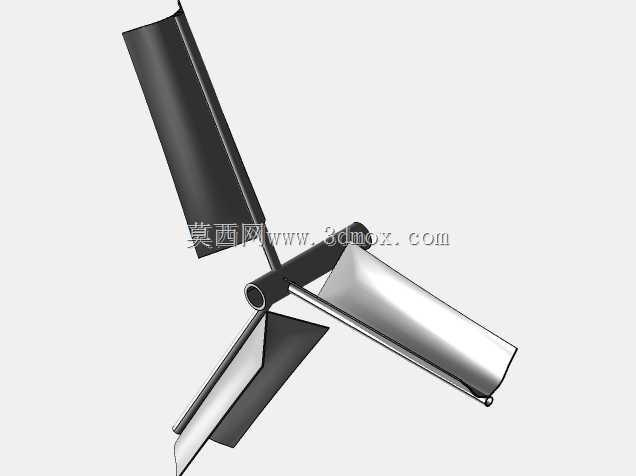

改进结构萨伏纽斯型垂直轴风力涡轮叶片

这款垂直轴风力涡轮叶片针对传统萨伏纽斯型风轮的性能短板做了定向结构优化，主要面向分布式离网供电场景下的小型风能采集需求，可适配牧区户用供电、海岛监测站点供电、城市路灯补能、野外环境监测设备供电等多种对低风速启动性能要求较高的应用场景，无需复杂的对风偏航结构即可捕捉任意方向来流的风能，适配复杂多变的近地面风场环境。

从实际用途来看，该叶片作为垂直轴风力机的核心做功部件，负责将流经叶片表面的空气动能转化为风轮旋转的机械能，进而带动后端发电模块输出电能。相比传统萨伏纽斯风轮，优化后的叶片结构有效降低了风轮回转过程中的负向风阻，提升了不同风速下的扭矩输出稳定性，在3m/s左右的低风速条件下即可实现自启动，拓宽了风能采集的风速适用区间，同时降低了风轮运转过程中的气动噪音，更适合靠近人居场景的小型风电项目使用。

在功能特性上，该叶片采用曲面与折面结合的复合翼型结构，回转过程中迎风侧叶片可最大化兜获来流风的推力，背风侧叶片通过折边导流结构减少气流对叶片回转的反向阻力，同时多叶片交叉布置的结构让风轮在任意来流角度下都能获得连续稳定的扭矩输出，不存在传统水平轴风机的对风死角，也无需加装偏航驱动结构，大幅降低了整机的结构复杂度与后期维护成本。叶片根部采用中空轴套连接结构，可直接套接在风轮中心主轴上，配合径向支撑杆完成整体固定，安装流程简单，连接强度可靠，可承受长期户外交变风载的冲击。

设计思路上，这款叶片没有沿用传统萨伏纽斯风轮的纯半圆筒形叶片构型，而是在半圆筒曲面的基础上增加了端部折边导流结构，通过调整折边的角度与长度，引导气流在叶片背风侧形成稳定的附壁流，减少气流分离带来的能量损耗，同时优化了叶片与中心轴的连接臂布局，让连接臂在起到结构支撑作用的同时，也能辅助引导气流流向做功叶片，进一步提升风能利用效率。整体结构没有复杂的异形曲面，加工成型难度低，可采用钣金折弯、滚压成型等低成本工艺实现批量生产，适配小型风电设备的成本控制需求。

在外形尺寸与安装边界上，该风轮整体为中心对称结构，径向尺寸适配100W-500W功率段的小型垂直轴风机，叶片轴向长度与回转直径的比例经过优化，既保证了足够的迎风扫风面积，又避免了叶片过长带来的结构震颤问题；中心连接轴的孔径适配行业通用的小型风机主轴规格，安装时无需对主轴做额外改造，叶片与支撑臂的连接点位预留了通用安装孔位，可适配不同规格的紧固件，整体安装空间占用规整，无外凸的尖锐结构，可配套防护网使用，进一步提升户外使用的安全性。
