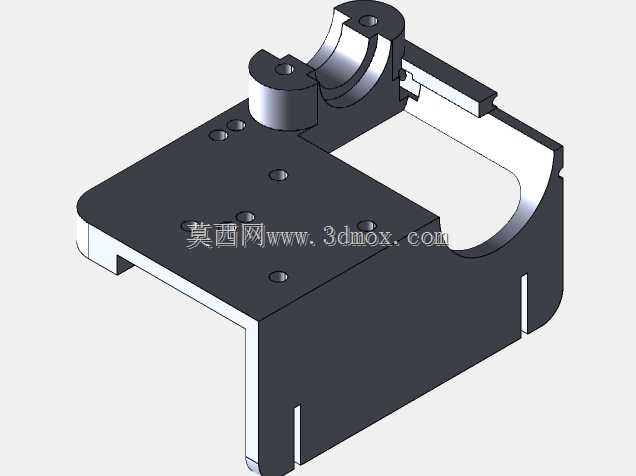

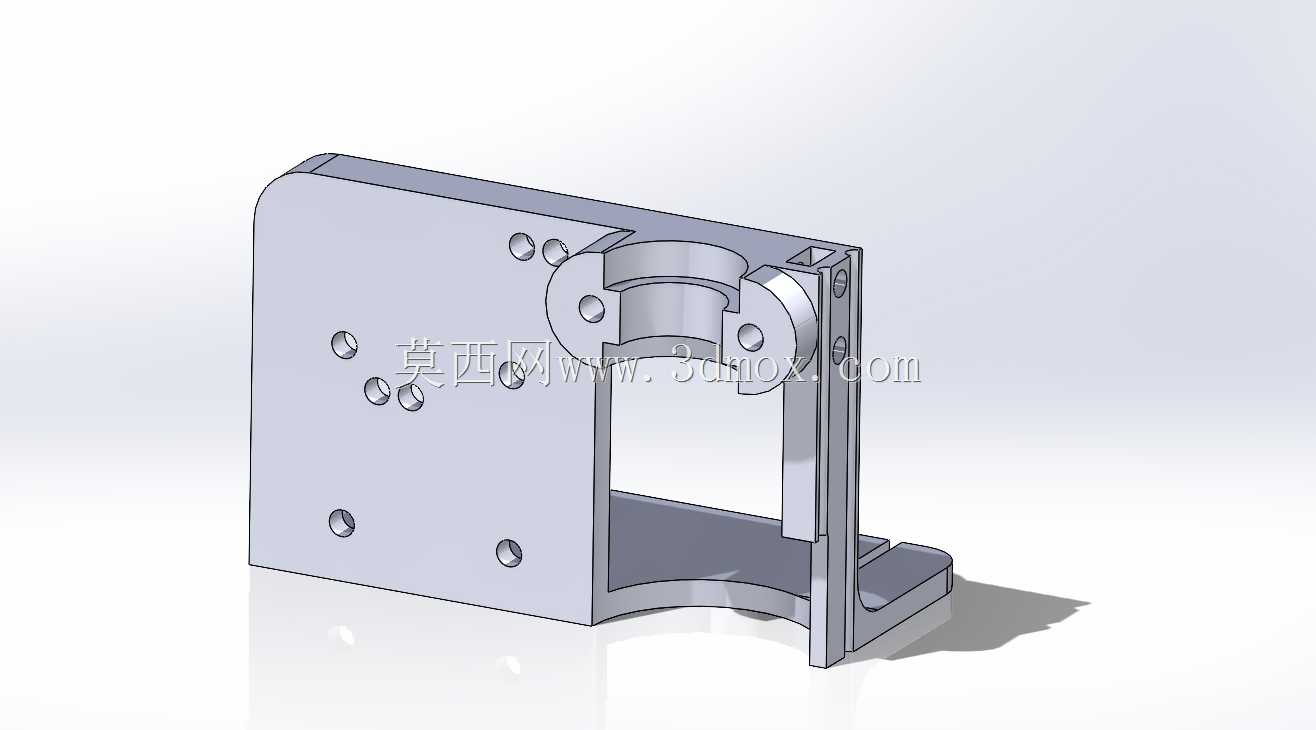

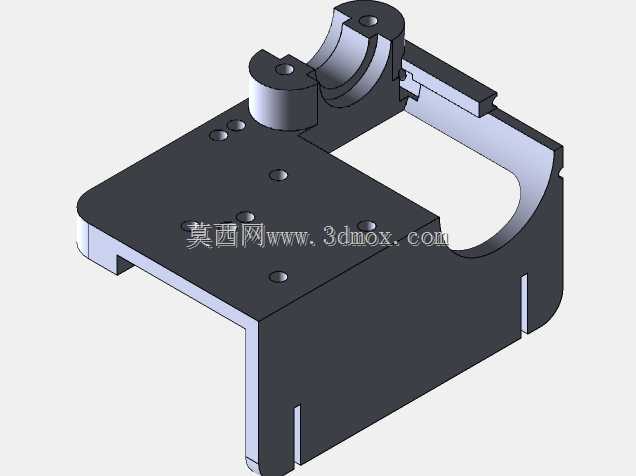

适配E3DV6与BLtouch的MGN12导轨X托架

这款X托架是面向桌面级FDM3D打印设备定制开发的核心运动端安装承载部件，主要应用于采用MGN-12规格直线导轨作为X轴运动导向结构的DIY改装或定制化3D打印机场景，承担着热端组件、调平传感器、散热风道的集成安装与运动定位功能，是连接X轴运动滑块与挤出端功能组件的关键衔接结构。在实际设备运行过程中，托架需要跟随X轴滑块做高频往复直线运动，既要保证所搭载的热端喷嘴与打印平面保持稳定的垂直相对位置，也要为BLtouch自动调平传感器提供精准的安装基准，确保传感器探针的探测点与喷嘴位置的偏移量固定可控，同时还要为热端散热风扇预留稳固的安装位置，避免高速运动过程中部件出现松动、移位，保障打印过程中出料顺畅、调平数据准确，减少打印过程中出现的层纹偏移、调平失效、散热不足导致的堵头等常见问题。在功能特性设计上，这款托架采用一体化集成式的结构布局，将热端夹持位、传感器安装位、风扇固定位、导轨连接位整合在单一结构件上，减少了多零件拼接带来的累积装配误差。热端夹持位采用环抱式限位结构，能够牢牢固定E3D V6规格热端的散热柱体，避免热端在长时间高温工作、快速往复运动中出现转动或下沉；BLtouch安装位预留了标准的传感器固定孔位，安装后传感器探针的位置与喷嘴的水平偏移量符合常规3D打印固件的预设偏移参数，无需用户反复测量校准偏移值；导轨连接面采用平面贴合设计，能够与MGN-12导轨的滑块安装面完全贴合，保证安装后托架整体与导轨运动方向保持垂直，避免热端出现倾斜导致的打印件垂直度超差。设计思路上，这款托架充分考虑了MGN-12导轨的安装孔位标准，采用4个M3规格的安装孔位，适配20mmx20mm孔距的MGN-12滑块安装标准，无需对原有导轨滑块进行打孔、改装等破坏性操作，用户可以直接使用标准M3螺丝将托架固定在滑块上。整体结构在保证结构强度的前提下，对非受力区域做了镂空减重处理，尽可能降低X轴运动端的整体负载，减少X轴电机的驱动负荷，提升高速运动时的响应速度，降低运动过程中的惯性冲击，让X轴运动更加平稳顺滑。在安装边界与尺寸设计上，托架的整体轮廓充分考虑了3D打印机X轴的运动行程限制，安装后不会与X轴两端的限位块、机架型材发生运动干涉，各部件的安装位置经过合理排布，热端喷嘴的伸出长度、风扇的吹风角度、BLtouch探针的伸缩行程都经过匹配验证，安装后各部件不会出现位置冲突，散热风扇的出风方向能够精准覆盖热端的散热鳍片区域，保证热端高温区与低温区的温度隔离，避免热量上传导致的耗材提前软化堵头；BLtouch探针的最低探测位置略低于喷嘴尖端，能够在不触发探针过压的前提下完成打印平台的多点高度探测，同时在打印过程中探针会抬升至安全高度，不会与打印件、打印平台发生刮碰。
