多工位联动式机械限位锁止组件结构

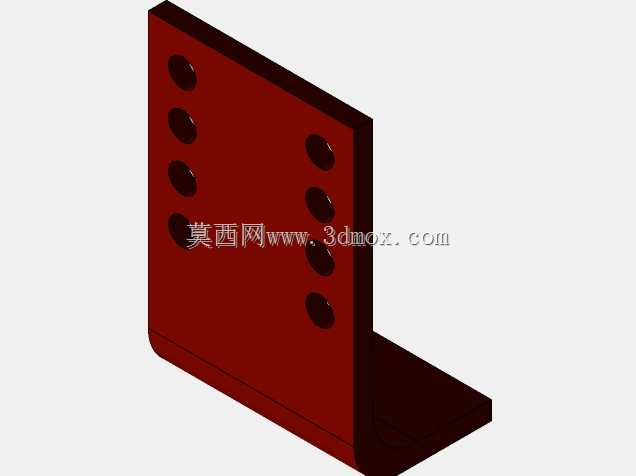

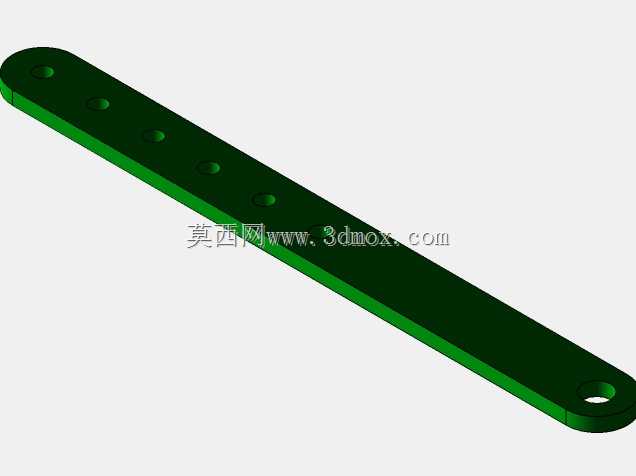

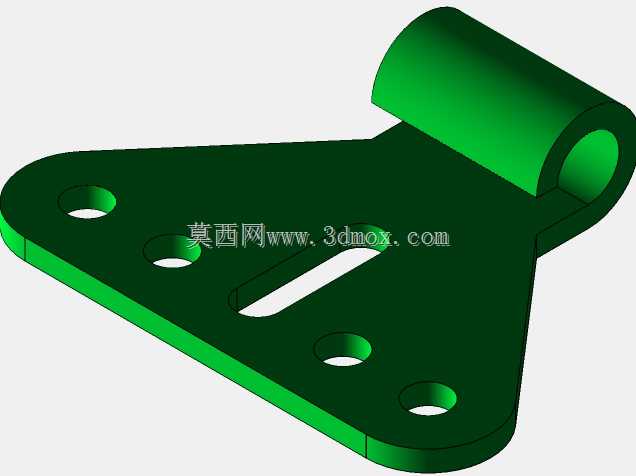

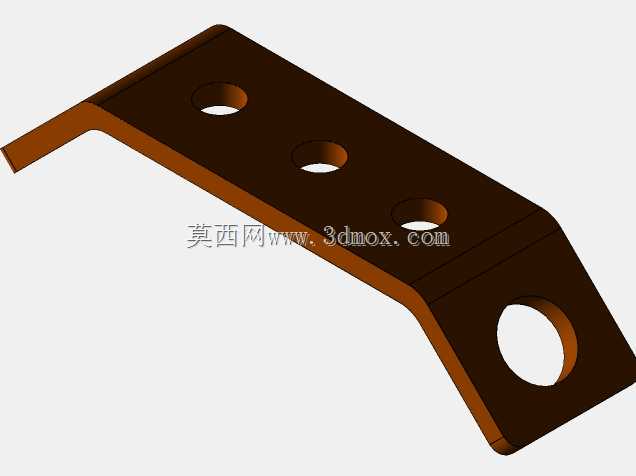

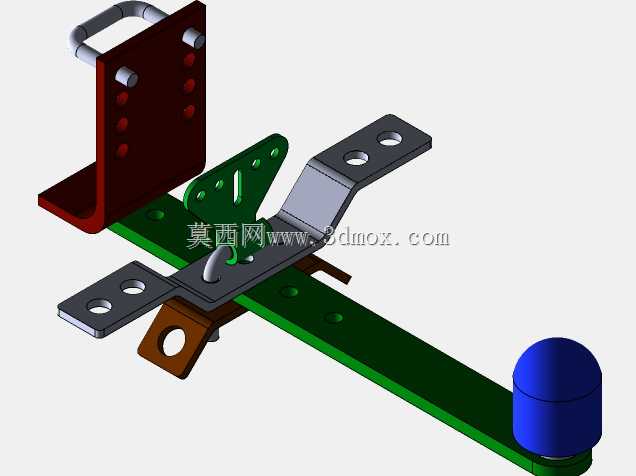

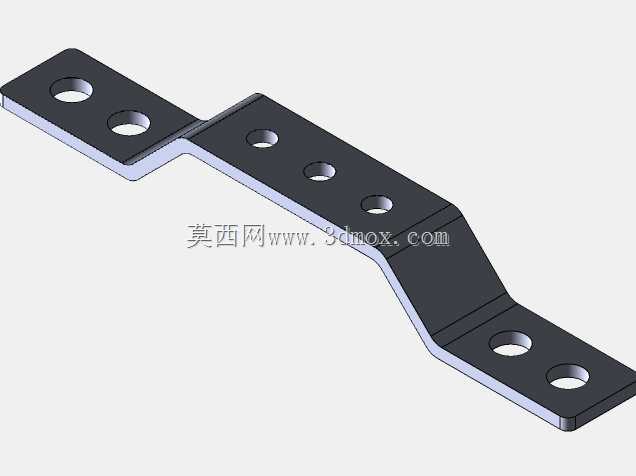

该组件属于工业设备配套的机械限位锁止功能构件，主要应用在自动化生产线工位切换、专用工装夹具定位、输送线挡停机构等需要精准位置锁定的工业场景中，可在设备运行到指定工位时完成刚性锁止，避免工位偏移带来的加工或装配误差，也可作为小型设备舱门、检修防护门的配套锁止结构使用，适配轻工制造、电子装配、小型工件加工等多类生产场景的定位需求。从功能特性来看，该组件整合了安装基座、联动触发摆臂、锁止插舌、缓冲端头、多组安装挂板五个核心功能部分，其中长条形绿色基座作为整个组件的承载主体，承担所有功能部件的安装固定与受力传导作用；弯折结构的金属摆臂为触发联动部件，当外部触发件接触摆臂端头的缓冲帽时，摆臂会绕固定转轴转动，同步带动锁止插舌完成伸出或收回动作，实现锁止与释放的状态切换；侧边的红褐色L型安装板为组件的主固定位，可通过紧固件将整个组件锁附在设备的型材框架或安装立面上，多组预留的沉头安装孔可适配不同孔距的安装基面，降低现场安装的适配改造成本。设计过程中优先考虑了安装兼容性与动作可靠性，所有带安装孔的挂板均采用折弯成型工艺，在保证结构强度的同时控制整体重量，不同位置的挂板分别适配水平安装、垂直安装、侧挂安装三种常见的设备安装方式，无需额外制作转接件即可完成组件固定；摆臂与基座之间预留了足够的转动间隙，避免长期运行过程中积尘、微小碎屑进入转动副造成卡滞，端头的蓝色缓冲帽采用非金属材质制作，可吸收外部触发件接触时的瞬间冲击力，降低金属碰撞产生的噪音与部件磨损，延长组件的整体使用寿命。从安装边界来看，组件整体沿长基座方向的延伸长度适配多数小型工位的挡停行程需求，各挂板的安装孔中心距符合常规工业铝型材、钢板安装面的孔位标准，锁止插舌的伸出行程可满足常规工位定位的锁止深度要求，安装时仅需保证触发件的运动轨迹与缓冲帽的中心轴线对齐，即可保证整套机构的动作顺畅，无需复杂的调试校准工作，适合批量配套到各类非标自动化设备与工装夹具中使用。
