三向正交带加强筋圆管连接接头

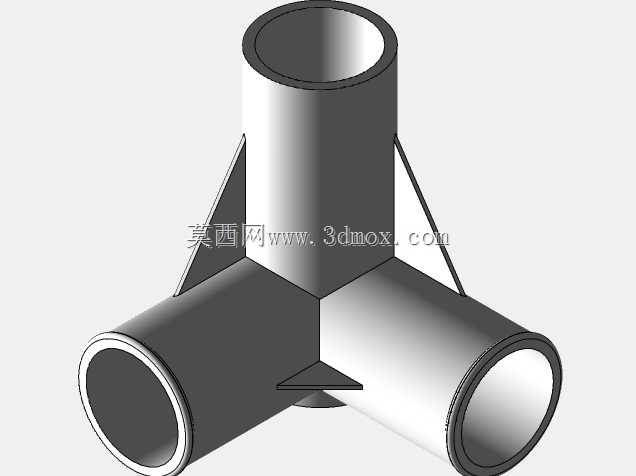

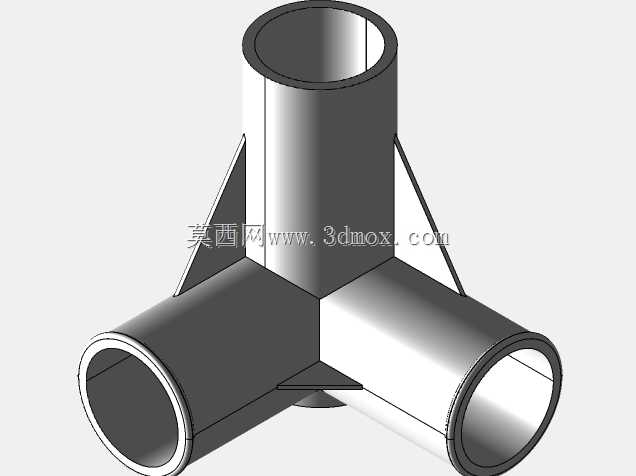

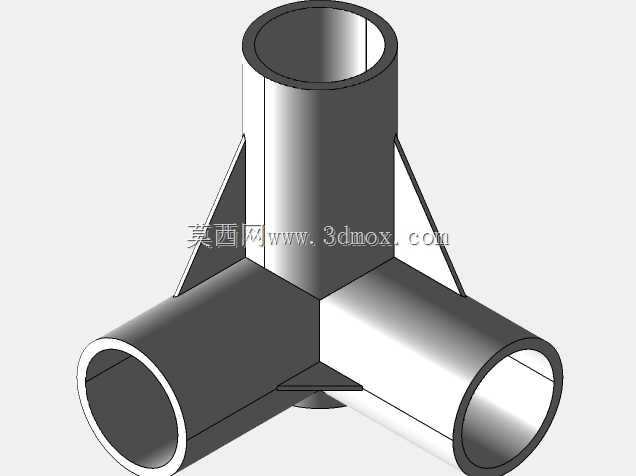

这款三向正交圆管连接接头，主要应用于空间管路排布、桁架结构搭建、流体输送管网等场景中，可实现三个互相垂直方向的圆管快速对接，常见于工业厂房的通风管路布设、小型设备的支撑框架组装、农业灌溉的管网分流节点、轻型钢结构的空间连接部位，能够在不额外增加复杂转接构件的前提下，完成三个正交方向的管路或杆件连通与固定。从实际用途来看，该接头既可以作为流体输送管路的分流、汇流节点，保障三个方向的介质顺畅流通，也可以作为空间桁架的连接节点，传递三个正交方向杆件的拉压载荷，替代多组平面接头拼接的复杂结构，减少现场安装的焊接点位与装配工作量。在功能特性上，接头主体采用等径圆管正交焊接的基础结构，在每两个相邻圆管的直角交接位置，都设置了三角形加强筋板，筋板分别与两根相邻圆管的外壁完全贴合固定，能够有效提升接头位置的结构强度，分散管路内部压力或外部载荷带来的应力集中，避免正交交接位置因长期受力出现焊缝开裂、结构变形的问题；接头的三个连接端口均保留了标准圆管的对接边界，可直接与同外径的圆管进行焊接、套接或者法兰连接，适配常规的圆管安装工艺。设计过程中，首先确定了三个方向圆管的正交中心交点，保证三个管段的轴线互相垂直且交汇于同一点，确保对接后管路或杆件的同轴度与位置精度；其次针对正交相贯线位置的应力薄弱问题，通过在每两个管段的夹角处增设三角形加强筋，筋板的厚度与管段壁厚保持匹配，既不会过度增加接头整体重量，又能大幅提升节点的抗扭、抗弯承载能力；同时对相贯线位置做了平滑过渡处理，减少焊接过程中的应力集中隐患，也降低了流体介质在接头位置的流通阻力。在外形尺寸与安装边界上，三个方向的圆管段长度保持一致，预留了足够的焊接或套接操作空间，安装时仅需要将对应方向的圆管对准端口，保证轴线对齐后即可完成固定，不需要额外预留倾斜操作空间，整体结构紧凑，可适配狭小空间内的三向管路或杆件连接需求，安装完成后节点外轮廓规整，不会出现突出的冗余结构，便于后续的管路包覆、框架防护等后续工序开展。
