梯形隔热隔音压型屋面板结构设计

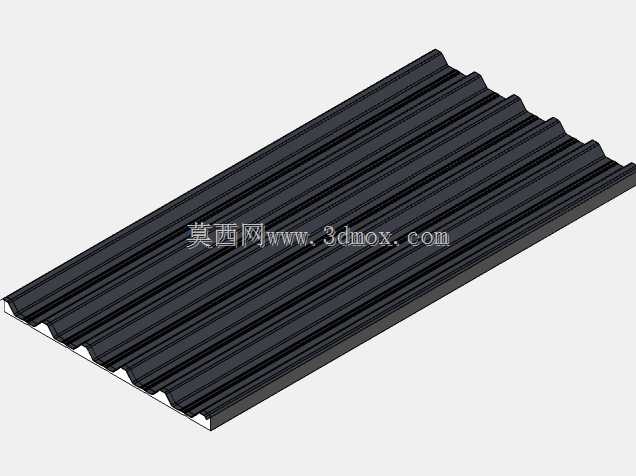

这款压型构件主要应用于工业厂房、仓储库房、大型公共场馆的屋面围护场景，作为屋面系统的外层受力与防护构件，承担着遮挡风雨、阻隔外部温度传导、削弱环境噪音传递的核心作用，同时可配合屋面檩条系统形成稳定的受力整体，抵御常规风载、雪载及屋面检修荷载，适配大部分坡度在5%-15%的坡屋面施工需求。从功能特性来看，该构件采用连续梯形肋的截面构型，凸起的梯形肋沿板材长度方向通长布置，相邻肋之间形成规整的排水沟槽，降雨时可快速将屋面积水顺着沟槽坡度导向屋面排水天沟，避免屋面积水渗漏；板材自带的复合结构层可有效阻隔室外高温向室内传递，降低夏季厂房内部的降温能耗，同时能削弱降雨、外部环境噪音向室内的穿透，改善室内生产作业的声环境。设计过程中，首先通过截面力学仿真优化梯形肋的高度、肋间距与板材壁厚的匹配关系，在保证板材整体抗弯刚度满足屋面荷载要求的前提下，尽可能降低单位面积的材料用量，控制构件自重，减轻下部屋面承重结构的载荷负担；肋边采用圆弧过渡设计，既避免板材加工、运输、安装过程中尖锐边角划伤施工人员，也能减少应力集中点，提升板材长期使用下的抗疲劳性能，防止温度形变过程中出现肋根开裂的问题。板材的侧边设置了通长的搭接止口，安装时相邻两块板可通过止口精准嵌合，配合密封胶条即可实现拼接处的防水密封，无需额外做复杂的接缝防水处理，大幅提升现场安装效率。从安装边界来看，该构件的有效覆盖宽度适配常规屋面檩条的排布间距，长度可根据屋面的实际坡长灵活裁切，安装时通过自攻螺钉在梯形肋的顶面位置与下部檩条固定，螺钉处配套防水垫圈阻断渗水路径，板材的波高尺寸经过优化，既保证了排水沟槽的过流截面满足暴雨工况下的排水需求，也不会因肋高过高增加不必要的材料成本，同时适配常规的屋面采光板、通风器等附属构件的安装接口，可实现屋面系统的模块化拼装，适配不同规模的工业与民用建筑屋面建设需求。
