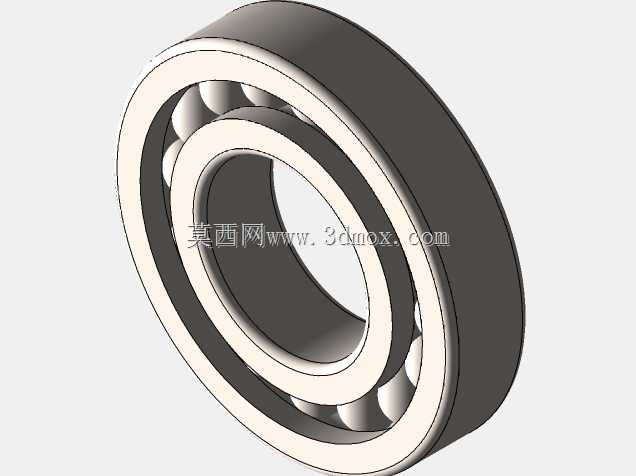

深沟球6319滚动轴承结构设计

深沟球轴承作为旋转传动系统中应用范围最广的支撑部件，这款6319型号轴承主要承担径向载荷承载功能，同时可适配一定比例的双向轴向载荷，广泛应用在工业电机主轴、中型减速机输入输出端、通用机床传动轴、泵类设备转子支撑、输送线辊筒传动端等场景，是各类中低速到中高速旋转设备里不可或缺的核心基础零件。从实际使用场景来看，这类轴承能够在设备连续运转过程中，将轴系运转的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，同时约束轴系的径向与轴向窜动范围，保证轴上安装的齿轮、叶轮、带轮等传动部件始终保持在设计的啮合与配合位置，避免因轴系偏移引发的传动异响、部件磨损加剧、设备精度失效等问题。在产品功能特性上，这款6319轴承采用经典的深沟滚道设计，内圈与外圈均加工有与钢球曲率高度匹配的弧形滚道，滚动体采用均匀排布的钢制滚珠，通过保持架将每颗钢球等距分隔，避免运转过程中钢球之间发生相互摩擦与碰撞，保证运转过程的平稳性，同时双侧的滚道挡边能够承受运转过程中产生的轴向分力，适配轴系受热伸长或安装偏差带来的少量轴向位移。从设计思路层面，这款轴承的结构完全遵循深沟球轴承的通用设计逻辑，首先根据额定动载荷、额定静载荷的使用需求确定钢球的数量与直径，匹配对应的内圈外径、外圈内径与滚道曲率半径，再根据安装配合的公差要求设计内圈内径、外圈外径的尺寸精度与粗糙度，保证轴承与轴、轴承座安装时能够达到合适的过盈量或间隙配合量，同时兼顾密封结构的安装空间，可根据使用场景搭配接触式或非接触式密封圈，阻挡外界粉尘、水汽进入轴承滚道内部，延长润滑脂的使用寿命，降低维护频率。在外形尺寸与安装边界上，这款6319轴承属于0类深沟球轴承的标准尺寸系列，内圈内径适配直径95mm的传动轴，外圈外径为200mm，轴承整体宽度为45mm，安装时需要保证轴肩与轴承座孔挡肩的高度不超过轴承内圈、外圈的倒角尺寸，避免安装时轴承无法贴合定位面，同时要预留足够的润滑空间，保证运转过程中钢球与滚道的接触表面能够形成稳定的油膜，降低接触应力带来的疲劳磨损。这类轴承的结构设计充分考虑了通用互换性，能够直接替换同型号的标准轴承，无需对设备的安装结构进行额外修改，适配绝大多数常规工业传动场景的使用需求，在设备检修更换时也能够快速完成拆装，降低设备停机维护的时间成本。
