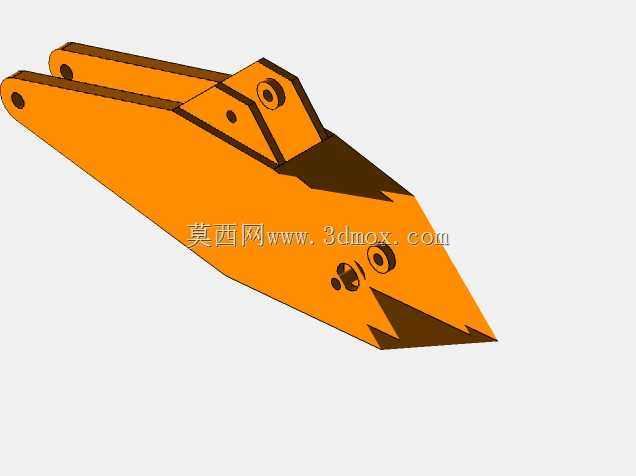

JCB挖掘装载设备后臂作业结构

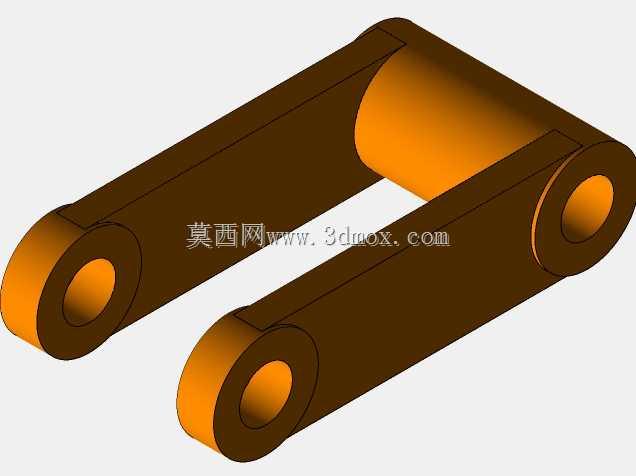

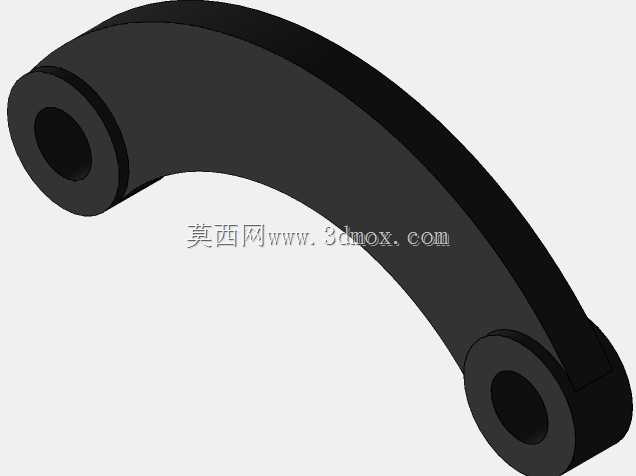

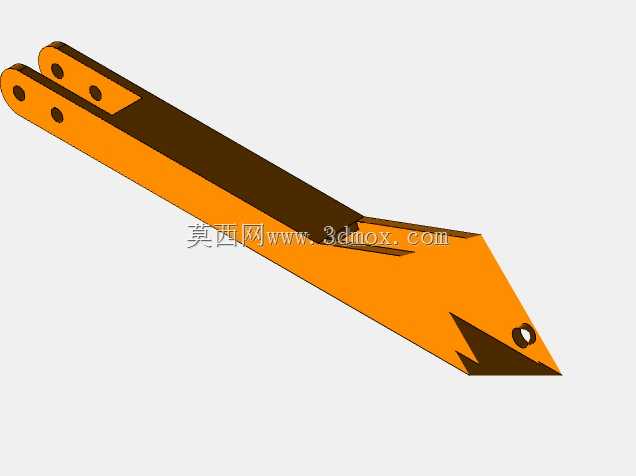

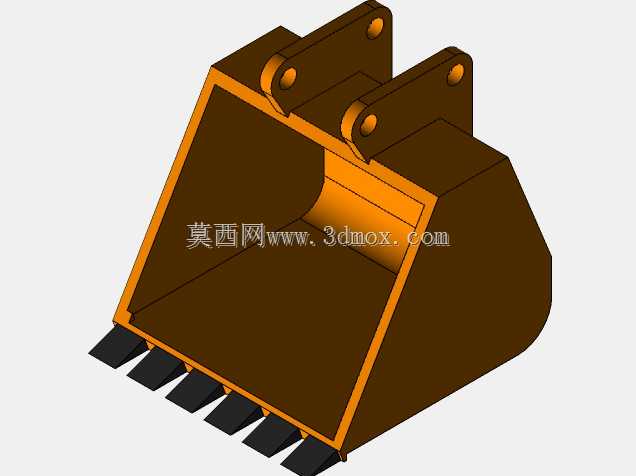

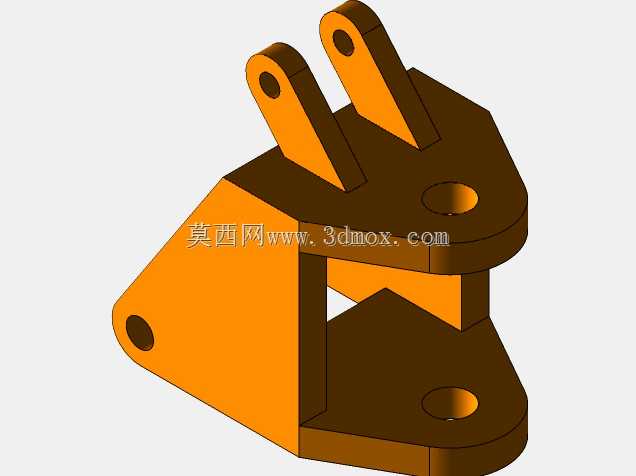

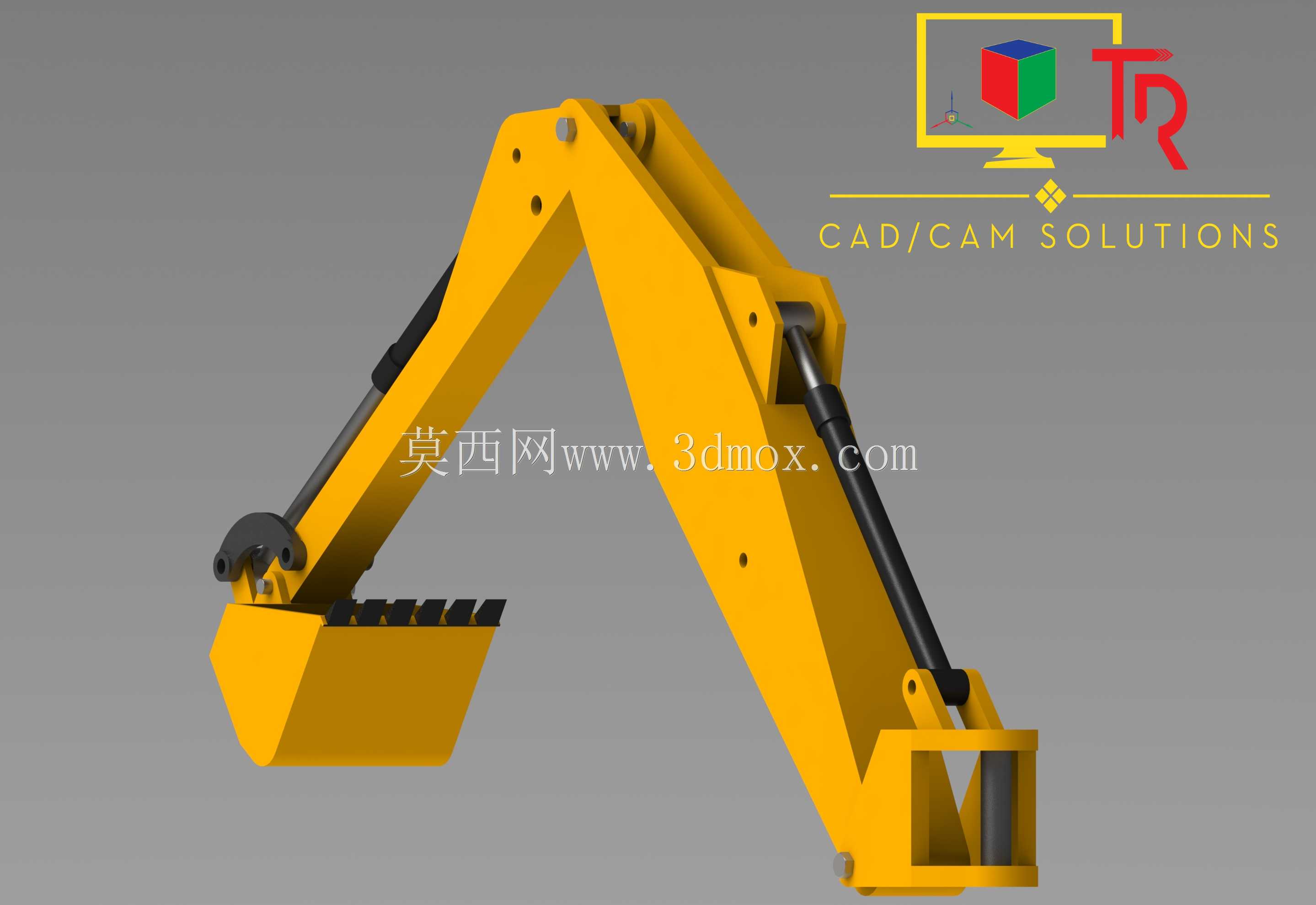

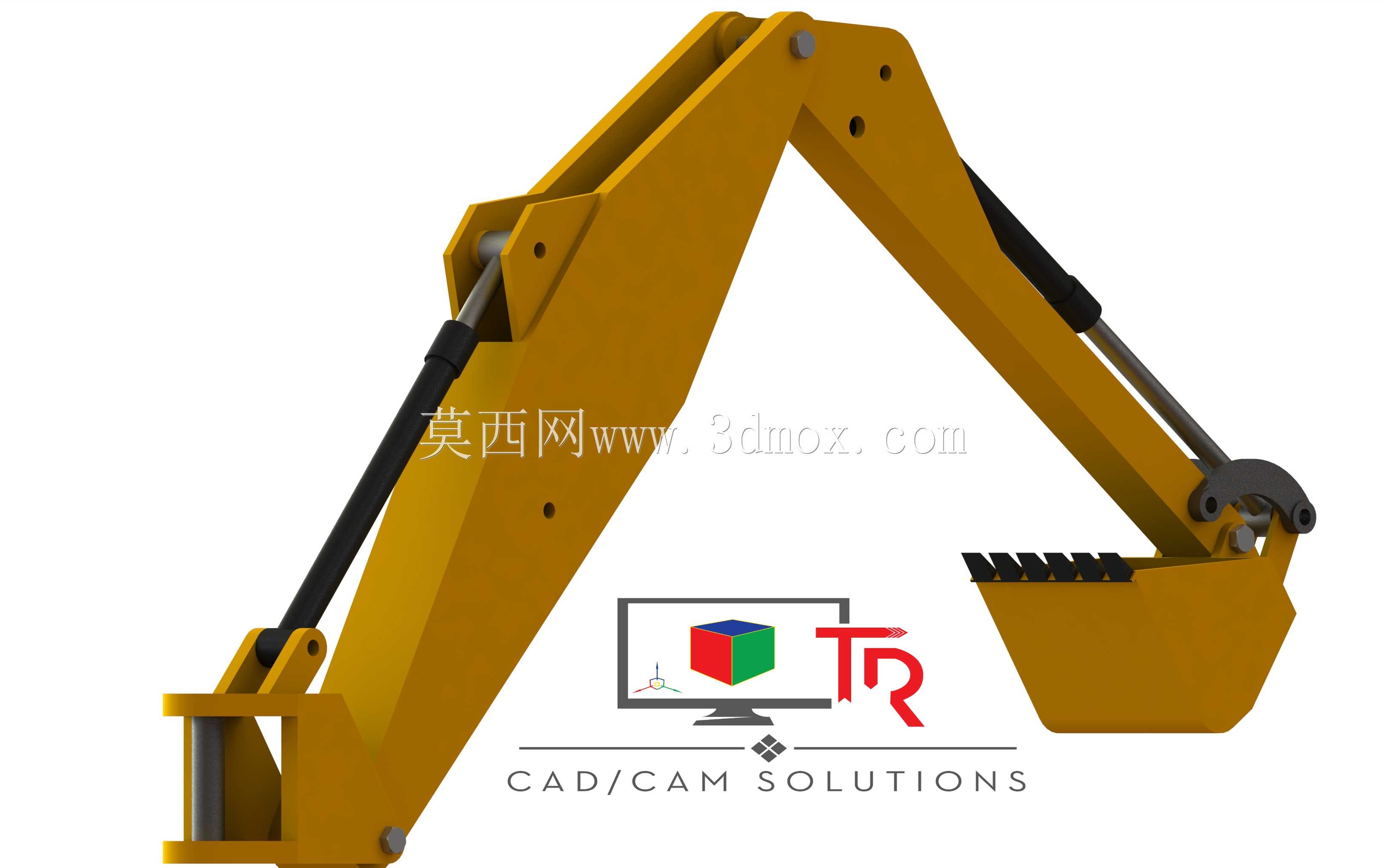

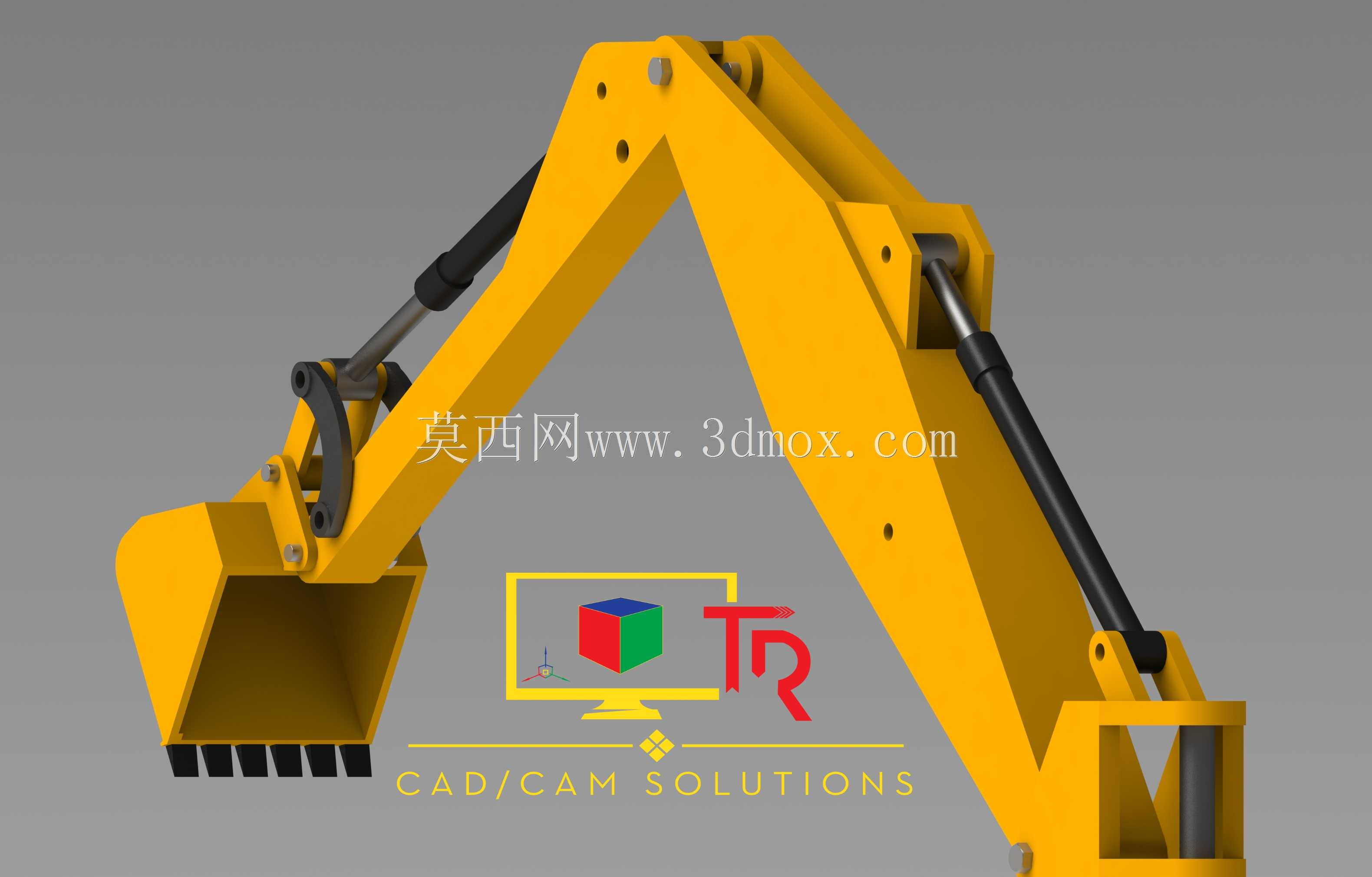

该结构是挖掘装载设备的核心作业承载部件，主要应用于土方作业、矿山剥离、建筑施工、市政管线铺设、农田水利整治等场景，作为前端工作装置的核心承重与动作执行载体，承担着连接设备主机与铲斗、传递液压驱动力、完成挖掘、提升、卸料全流程动作的核心作用，直接决定设备的作业半径、挖掘深度、举升载荷与作业精度。从功能特性来看，该后臂采用双液压油缸驱动布局，一组油缸负责大臂的举升与回落动作，可实现大角度的俯仰调节，匹配不同作业高度的卸料需求与不同深度的挖掘工况；另一组油缸负责小臂的收放动作，可精准控制铲斗的切入角度与收斗轨迹，保证挖掘时的切削力传递效率，同时在举升卸料过程中保持铲斗姿态稳定，避免物料撒漏。臂体采用箱型焊接结构设计，在保证整体结构强度、承受重载作业冲击载荷的同时，尽可能降低结构自重，减少主机前端的负载配重压力，提升设备的作业稳定性。设计过程中充分考虑了实际作业的受力分布，在臂体铰接点位、油缸安装座等应力集中区域做了局部加厚与加强筋布局，所有铰接孔位均预留了标准衬套安装边界，可适配通用规格的耐磨衬套与铰接销轴，降低后期运维的配件替换成本。外形尺寸方面，该后臂完全匹配对应吨位挖掘装载设备的安装接口，大臂根部铰接点位的孔距、安装面平面度均符合主机的装配公差要求，无需额外改制即可直接与主机转台前端的安装座对接；液压油缸的安装铰点位置经过运动仿真校核，全行程动作过程中无结构干涉，最大举升角度下可满足常规土方作业的卸料高度要求，最大收臂角度下可实现足够的挖掘深度，同时预留了铲斗连杆机构的安装空间，可适配通用规格的铲斗、破碎锤等多种属具，拓展设备的多场景作业能力。臂体的走管路径做了内嵌式布局设计，液压管路沿臂体侧面的预留槽位布置，可避免作业过程中物料碰撞、剐蹭损坏管路，同时保证外观整洁，减少管路外露带来的安全隐患。
