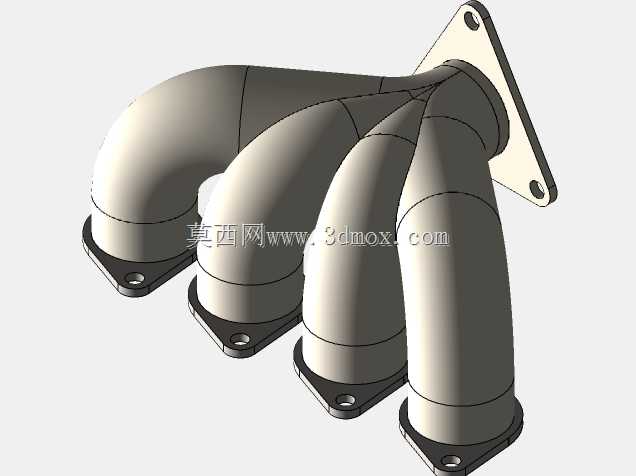

四合一法兰连接式汽车排气歧管结构

该结构为四缸内燃机配套的排气歧管总成，主要应用于乘用车、小型工程机械搭载的直列四缸发动机排气系统中，安装于发动机缸盖排气侧与三元催化装置之间的管路衔接位置，核心作用是将四个气缸燃烧后产生的高温高压废气有序汇集，统一输送至后级排气净化与消声单元，同时避免各缸排气过程产生的气流干涉，保证发动机排气顺畅，维持稳定的充气效率与动力输出表现。

从功能特性来看，该排气歧管采用等长渐变的管路曲率设计，四个独立进气支路分别对应发动机四个气缸的排气出口，每一支路末端都设计有带双安装孔的平法兰结构，安装时可通过螺栓与缸盖排气侧的对应接口紧密贴合，配合密封垫片可杜绝高温废气泄漏风险；四个支路逐步向主汇合端平滑过渡，最终汇集到单侧的三角形安装法兰上，该法兰带有三个均布的安装孔，用于对接后级排气总管入口，法兰面的平面度公差控制在极小范围内，可保证连接位置的密封可靠性，避免高温废气溢出引发周边部件老化或舱内异味问题。

在设计思路上，该结构充分考虑了排气气流的流动特性，各支路的弯曲弧度采用大圆角过渡设计，尽可能降低管路内部的气流阻力，减少排气背压对发动机动力输出的损耗；管路壁厚采用均匀化设计，既可以承受排气过程中的高温脉冲压力与振动载荷，也能控制整体构件重量，降低发动机周边的装配负载。从安装边界来看，四个进气法兰的接口中心距严格匹配直列四缸发动机的常规缸心距参数，各支路的弯曲走向避开了发动机周边的线束、冷却管路等附属部件的安装空间，不会产生装配干涉；整体结构的外轮廓尺寸紧凑，可适配多数前置前驱车型的发动机舱布局，安装时无需对周边部件做额外改动，即可完成原位装配。

该结构的管路走向经过气流优化，能够有效减少各缸排气之间的脉冲干扰，让各缸排气过程更加顺畅，在发动机高转速工况下也能维持稳定的排气效率，同时法兰连接的结构形式也便于后期的检修与拆卸，当歧管出现老化开裂问题时，可单独拆卸更换，无需拆解整个排气系统，降低了后期维护的操作难度与成本。
