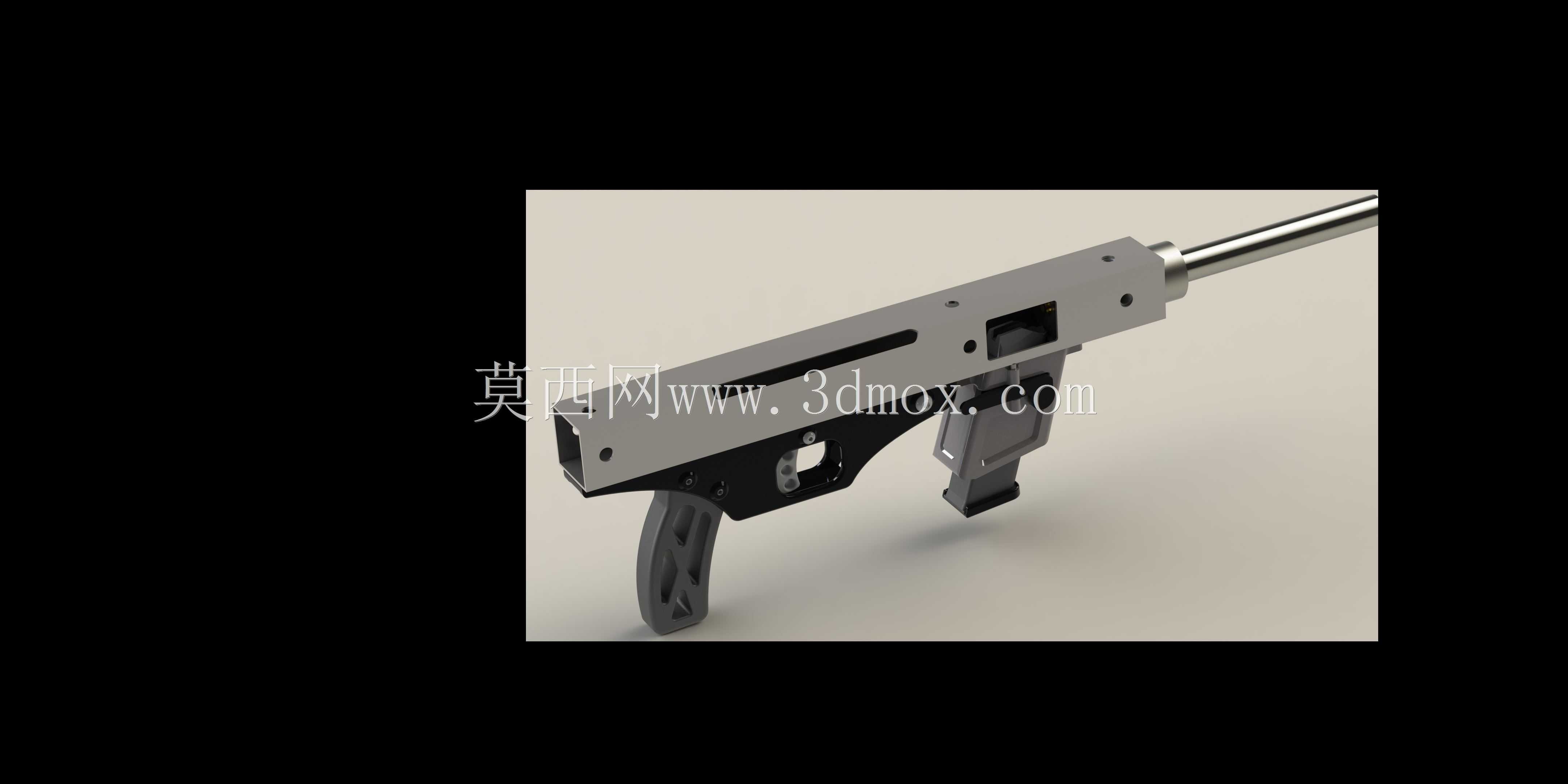

3D打印混合型轻量枪械结构设计方案

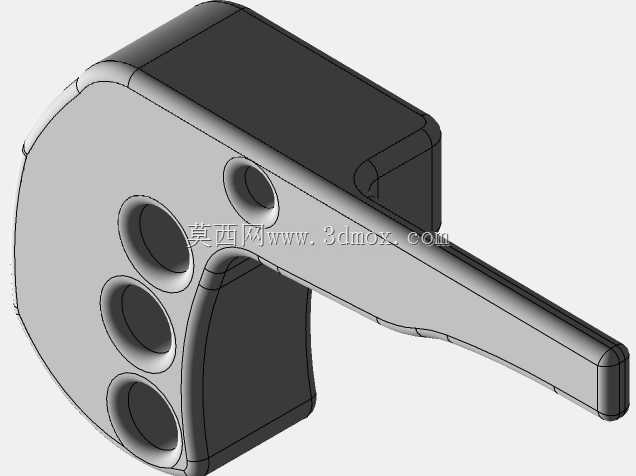

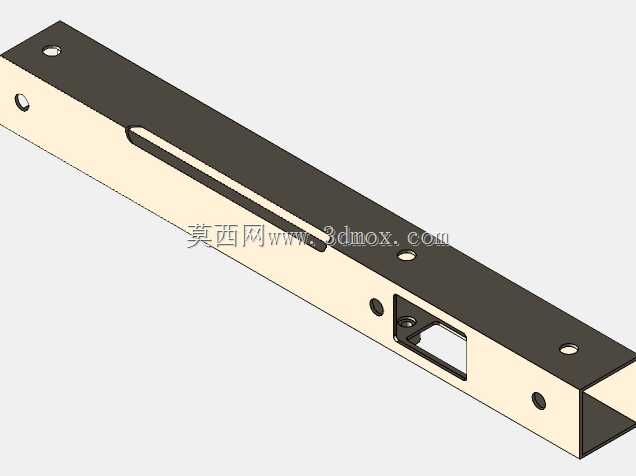

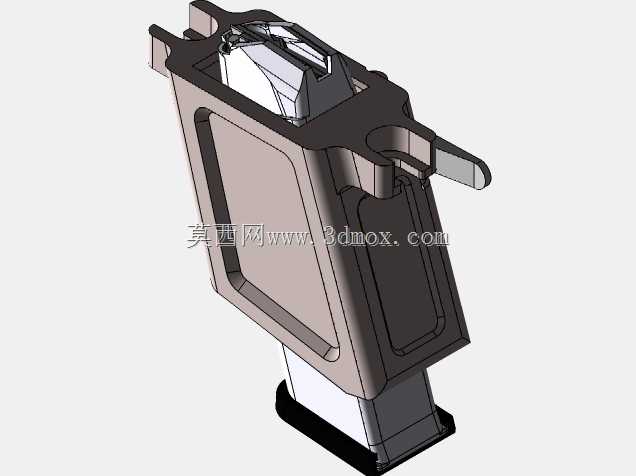

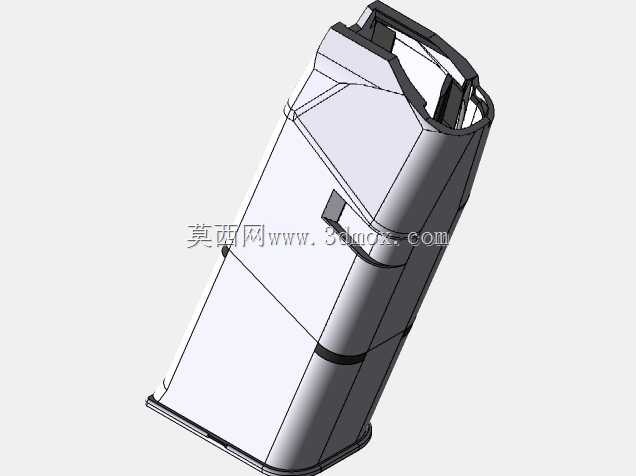

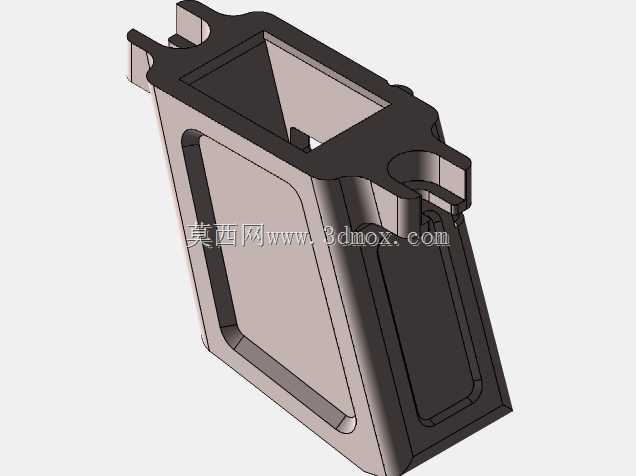

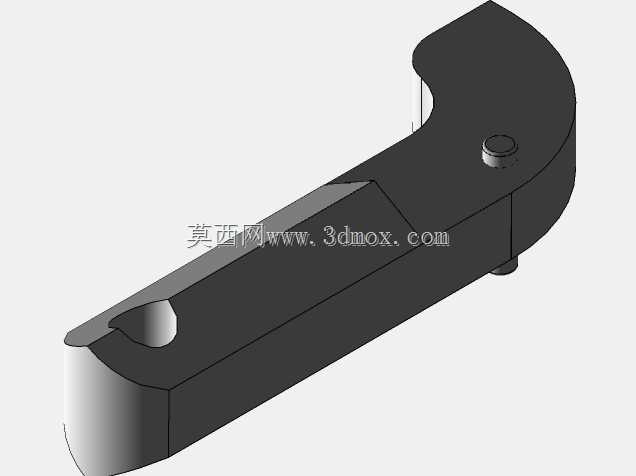

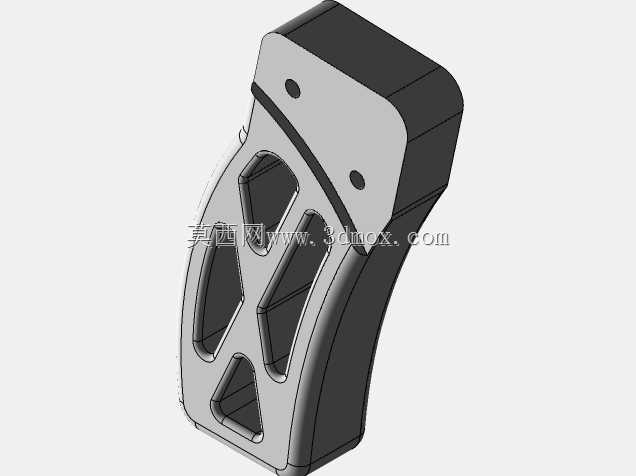

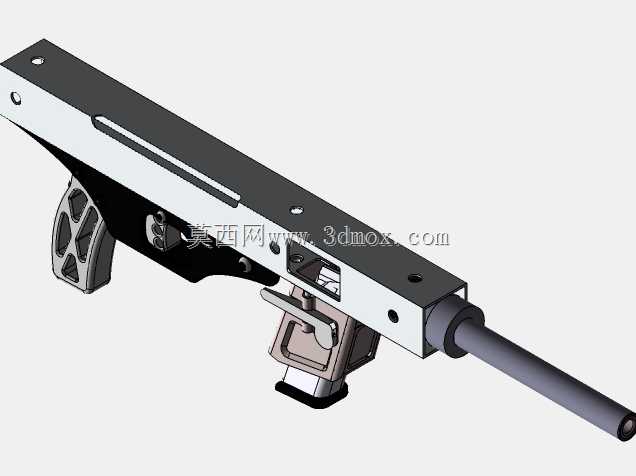

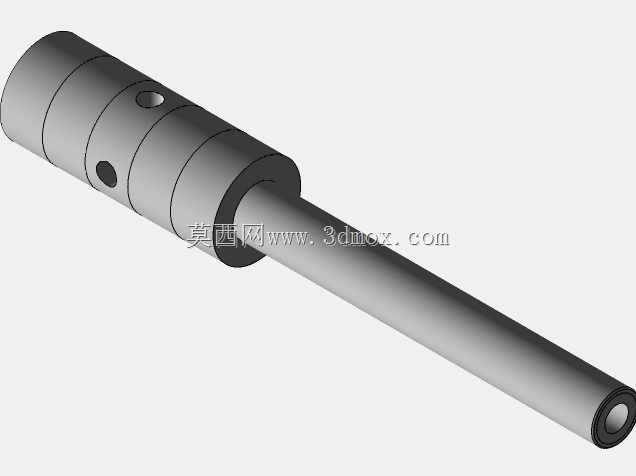

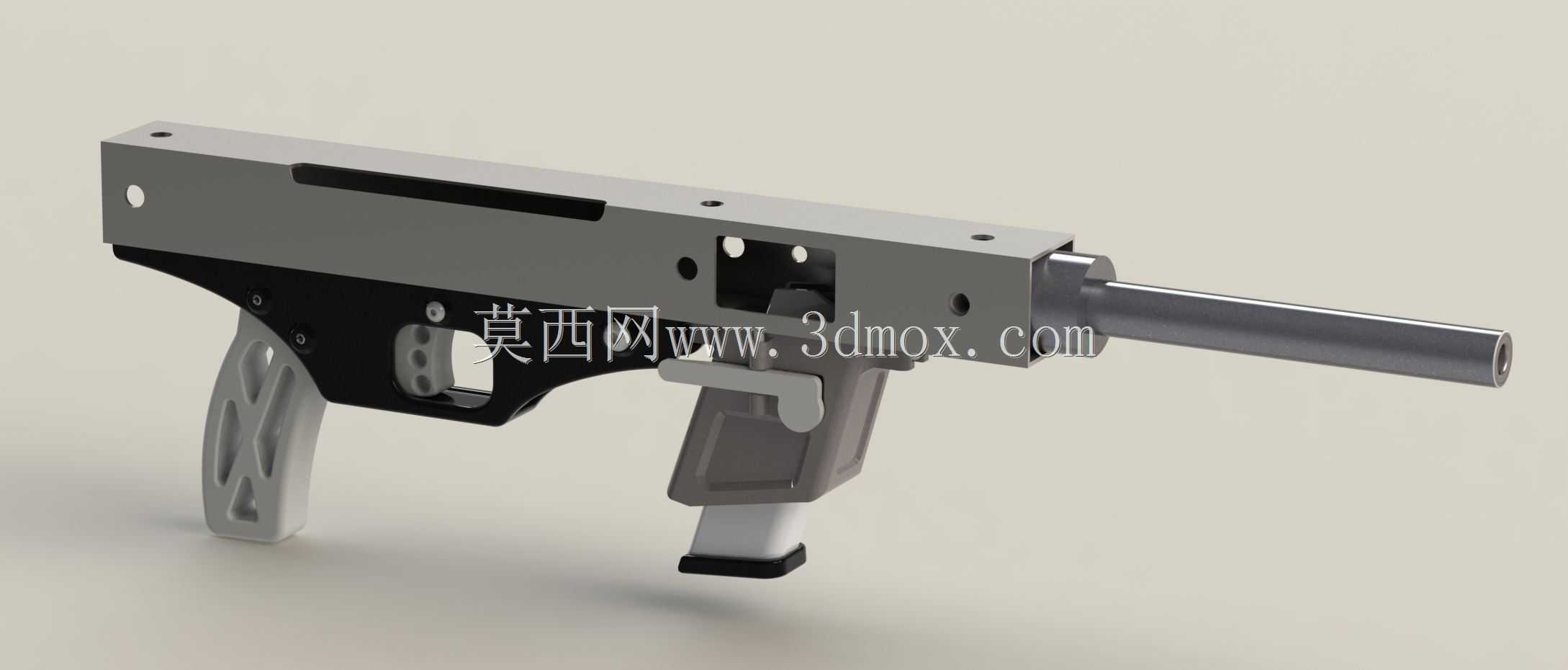

该结构方案面向民用射击运动爱好者的个性化改装与自制体验场景，适配非致命训练器材、影视道具制作、射击运动教具等多元应用场景，核心用途是为爱好者提供可自主加工组装的轻量化枪械主体框架，降低非量产类个性化枪械结构的制作门槛，同时兼顾结构强度与组装调试的便捷性。整体结构采用金属机匣主体与3D打印功能部件结合的混合设计思路，核心受力的机匣外壳、枪管连接座采用金属切削加工成型，保证发射时的结构刚性与抗冲击性能，而弹匣仓、下机匣主体、握把、扳机组件这类外形复杂、受力相对较小的部件，全部采用3D打印工艺制作，省去了复杂曲面加工所需的多工序工装准备，大幅缩短单件制作的周期，也方便制作者根据自身手型、使用习惯对握把轮廓、扳机行程做个性化微调。从功能特性来看，该结构采用自由枪机式自动原理的基础布局，机匣上方预留了标准的皮卡汀尼导轨安装位，可根据使用需求加装瞄准镜、战术手电等拓展配件；枪管与机匣采用过盈配合加横向销钉的固定方式，保证枪管与机匣的同轴度，避免连续击发时出现枪管偏移影响精度；弹匣仓采用通用双排单进弹匣的适配接口，可兼容市面上常见的同规格弹匣，降低配件获取难度；扳机组件采用模块化设计，阻铁、扳机簧、击锤的安装位都预留了标准的轴孔，组装时无需额外修配即可完成装配，扳机力可通过更换不同刚度的击锤簧在1.5N到3N之间调整，适配不同使用场景下的扳机手感需求。外形尺寸方面，整枪全长控制在520mm以内，其中枪管长度为260mm，机匣主体宽度为32mm，高度（含弹匣）为180mm，安装边界上，3D打印部件的最小壁厚设置为2.5mm，既保证FDM工艺打印时的成型成功率，也能承受常规使用下的握持受力；金属机匣部分的壁厚为3mm，在枪管安装位置做了局部加厚至5mm，分散击发时的膛压冲击力；握把部分的握持角度设置为15度，符合多数人手自然握持的角度，握把表面预留了防滑纹的成型槽，打印完成后无需二次加工即可获得良好的防滑效果。目前该结构仍处于调试优化阶段，核心的击发弹簧参数还需要根据实际使用的耗材强度做匹配调整，部件之间的装配间隙预留了0.2mm的公差，可兼容PLA、PETG、ABS等常见3D打印耗材的成型收缩率，制作者在打印完成后仅需对装配接触面做轻微打磨即可完成总装，整体组装难度较低，适合具备基础机械组装能力的爱好者制作使用。
