镂空式异形拼接安装固定托板结构

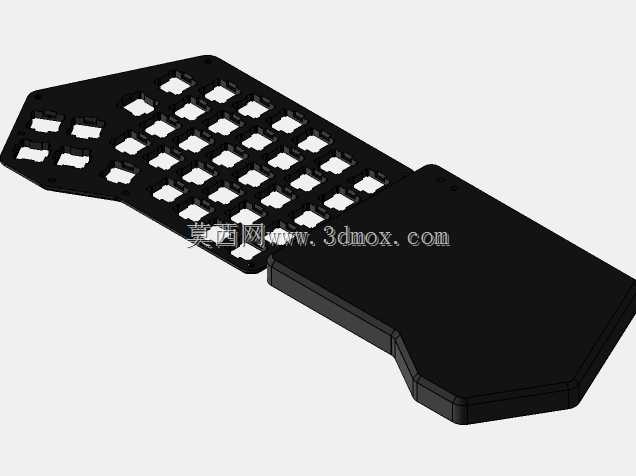

该结构件属于工业装配场景中常用的承载固定类五金配件，主要应用在小型电控模组、桌面式操作终端、便携检测设备的内部承托与外部安装场景，可直接作为设备操作按键区的承载基板，也可搭配外置壳体作为内部元器件的固定支撑托架，适配需要兼顾轻量化与结构强度的便携类工业设备、桌面式人机交互终端的装配需求。从实际用途来看，该构件分为两个功能分区，左侧带密集镂空孔位的区域为功能安装区，可直接嵌入按键、触点模块、小型指示灯等元器件，镂空结构既能够为元器件提供定位卡槽，也可大幅降低构件整体重量，同时为底部接线预留充足的走线与散热空间，避免元器件装配后出现积热问题；右侧实心平整区域为承载固定区，可用于安装主控电路板、电池模组等不需要外露的核心部件，平整的底面能够保证与安装基面的贴合度，提升整体装配的稳定性。在设计思路上，该构件采用一体化弯折拼接的结构逻辑，两个功能区通过平滑的斜角过渡连接，没有突兀的直角结构，既能够避免装配过程中锐边划伤操作人员，也可优化整体受力分布，当托板承受元器件重量时，过渡区域的斜角结构可分散应力，避免长期承重出现结构变形。所有镂空孔位采用统一的方形倒角设计，孔位间距保持一致，既符合通用按键模组的安装尺寸规范，也能够让整体外观更具规整性，同时统一的孔位规格可降低加工难度，适配冲压、注塑等多种批量加工工艺。构件边缘预留了细小的安装定位孔，可通过螺丝直接与设备外壳或安装机架连接，整体外轮廓采用切角收边设计，能够适配对应设备壳体的内部安装边界，不需要额外进行裁切修边即可完成装配，大幅提升现场装配的效率。构件整体厚度保持均匀，实心区域的加强筋结构隐藏在底面，不会影响表面元器件的安装平整度，镂空区域的孔位边缘做了微小的倒角处理，可避免元器件嵌入时出现卡滞或刮伤元器件外壳的问题，整体结构在保证足够承重强度的前提下，最大化压缩了材料用量，兼顾了轻量化与成本控制的需求，能够适配多类小型工业设备的内部承托装配需求。
