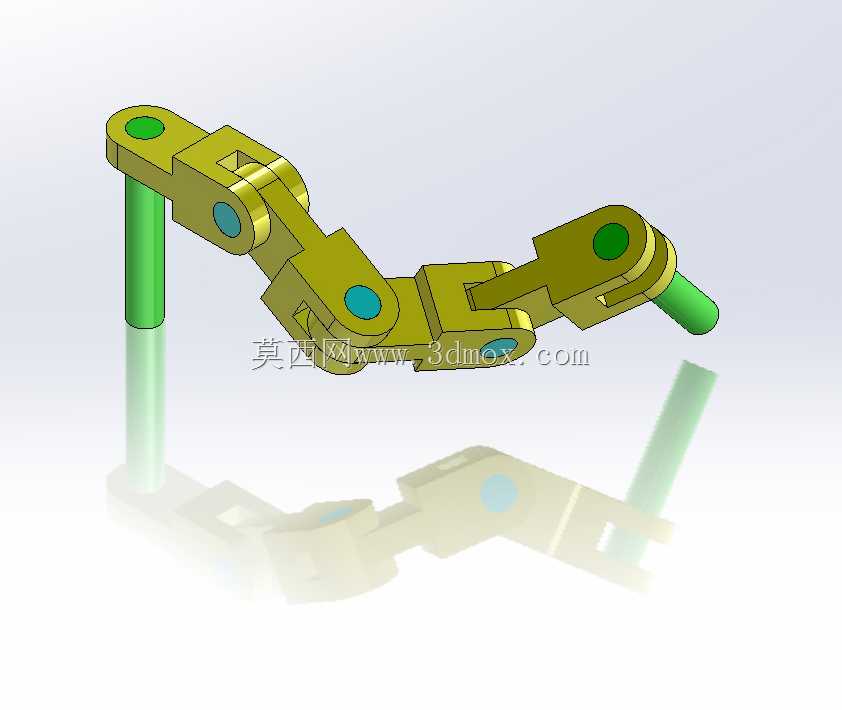

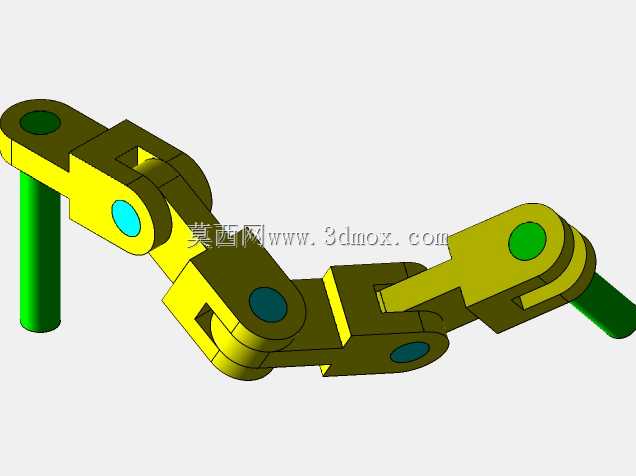

多关节铰接传动链环机械结构

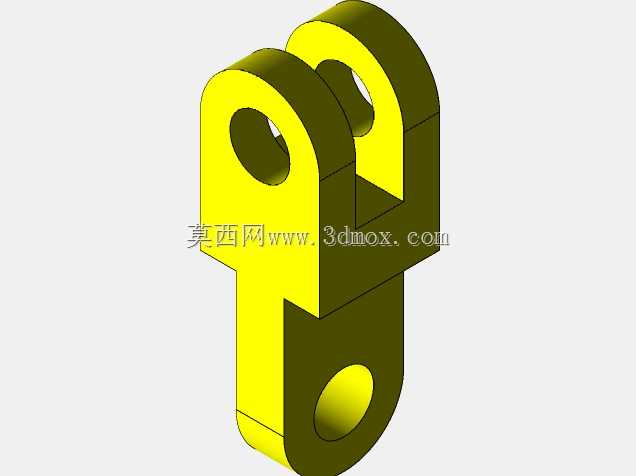

该多关节铰接链环结构是机械传动系统中常用的柔性传力组件，主要应用于需要实现折线轨迹动力传递、往复摆动动作传导的工业场景中，常见于自动化生产线的工件推送机构、轻工机械的间歇传动单元、专用设备的联动执行端，可在有限安装空间内完成非直线方向的力与运动传递，替代传统刚性连杆无法适配的多转角传动需求。从实际用途来看，该链环组件可将输入端的直线往复动力或旋转摆动动力，通过多段铰接的关节结构逐级传递至输出端，适配安装路径存在弯折、避让空间有限的设备布局，既可以作为独立的传动连接件搭配驱动端使用，也可多组串联拓展形成更长距离的柔性传动链路，满足不同行程的动作传递要求。在功能特性上，该链环每段铰接单元都设置了同轴定位的销轴安装孔，相邻链节通过销轴实现铰接配合，关节处预留了充足的转动间隙，可实现单关节最大近120度的摆动角度，多节串联后整体可适配多方向的弯折传动需求；链节主体采用等强度结构设计，在铰接受力位置做了局部加厚处理，非受力区域做了减重挖槽，兼顾结构强度与自身重量控制，两端的安装轴位可直接与设备的固定支座、执行端部件配合，无需额外加工转接件即可完成装配。从设计思路来看，该结构优先考虑了传动过程中的受力均匀性，每段链节的力臂长度经过匹配计算，避免传动过程中出现关节卡滞、受力偏载的问题；铰接孔的位置精度设计严格控制同轴度公差，保证销轴装配后转动顺滑无旷量，同时在链节表面预留了润滑介质留存的微小间隙，可降低长期往复转动带来的磨损，提升组件的使用寿命。在外形尺寸与安装边界上，该链环单节长度适配常规小型传动机构的安装需求，整体串联后总长度可根据实际使用场景调整节数来适配，两端安装轴的直径与常见的设备安装支座孔径匹配，安装时仅需保证两端固定轴的轴线平行度在公差范围内，即可让整个链环结构顺畅转动，整体结构的外轮廓在最大摆动角度下不会超出预设的安装避让空间，不会和设备内的其他零部件产生运动干涉，适配多数小型自动化设备、轻工机械的内部安装空间要求，无需对设备原有结构做大幅改造即可完成替换或加装。
