标准法兰式孔锯连接杆结构设计

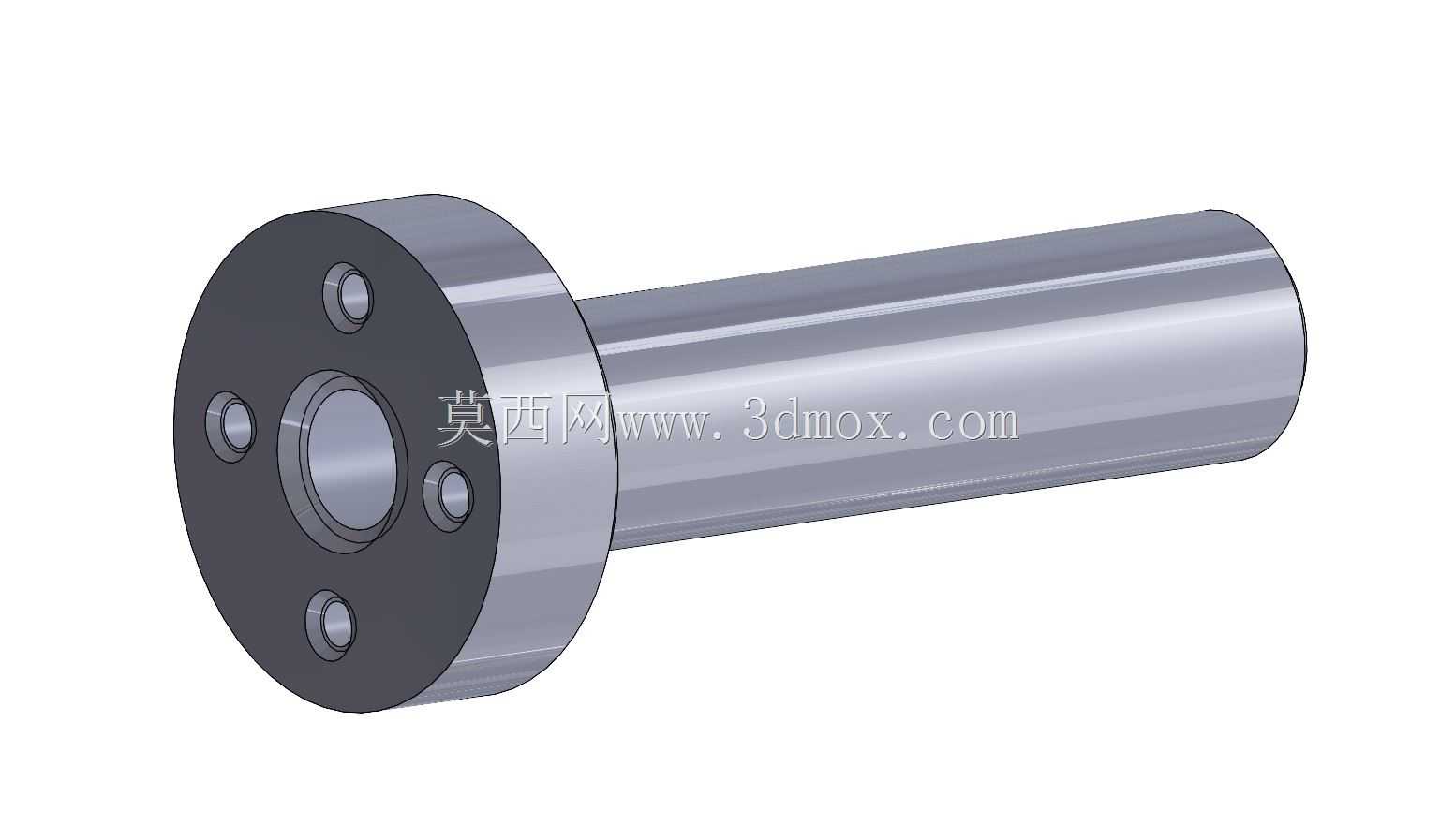

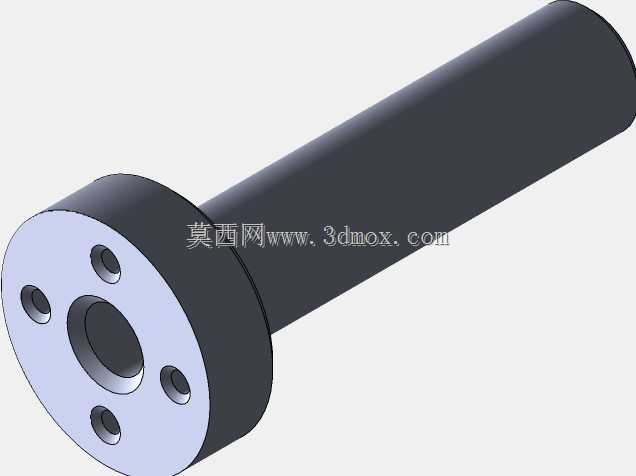

这款孔锯杆是孔锯切削作业中不可或缺的核心连接传动部件，广泛应用于金属板材开孔、管道现场加工、装修建材钻孔、设备安装扩孔等多类作业场景，适配手电钻、台钻、磁力钻等常规钻孔动力设备，承担着动力传递、孔锯定位、切削载荷承载的关键作用，是现场开孔作业中保障加工精度与作业稳定性的重要配套零件。从功能特性来看，该杆体采用一体化同轴结构设计，一端为带安装孔的法兰连接端，另一端为光滑圆柱杆身，整体结构同轴度控制严格，可有效降低高速旋转过程中的径向跳动量，避免开孔过程中出现孔位偏移、孔壁毛刺过多、孔锯崩齿等常见作业问题。法兰端面上均匀分布的多个安装孔，可通过对应规格的内六角螺钉实现与孔锯基体的精准对齐与驱动连接，多点位的连接方式可均匀传递旋转扭矩，避免单点受力导致的连接松动或部件变形，适配大直径孔锯切削时的大扭矩传递需求；法兰端中心的定位孔可与动力设备的输出轴端定位结构配合，进一步提升安装后的同轴精度，保障开孔作业的位置准确度。杆身采用等直径圆柱结构设计，表面光滑无凸起结构，可顺畅穿过待加工板材的预钻孔，在深孔加工作业中不会出现卡滞、刮蹭孔壁的问题，同时杆身具备足够的结构刚度，在轴向进给力与旋转扭矩的共同作用下不会出现弯曲变形，可保障长行程深孔加工的直线度。在安装边界设计上，该杆体适配标准3/4英寸规格的孔锯组件，连接端采用统一的英制紧固件规格，驱动对齐采用8-32规格内六角螺钉实现周向固定与扭矩传递，整体与动力端的固定采用1/2-13规格六角螺栓配合垫圈完成锁紧，可兼容市面主流的同规格孔锯产品与钻孔动力设备，无需额外改装即可直接替换使用，适配性较强。设计过程中重点考量了作业场景下的载荷分布特性，法兰与杆身的衔接位置采用圆弧过渡结构，可有效降低应力集中系数，避免频繁启停、交变载荷作用下出现衔接位置断裂的问题，延长部件的使用寿命；法兰端面的安装孔位置度经过精准控制，可保证孔锯安装后与杆体的同轴度误差控制在极小范围内，有效降低切削过程中的振动，提升开孔作业的表面质量，同时减少孔锯锯齿的非正常磨损，降低作业耗材成本。
