PJ-017C立式板装直流电源接口结构

这款直流电源插座是小型电子设备供电链路里的核心接插部件，主要应用在消费类小家电、便携数码外设、桌面小型工控模块、安防前端设备、家用智能硬件等需要低压直流供电的场景中，承担外接直流电源与设备内部电路之间的物理连接、电流导通作用，是外置电源适配器对接设备端的标准接口载体，能够稳定传输低压直流电能，避免接线裸露带来的短路、松脱风险，同时为用户提供便捷的电源插拔操作体验，无需工具即可快速完成设备供电的通断操作。

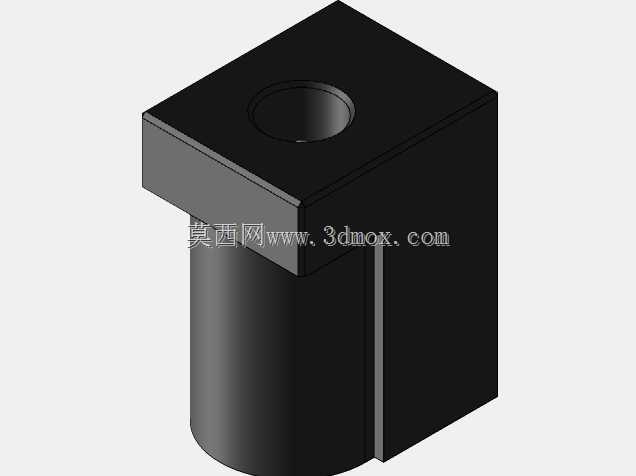

从功能特性来看，这款插座采用立式安装结构设计，上部为方形定位基座，下部为圆柱形插合腔体，顶端预留标准DC插头的插入孔位，孔位内部设置弹性接触端子，能够适配对应规格的直流公头插头，插入后依靠端子的弹性抱紧力保证接触电阻稳定，避免日常使用中因轻微拉扯、设备移位导致的接触不良、供电中断问题。基座部分的方形结构能够在安装时与设备壳体或者PCB板的安装位形成精准定位，防止焊接或者装配后插座出现偏转、歪斜，保证插头插入时的受力均匀，延长接口的使用寿命。下部的圆柱形腔体一方面为插头插入提供足够的导向空间，避免插头插偏导致内部端子变形，另一方面也能在插头插入后形成周向的包裹防护，减少灰尘、杂物进入接触区域造成的接触失效。

在设计思路上，这款插座优先考虑了板端安装的适配性，整体结构紧凑，占用PCB板的安装面积较小，方形基座的平面可以紧贴设备壳体的内壁或者PCB板面，安装时可以通过定位柱或者卡扣先完成预固定，再进行引脚焊接，降低生产装配的难度。外形尺寸方面，上部方形基座的边长适配常规小型设备的壳体开孔尺寸，下部圆柱腔体的直径与长度匹配标准DC插头的插入深度，既不会因为腔体过浅导致插头插合不到位，也不会因为腔体过长占用设备内部过多的堆叠空间，能够很好适配内部空间紧凑的小型电子设备的布局要求。安装边界上，插座的焊接引脚从基座底部引出，引脚间距符合常规PCB布线的安全间距要求，焊接后引脚与周边电子元器件保留足够的安全爬电距离，避免焊接连锡或者工作时出现电弧短路问题，同时基座的方形轮廓在安装时不会与周边的壳体筋位、其他元器件产生干涉，能够适配多种不同的设备内部安装环境。
