梁式传动发动机机构教学演示装置

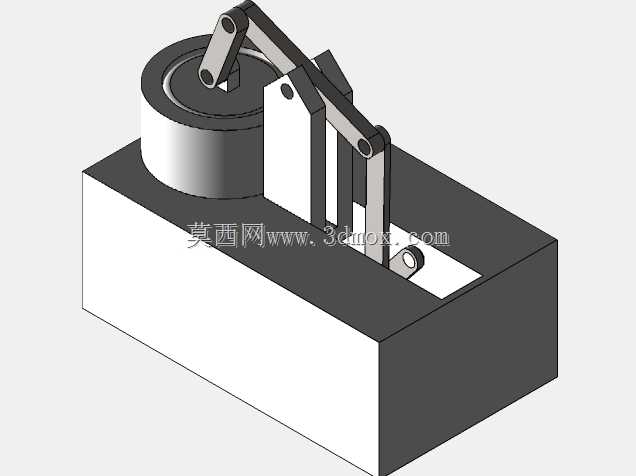

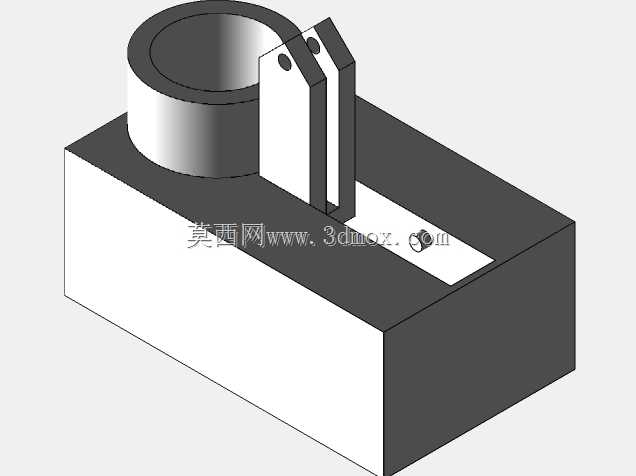

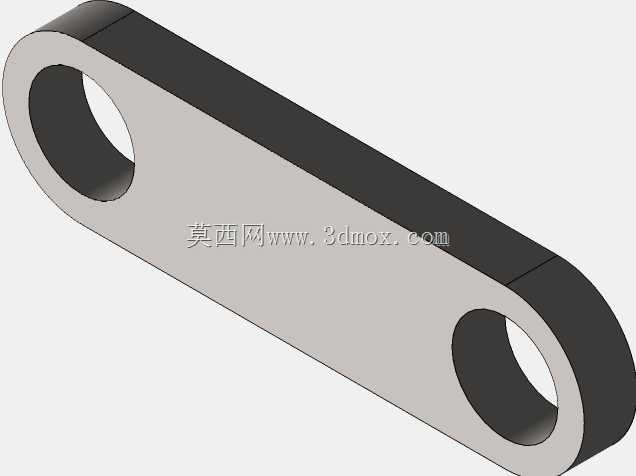

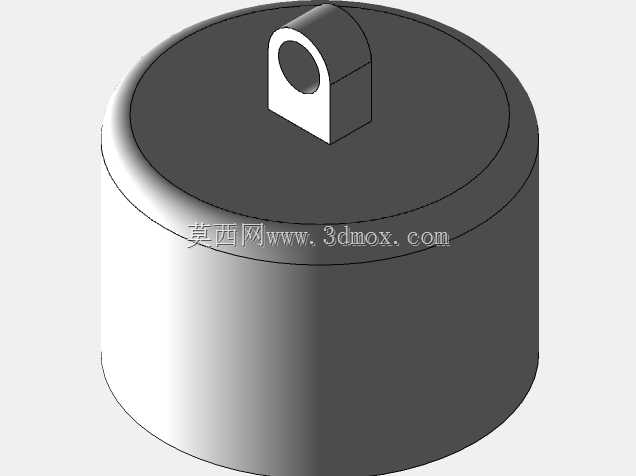

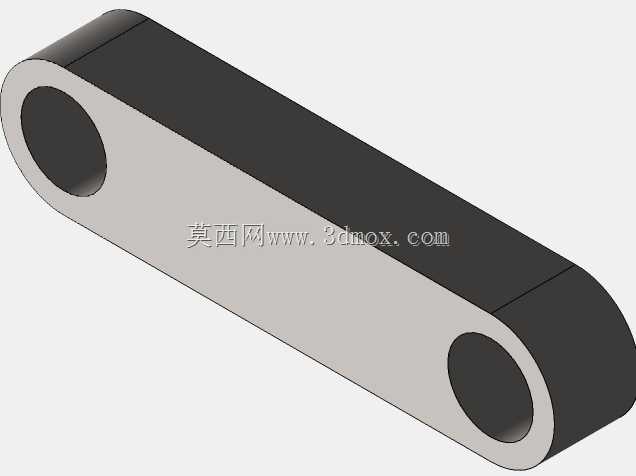

这款梁式发动机机构主要面向机械原理教学、小型动力装置原型验证场景使用，可直观展示往复式动力转换的完整传动逻辑，在职业院校机械专业课堂演示、创客空间动力原型调试、小型动力设备方案验证环节都能发挥作用，能够帮助学习者快速理解曲柄连杆类动力机构的运动规律，也可作为小型特种动力装置的核心传动单元参考结构。从实际用途来看，该机构核心是将旋转动力与直线往复动力完成双向转换，既可以作为内燃机类动力装置的简化传动演示载体，清晰展示动力输出端的力传递路径，也可适配小型低压气动、液动动力输入场景，作为往复式执行机构的传动核心，带动末端执行件完成设定行程的往复动作。在功能特性上，整套机构全部采用标准机械配合完成装配，没有特殊定制的异形连接件，铰接转动副全部采用常规销轴配合，滑动副采用平面导向结构，整体传动路径清晰无冗余结构，运动过程中无运动干涉风险，各铰接点的受力分布均匀，能够在低转速工况下长时间稳定运行，可完整展示梁式传动的行程放大、力传递方向改变的核心特性，使用者可以直观观察到每一个传动节点的运动轨迹，清晰理解动力从输入到输出的完整传递过程。设计思路上，整套机构采用模块化布局思路，将动力输入的回转单元、梁式传动的连杆铰接单元、末端往复输出的导向单元全部集成在一体式安装基座上，基座采用实心块体结构提供足够的支撑刚性，避免机构高速运动时产生共振偏移；传动连杆采用对称式双梁布局，相比单连杆结构能够抵消侧向倾覆力矩，降低铰接点的侧向磨损，延长机构的运行寿命；所有铰接点的位置都经过运动学仿真校核，确保传动过程中压力角处于合理区间，避免出现传动死点，保证动力传递的顺畅性。从外形尺寸与安装边界来看，整套机构采用方正的基座布局，安装底面为完整平面，不需要额外定制安装支架，可直接固定在实验台架或设备安装平面上，整体外轮廓没有外凸的尖锐结构，所有运动部件的运动范围都处于基座的投影边界内，不会出现运动部件超出安装基座剐蹭周边设备的问题；基座上预留的传动件避让槽尺寸经过精准核算，既给传动连杆预留了足够的运动空间，也不会因为开槽过大降低基座的整体结构强度，安装时只需要固定基座四个角位的连接点即可完成整机固定，不需要额外调整各传动部件的相对位置，装配调试门槛极低。
