活塞式气动马达装配结构设计

这款活塞式气动马达，是气压传动系统中核心的动力转换执行装置，主要应用在需要防爆、高转速启停、频繁正反转切换的工业作业场景中，比如矿山井下的作业工具驱动、化工易燃易爆环境下的设备动力供给、自动化产线中需要柔性扭矩输出的工位动力源，相比传统电动动力装置，它不会产生电火花，在高湿、高粉尘、有挥发性可燃气体的恶劣工况下具备极强的适配性，同时过载保护特性优异，长时间堵转也不会出现设备烧毁的问题。

从实际用途来看，这款气动马达可以将压缩空气的压力能转换为旋转机械能，既可以直接连接作业端输出扭矩，驱动小型传送带、搅拌叶轮、工装夹具的旋转动作，也可以搭配减速机构适配低转速大扭矩的作业需求，在装配线的拧紧工位、包装设备的卷料驱动、涂装生产线的工件旋转工位都能稳定发挥作用。

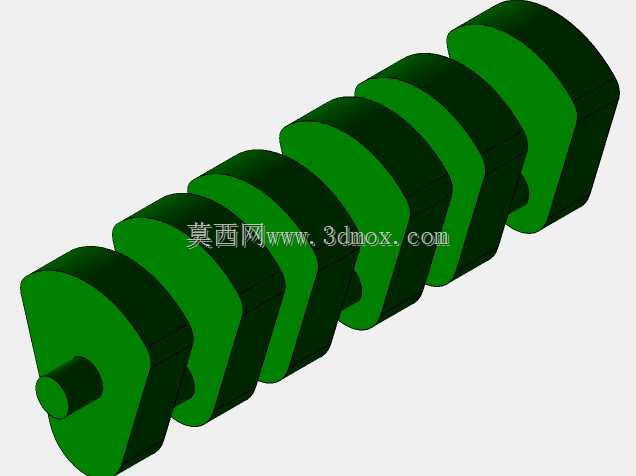

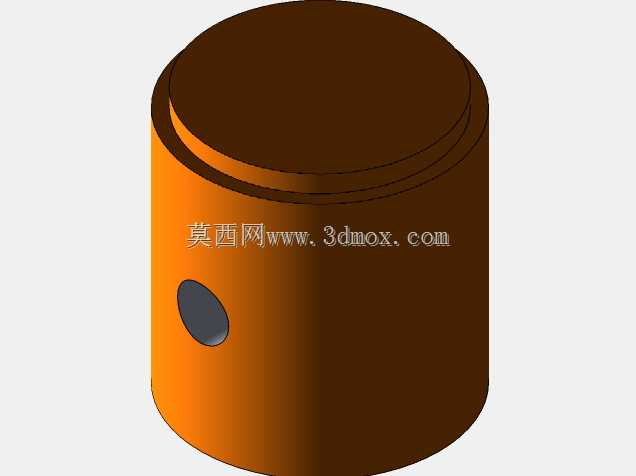

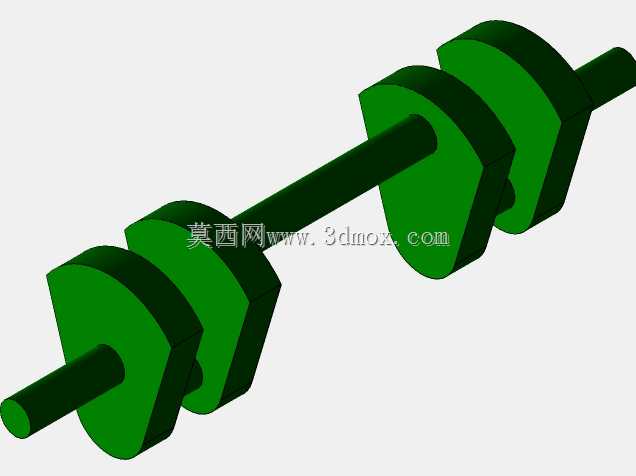

产品的功能特性上，这款结构采用径向活塞配气设计，通过压缩空气交替推动活塞做往复运动，再经由曲柄连杆结构将直线运动转换为飞轮端的旋转输出，整体动力输出平顺，扭矩波动小，可通过调节进气压力实现无级调速，转速调节范围宽，正反转切换仅需调整进排气方向即可实现，响应速度快，不需要额外的换向离合结构。

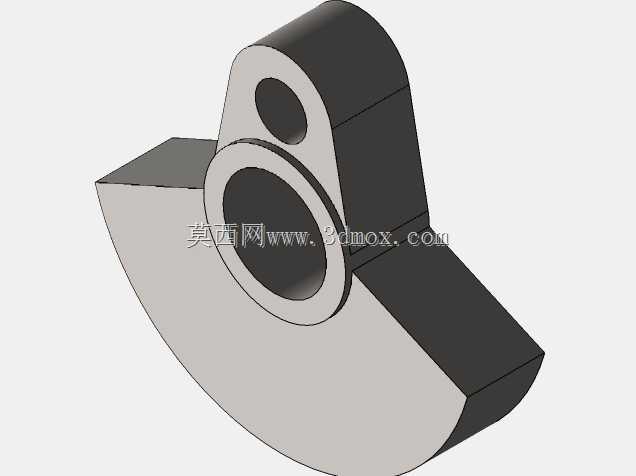

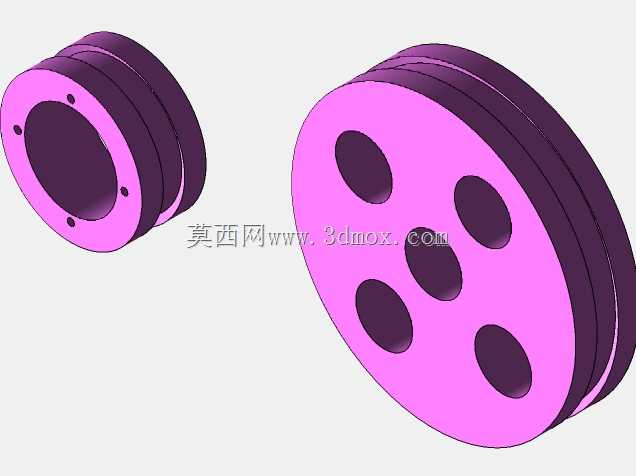

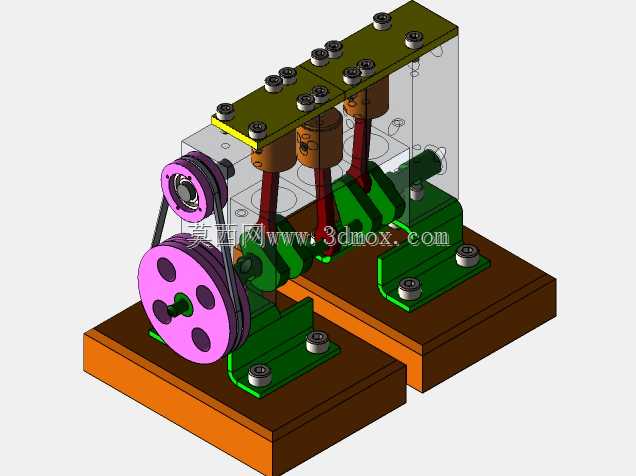

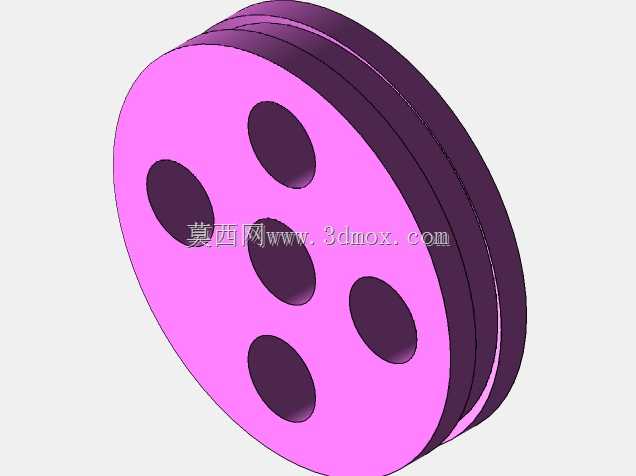

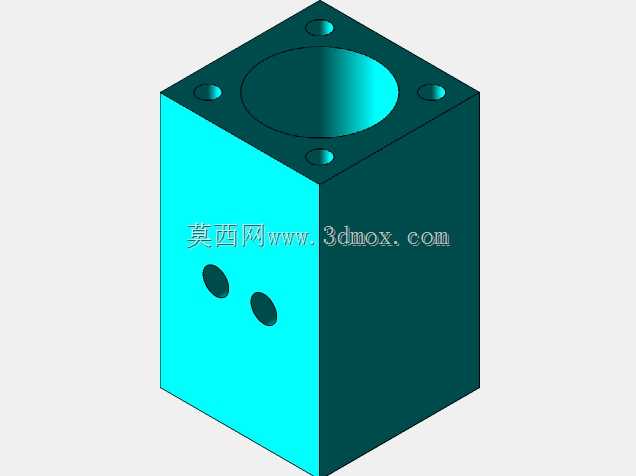

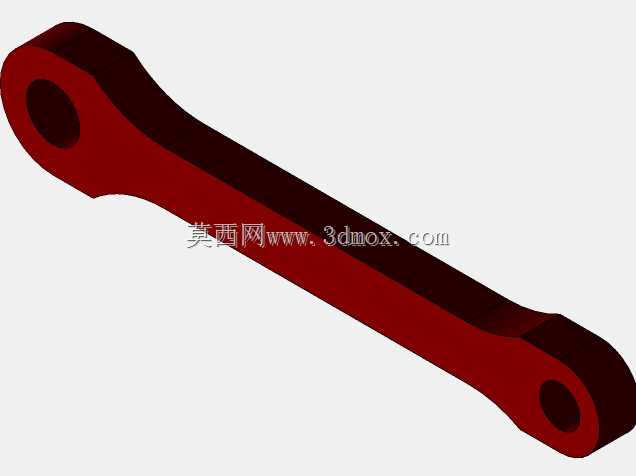

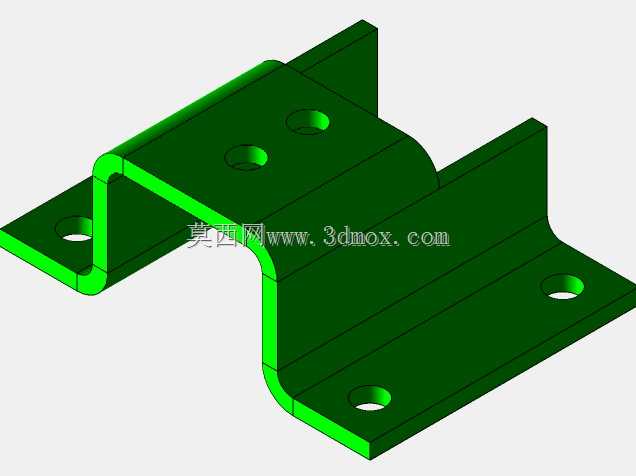

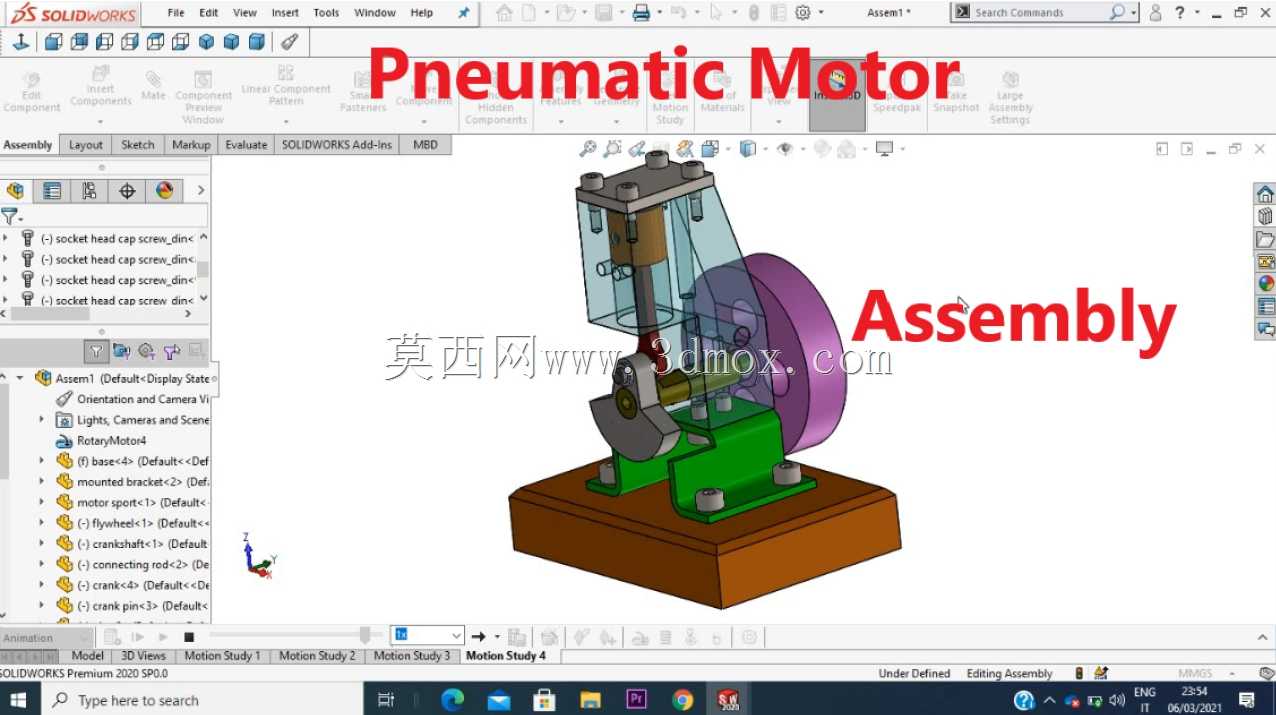

设计思路上，整体采用模块化分层设计，上部为配气阀组与活塞缸体模块，采用透明可视化的缸体外壳设计，可直观观察活塞的往复运动状态，方便教学演示与故障排查；中部为曲柄连杆传动模块，将活塞的直线动力传递至输出轴；下部为一体式安装基座，预留了标准的螺栓安装孔位，侧面的紫色飞轮兼具储能与稳定转速的作用，可抵消活塞往复运动产生的振动，让输出转速更平稳。

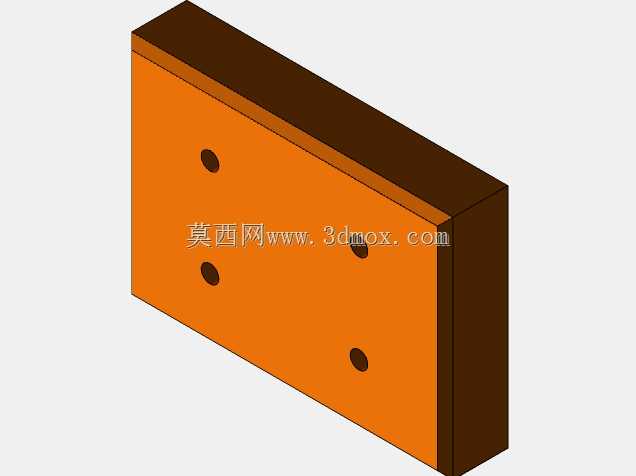

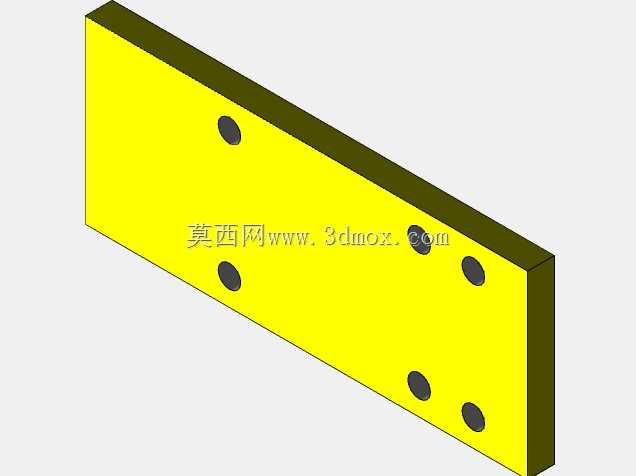

外形尺寸与安装边界方面，整体结构紧凑，基座采用方形安装面，四个安装孔位对称分布，安装时不需要额外定制复杂的转接法兰，可直接固定在标准型材工作台或者设备安装面板上，输出轴的中心高与安装面保持固定尺寸，方便对接后续的传动组件，整体外轮廓无突兀外伸结构，在狭小的设备安装空间内也能完成布置，侧向的飞轮外边缘做了圆弧过渡，不会对周边布线、相邻组件产生干涉，进排气接口设置在缸体上部，预留了标准的气管接头安装位，管路排布时可直接沿设备上部走线，不会和下部的安装结构、传动结构产生空间冲突。
