双孔铰接式弯臂传动连接构件

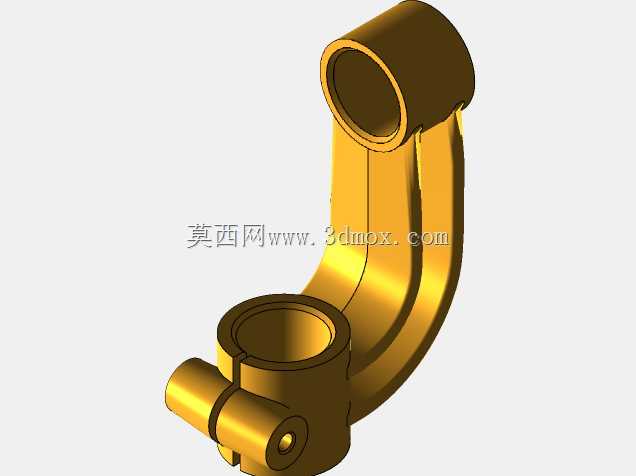

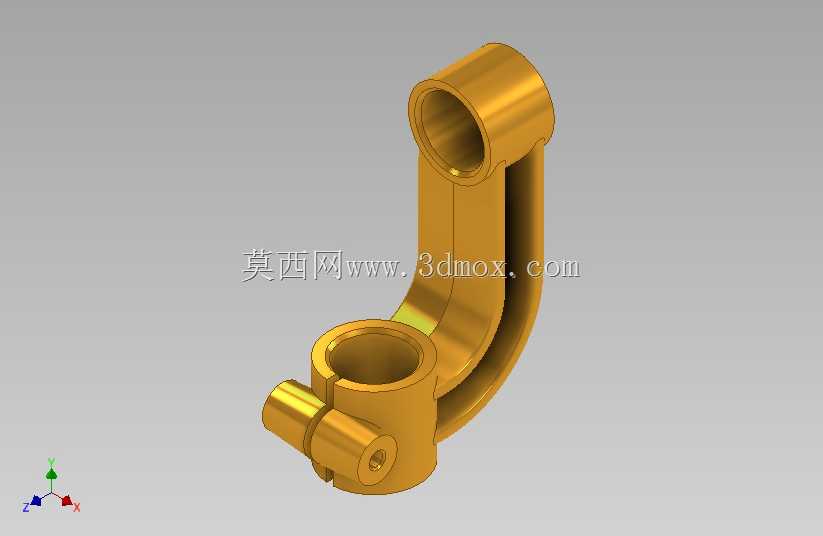

该双孔铰接弯臂构件是机械传动系统中承担力传递与运动导向的核心连接部件，广泛应用于轻工机械、输送设备、小型动力传动单元以及非标自动化设备的连杆传动机构中，主要用于实现两个不同轴传动部件之间的动力衔接，将主动端的旋转或摆动动作，按照预设的运动轨迹传递至从动端，同时抵消传动过程中产生的径向偏载，保障整套传动机构运行的平稳性。从实际使用场景来看，这类弯臂构件常作为执行机构的中间传动件，在工位切换机构、物料推送摆臂、小型设备的操作联动结构中承担核心连接作用，能够在有限的安装空间内完成跨位置的动力传递，避免直连杆结构带来的空间干涉问题。在功能特性上，该构件采用上下双铰接孔的结构设计，上端为光滑通孔结构，用于与固定铰接轴配合实现构件的摆动基准定位，孔位内壁预留了充足的配合公差带，可适配标准规格的铰接销轴，保障转动过程中无卡滞、无旷量；下端为带锁紧侧凸台的夹装式孔位结构，侧部的锁紧凸台预留了紧固件安装位，可在与从动轴装配后通过紧固件实现孔位的夹紧锁止，避免传动过程中构件与轴之间出现相对转动，保障动力传递的精度。构件的臂身采用弧形弯转的流线型结构设计，在设计过程中通过力学仿真优化了臂身的截面厚度与弯曲弧度，在尽可能降低构件整体重量的前提下，保障臂身具备足够的抗扭、抗弯强度，能够承受额定传动载荷下的交变应力，避免长期运行过程中出现臂身变形或断裂问题。从安装边界来看，该构件的上下铰接孔中心距经过精准核算，适配常见小型传动机构的安装间距要求，上端铰接孔的轴向长度与下端夹装孔的轴向尺寸均按照通用传动销轴的标准长度设计，安装时无需额外进行尺寸适配加工，下端锁紧凸台的突出尺寸经过严格控制，装配后不会与周边的机架、其他传动部件产生运动干涉，构件整体的外轮廓无尖锐棱角，所有转角位置均做了圆弧过渡处理，既能够降低应力集中风险，也能避免安装调试过程中出现磕碰划伤的问题。在实际装配使用时，上端铰接孔与固定支座的销轴配合后可加装限位挡圈，防止构件沿轴向窜动，下端夹装孔与从动轴装配时，可根据传动精度需求调整构件的初始安装角度，锁紧后即可实现稳定的动力传递，能够适配往复摆动、定角度旋转等多种传动工况，在长期交变载荷作用下仍能保持稳定的连接精度，有效降低传动机构的维护频次。
