树莓派4相机M12镜头CS接口适配底座

这款适配底座主要面向嵌入式视觉开发、小型监控设备搭建、运动相机改装等场景，解决不同规格镜头与树莓派4代高品质相机的安装匹配问题，可覆盖OpenMV视觉模块、民用CCTV监控模组、GoPro改装组件等设备的镜头转接需求，让M12接口的各类定焦、广角、长焦镜头能够稳定安装在标准CS安装位的相机板卡上，无需额外打磨或定制连接件，大幅降低视觉项目的硬件适配成本。

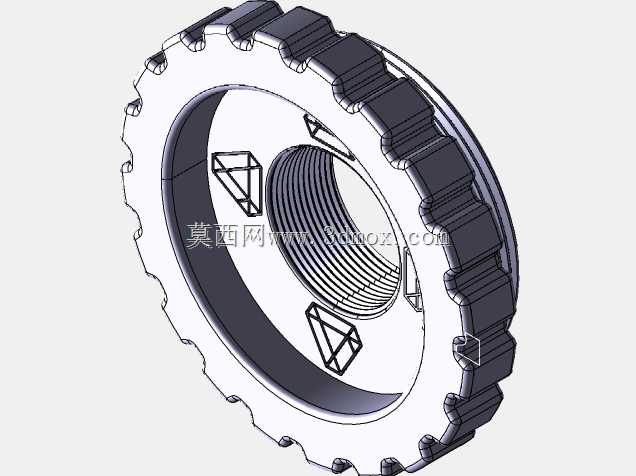

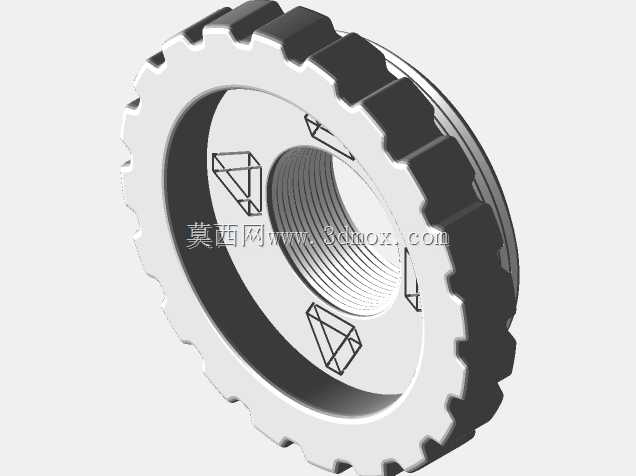

产品核心功能是实现M12螺纹镜头与CS卡口相机的机械对接，同时保证镜头光轴与相机感光面中心精准重合，避免出现画面偏轴、边角失光、对焦行程不足的问题。底座外圈设计有连续的滚齿结构，无需借助专用工具，徒手即可旋转拧紧底座，安装调试时可以快速微调镜头的旋入深度，配合镜头本身的对焦结构完成精准合焦，滚齿的齿形深度和间距经过反复调整，既保证徒手旋转时的摩擦力足够，不会出现打滑脱手的情况，也不会因为棱边过于尖锐划伤操作人员。底座内侧设计有标准M12内螺纹，螺纹公差控制在常规光学配件的通用精度范围内，可兼容市面上绝大多数量产M12接口镜头，不会出现螺纹卡滞、旋入过松导致的镜头歪斜问题。底座上设计有三处三角形镂空减重结构，在不降低整体结构强度的前提下，尽可能减少底座的用料重量，适配3D打印制作时可以减少打印耗材消耗，缩短打印成型时间，同时镂空结构不会遮挡镜头光路，也不会影响底座与相机安装面的贴合精度。

设计过程中优先考虑了3D打印工艺的成型可行性，所有结构均采用无支撑打印的设计思路，安装贴合面保持平整，没有悬空的特殊结构，无论是SLA光固化打印还是FDM熔融沉积打印都可以直接成型，打印完成后仅需简单去除毛边即可投入使用，不需要二次打磨或攻丝处理。安装边界方面，底座整体为薄型环形结构，外径匹配标准CS卡口的安装尺寸，厚度控制在常规CS转M12接圈的标准厚度范围内，安装后不会额外增加过多的相机整体厚度，可适配绝大多数现成的相机外壳、保护罩安装空间，底座与相机接触的端面设计为全平面结构，安装时可以紧密贴合相机的安装基准面，保证镜头安装后的垂直度，避免出现画面一侧清晰一侧模糊的焦平面倾斜问题。底座边缘设计有均匀分布的定位缺口，可配合相机端的限位结构防止底座跟转，在拧紧镜头或者调整对焦时底座不会随镜头一同转动，保证安装位置的稳定性。
