开放式载货牵引拖车车架结构设计

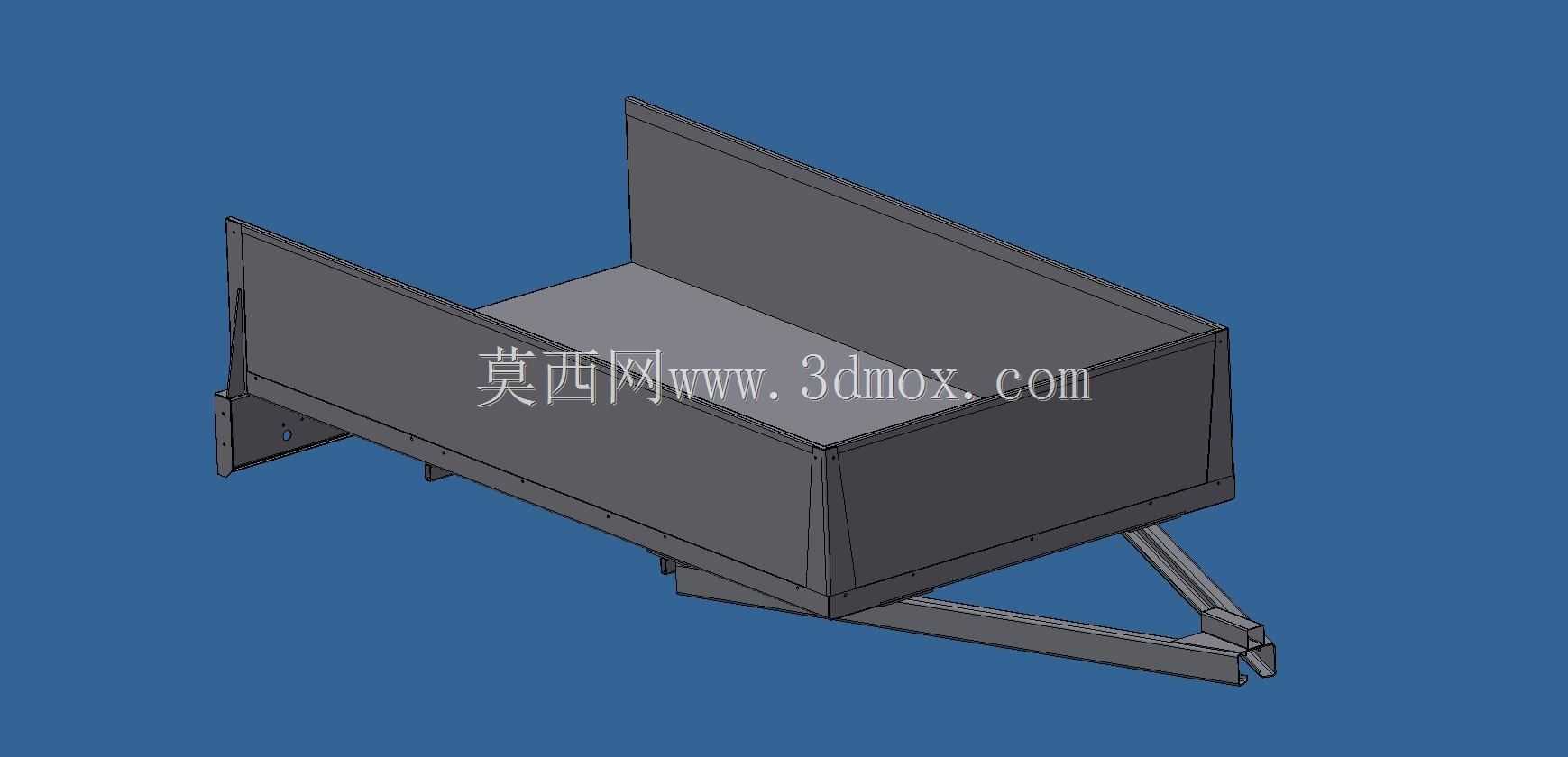

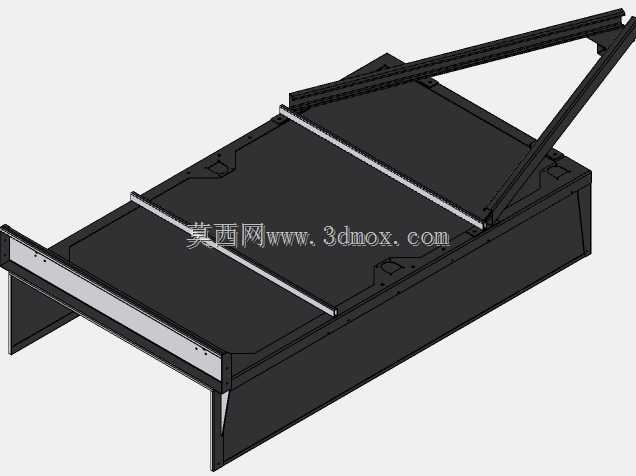

这款开放式载货牵引拖车车架，主要面向厂区内部物料转运、农场短途农资运输、户外作业小型设备拖带、工地零散建材驳运等场景使用，可适配多数具备标准牵引接口的低速牵引车、农用拖拉机、场内作业叉车等动力设备，能够在狭窄通道、非硬化铺装路面完成常规货运任务，弥补大型货运车辆无法进入狭小作业区域的运输短板。从实际用途来看，该结构作为拖车的核心承载主体，上方可直接加装栏板形成敞口货厢，也可根据运输需求加装篷布架、货物固定锚点、专用工装夹具，适配不同形态货物的装载需求，既可以承载散装的砂石、农资、生产废料，也可以固定装载周转箱、小型机具、成捆建材等规整货品，牵引端采用标准三角牵引架结构，可匹配通用型拖车牵引销，连接拆卸操作便捷，不需要额外定制转接配件即可快速投入使用。在功能特性设计上，整体采用框架式承载结构，货厢区域的侧板与底部承载框架采用一体化焊接设计，侧板做了外翻折边加强处理，既能够提升侧板的抗冲击能力，避免散装货物装载时侧板受挤压变形，也能减少货物与厢体棱角的磕碰损伤；底部承载框架采用纵横梁交错布置的结构，主梁沿牵引方向贯通布置，副梁垂直于主梁均匀排布，将货厢区域的载荷均匀分散到整个车架主体，避免局部应力集中导致的车架变形；牵引架与主框架的连接位置做了三角加强筋焊接处理，能够承受起步、制动时的纵向冲击力，以及转向过程中的横向扭力，避免牵引连接部位出现开裂失效的问题；车架尾部预留了轮架安装位，可根据载重需求选配不同规格的行走轮组，适配不同载重等级的使用需求。设计思路上优先考虑了结构的耐用性与场景适配性，没有采用复杂的曲面造型与冗余装饰结构，所有构件均采用常规型材与板材加工成型，生产加工时可直接通过切割、折弯、焊接工序完成制作，不需要开模定制特殊构件，能够有效控制生产制造成本，同时后期维护更换配件也更加便捷；厢体内部做了无突出棱角的平整化设计，清理散装货物残留时更加方便，不会出现卫生死角；整体结构的重心经过合理匹配，牵引架高度与常规低速牵引设备的牵引接口高度对齐，挂接后车架整体保持水平状态，不会出现前高后低或者前低后高的倾斜问题，行驶过程中稳定性更好，避免货物倾斜洒落。在安装边界与尺寸适配方面，该结构的牵引架伸出长度预留了足够的转向间隙，挂接后牵引车转向到最大角度时，牵引架也不会与牵引车尾部发生磕碰干涉；货厢的宽度控制在常规场内道路的通行宽度范围内，能够顺利通过厂区、园区的标准通道与门洞；车架底部的离地间隙适配非硬化路面的通行需求，在坑洼路面行驶时不会出现底盘剐蹭的问题，轮架安装位的孔位采用通用标准尺寸，可直接适配市面上多数常规拖车桥与轮组配件，不需要额外进行打孔改装。
