TB6600步进电机驱动控制装置结构设计

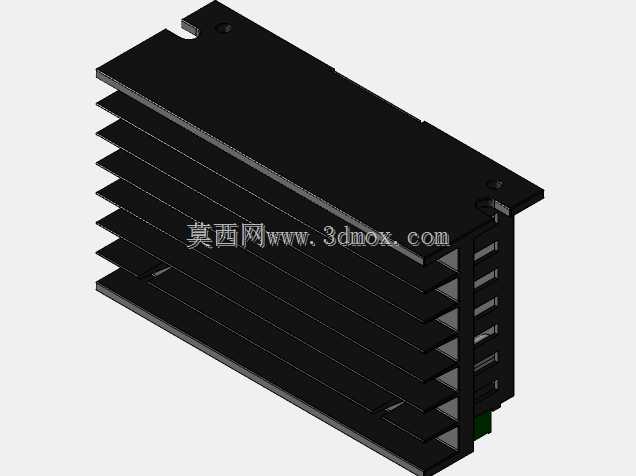

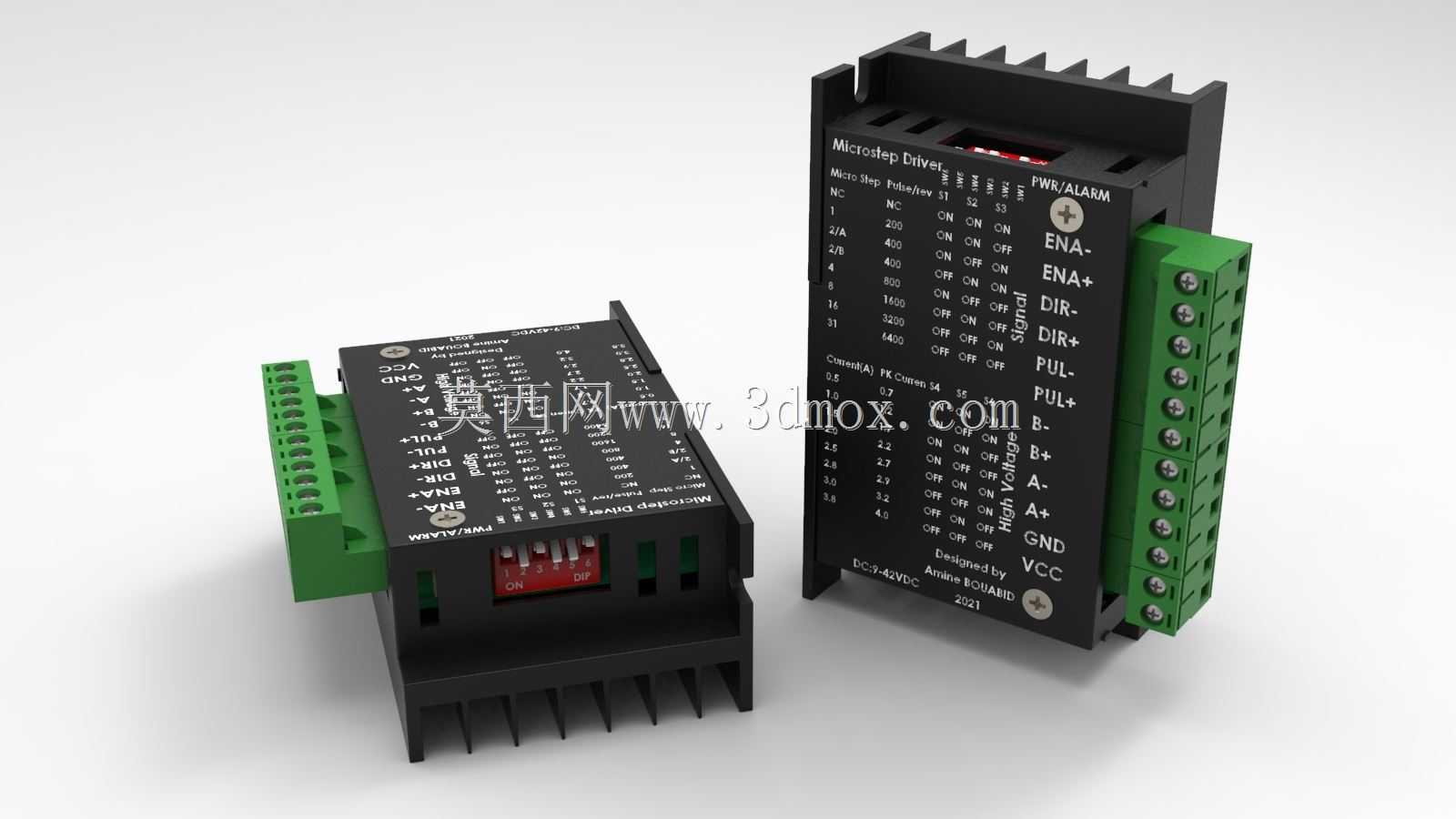

在自动化生产线、小型数控加工设备、3D打印成型装备、桌面级机械臂、物料分拣输送机构等需要精准步进运动控制的场景中，步进电机驱动器是衔接控制信号与动力输出的核心枢纽部件，这款TB6600驱动装置正是针对中小功率步进电机的驱动需求完成的结构设计，能够稳定实现脉冲信号到电机绕组电流的转换输出，保障步进电机的精准转角控制与平稳运转。从实际用途来看，该驱动装置可适配42、57等系列两相混合式步进电机，接收上位控制器发出的脉冲、方向信号，通过内部的电流细分算法将电脉冲转化为电机轴的角位移输出，既可以在开环控制场景下实现低成本的位置控制，也能搭配编码器完成更高精度的半闭环运动控制，广泛覆盖小型自动化设备的运动驱动需求，有效降低步进电机运转时的低频振动，提升电机运行的平稳性与定位精度。在功能特性设计上，这款驱动装置支持0.5A到4.0A的输出电流调节范围，可匹配不同功率等级的步进电机，控制信号兼容3.3V到24V的电平输入，能够直接对接PLC、运动控制卡、单片机控制板等常见工控控制单元，无需额外加装电平转换模块；细分档位覆盖整步、2细分、4细分、8细分、16细分、32细分多档可调，用户可根据设备的运行精度、转速需求灵活选择适配的细分参数，最高160W的功率输出可满足绝大多数小型自动化装备的动力驱动需求，装置自带过流、过热、欠压保护逻辑，当出现接线错误、负载过载、温度超阈值的情况时可触发保护机制，避免驱动模块与电机烧毁。从设计思路来看，整体结构采用模块化布局，主体散热壳体采用导热性能优异的铝合金材质，壳体表面设计有密集的平行散热鳍片，可在无额外风冷的工况下将工作产生的热量快速导出，保障长时间连续运行的稳定性；两侧的接线端子采用绿色插拔式接线座，强电动力接线与弱电信号接线分区排布，清晰标注每个接线端口的功能定义，既能够降低现场接线的出错概率，也方便后期设备维护时的线路拆装；正面设置拨码开关区域，通过拨码组合即可完成电流档位、细分参数的设置，无需外接软件调试，适配现场快速调试的需求；状态指示灯集成在信号端口侧，可直观显示驱动的供电状态、运行状态与故障报警状态，方便运维人员快速排查设备故障。在外形尺寸与安装边界上，装置整体外形尺寸为96*56*33mm，紧凑的体积设计可灵活安装在设备电控柜的导轨上或者设备内部的空余安装位，不会占用过多的电控安装空间，安装孔位的间距设计兼容主流的驱动安装标准，可直接替换同规格的老旧驱动模块，无需重新打孔调整安装位置；接线端子的出线方向预留了充足的接线操作空间，即使在紧凑的电控柜内也能完成线路的插拔操作，装置的工作温度适配范围覆盖-10℃到45℃，可满足绝大多数工业现场的常规工作环境温度要求，无冷凝的湿度适配设计也能适配车间内的常规湿度工况，避免凝露导致的电路短路问题。
